可调行程偏心曲柄传动构件结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:297031
  • 可调行程偏心曲柄传动构件结构设计

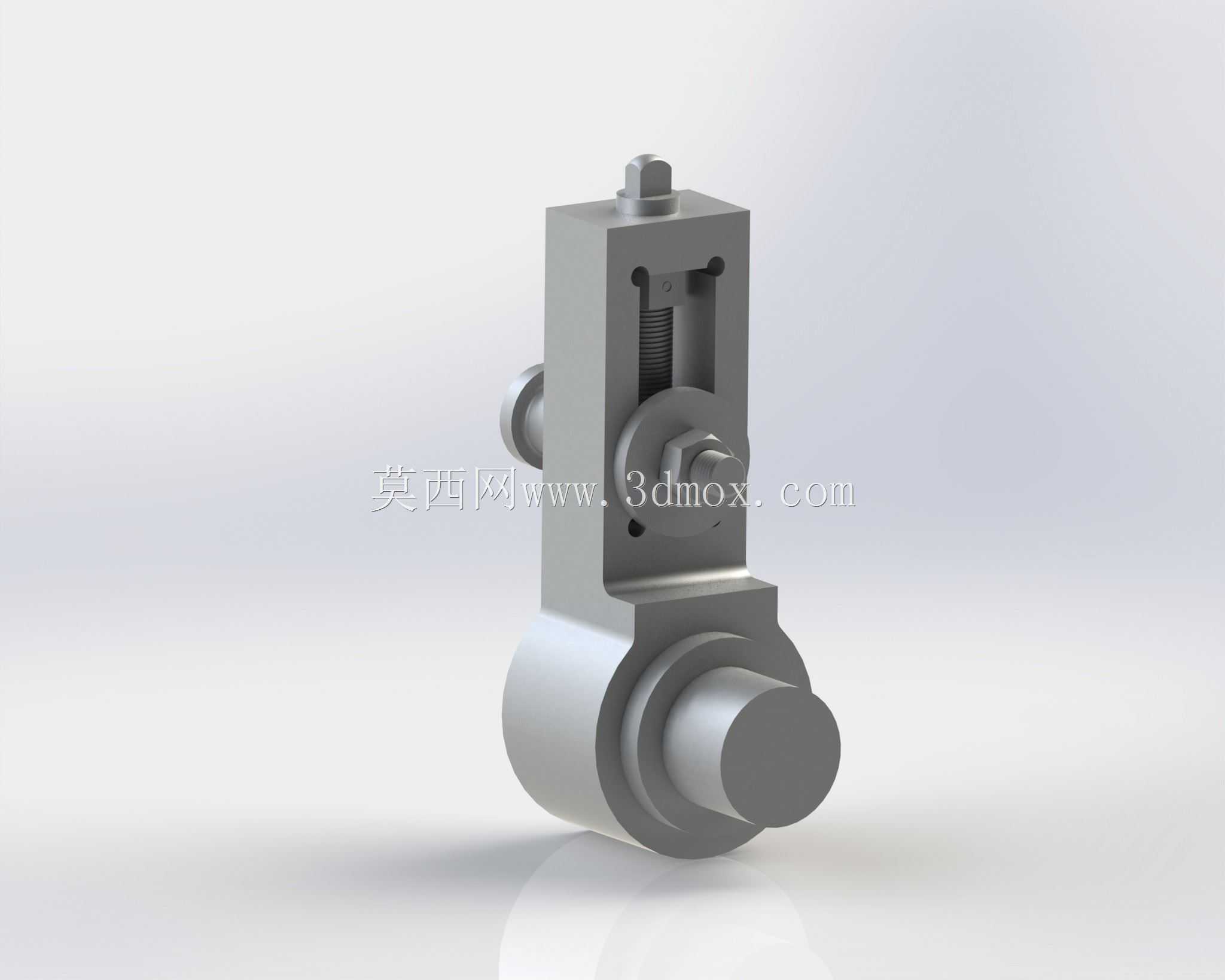

在自动化往复输送、小型压力加工、轻工纺织设备的间歇传动单元中,可调曲柄是实现行程可变往复运动的核心执行构件,区别于固定偏心距的标准曲柄,这类构件可根据实际工艺需求调整回转半径,无需更换整套传动组件即可适配不同工况的行程要求,大幅降低产线换型的改造成本与停机调试时间。从结构设计逻辑来看,该构件采用滑块式偏心调节结构,主体立式支座上开设纵向导向槽,内置调节螺杆与偏心滑块组件,滑块通过锁紧螺栓与曲柄销轴连接,转动调节螺杆即可带动滑块沿导向槽上下位移,改变销轴相对于主轴回转中心的距离,以此实现输出行程的连续可调,调节到位后通过侧面锁紧螺钉完成位置固定,避免设备运行过程中出现行程漂移。构件下部的主轴连接端采用标准圆柱轴颈配合平键槽的连接形式,可直接与驱动轴、减速机输出端完成装配,轴颈的同轴度公差控制在IT7级,保证高速回转时的动平衡性能,降低整机运行的振动与噪声。上部的连杆连接销轴采用带肩轴结构,配套润滑脂注油孔,可定期加注润滑脂降低铰接副的磨损,延长构件的维护周期。安装边界方面,该曲柄的主体安装面为立式支座的后侧基准面,开设两个对称分布的螺栓过孔,可直接固定在设备的安装立板上,安装时需保证主轴轴线与驱动轴轴线的同轴度误差不超过0.02mm,调节行程时需在设备停机状态下操作,先松开锁紧螺钉再转动调节螺杆,调整至所需偏心距后反复锁紧两次,避免运行中出现松动。这类可调曲柄常应用在行程需要频繁调整的场合,比如小型冲床的滑块驱动、包装设备的推料机构、纺织机械的打纬单元,相比传统的更换偏心轮调整行程的方式,调节效率提升80%以上,同时构件整体采用合金结构钢加工,关键铰接部位做淬火处理,表面硬度达到HRC45-50,可承受较大的交变冲击载荷,满足长期连续运行的强度要求。设计过程中需重点考虑导向槽与调节滑块的配合间隙,间隙控制在0.01-0.03mm之间,既保证调节时的顺畅性,又避免回转过程中出现额外的冲击间隙,同时调节螺杆采用细牙螺纹,具备自锁特性,配合锁紧螺钉可实现双重防松,保证设备运行的可靠性。
