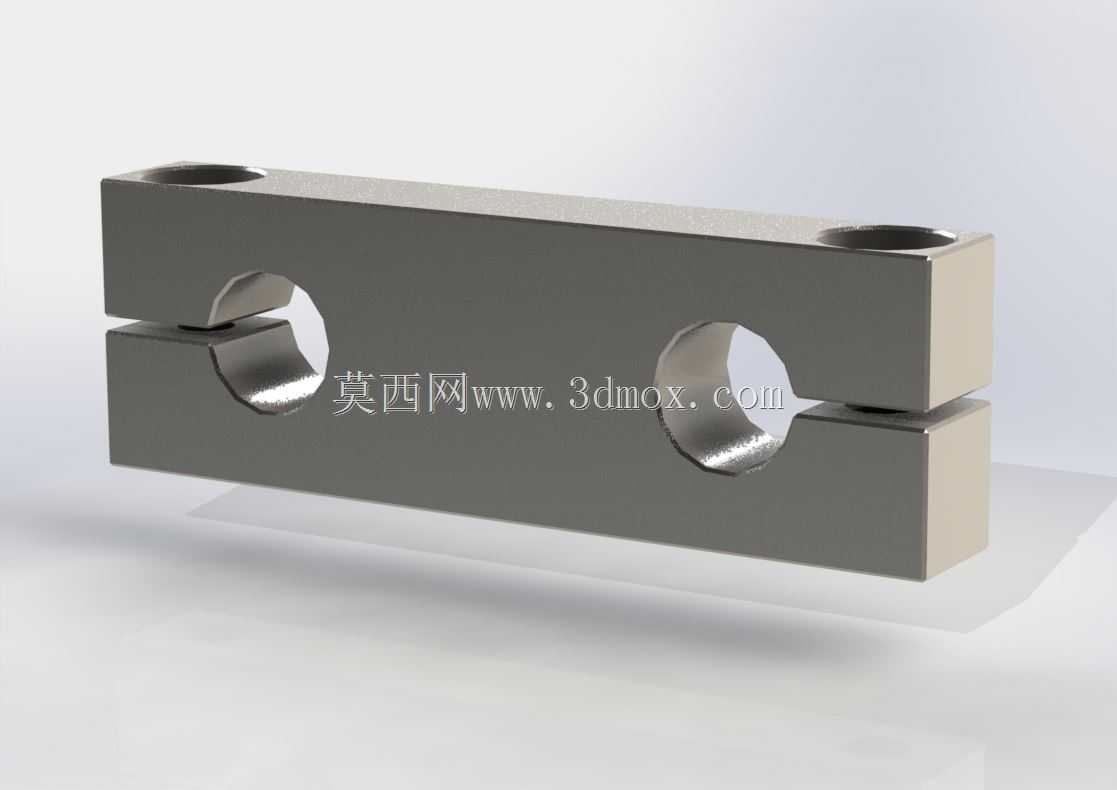

TA型双孔夹装式轴支撑固定座

这类夹装式轴支架在轻工自动化生产线、小型输送设备、3D打印设备传动模组、桌面级工装夹具的轴系布局中应用十分广泛，区别于传统螺栓锁紧的分体式轴座，它采用一体化开槽夹装结构，能在不破坏光轴表面镀层、不产生额外装配应力的前提下完成轴件的径向固定，尤其适合频繁调整轴件轴向位置的调试场景。从结构设计逻辑来看，主体采用长方体块状构型，顶部设置两个同轴的安装沉孔，用于穿设螺栓将支座整体固定在设备安装基面，沉孔深度经过精准核算，能保证螺栓锁紧后头部完全没入支座表面，不会和周边运动部件产生干涉。支座中部开设两个不同直径的圆形轴孔，分别适配两种常用规格的光轴安装需求，轴孔下方对应位置开有贯通的弹性收缩槽，当锁紧安装螺栓时，槽口产生微量弹性形变，均匀抱紧穿入孔内的光轴，抱紧力沿轴孔圆周方向均匀分布，不会出现局部应力集中导致的轴件变形问题，相比顶丝固定的轴座，它的固定可靠性更高，能承受更大的径向载荷，同时不会在光轴表面留下顶丝压痕，方便后期轴件的拆卸与位置调整。在安装边界设计上，支座的底面做了平面度精加工处理，安装时能和设备基面完全贴合，不会出现安装倾斜导致的轴系同轴度偏差，两个安装孔的中心距经过标准化设计，能直接适配市面上通用的铝型材安装槽位，不需要额外加工转接板就能完成装配。轴孔的中心高尺寸经过严格公差管控，能保证多支座并排安装时的轴系同轴度，减少轴件转动过程中的附加弯矩，延长配套轴承和轴件的使用寿命。在实际选型使用时，需要注意根据所固定光轴的直径选择对应轴孔规格的支座，同时根据轴系承受的径向载荷大小，确认安装螺栓的锁紧扭矩，避免扭矩过大导致槽口过度形变失去弹性，或是扭矩过小导致抱紧力不足出现轴件滑移。这类支座的夹装槽开口宽度经过优化，既保证了足够的收缩量来适配轴径的微小公差波动，又不会因为槽口过宽导致支座整体刚性下降，在承受常规传动载荷时不会出现支座形变导致的轴系偏移问题。两个轴孔的排布间距也经过工程验证，能满足并排布设两根不同直径光轴的布局需求，常见于双轴导向的直线运动模组中，同时承担两根导向轴的支撑固定作用，减少单独安装两个单孔轴座的装配调试工作量，也能避免分体安装带来的孔位同轴度误差。
