手轮式内螺纹连接直通球阀结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:297484
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计
  • 手轮式内螺纹连接直通球阀结构设计

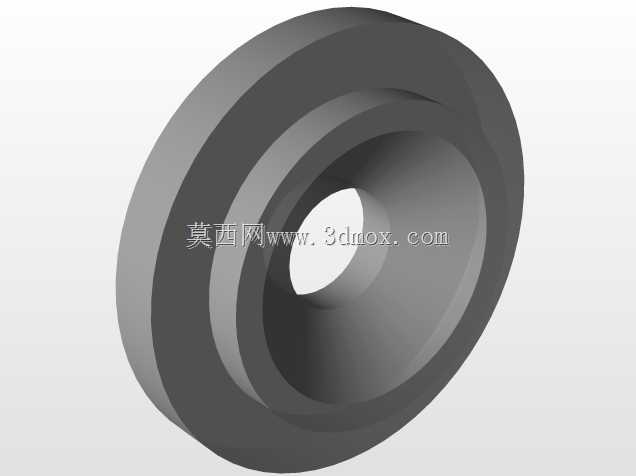

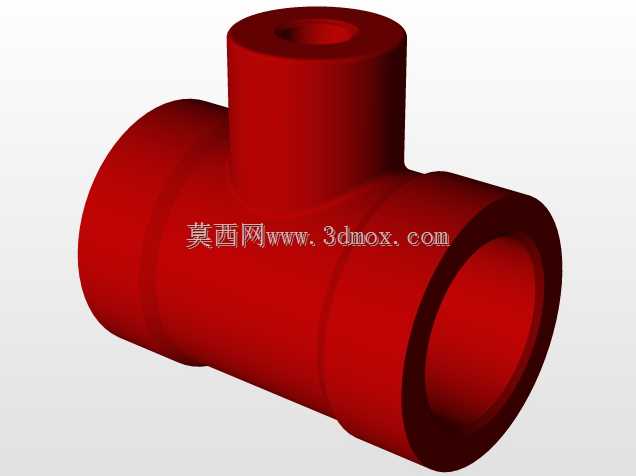

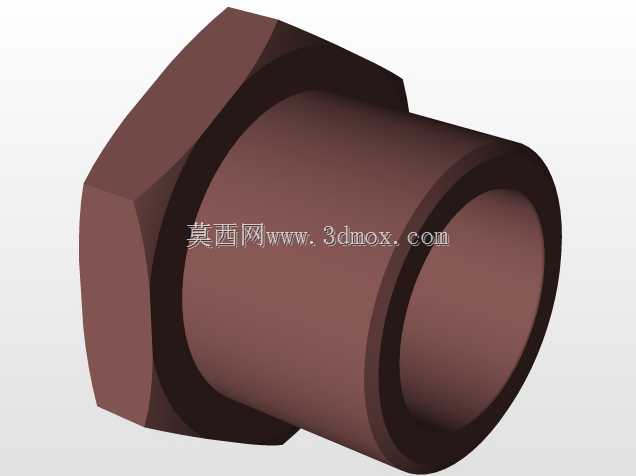

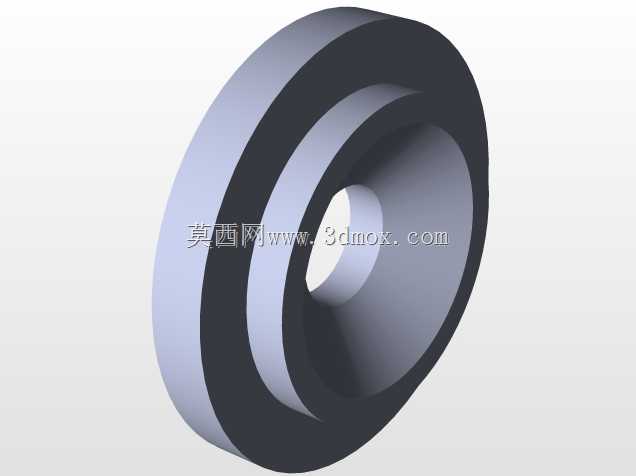

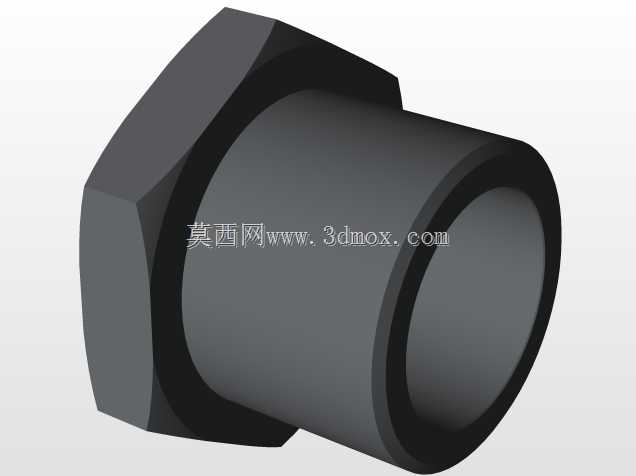

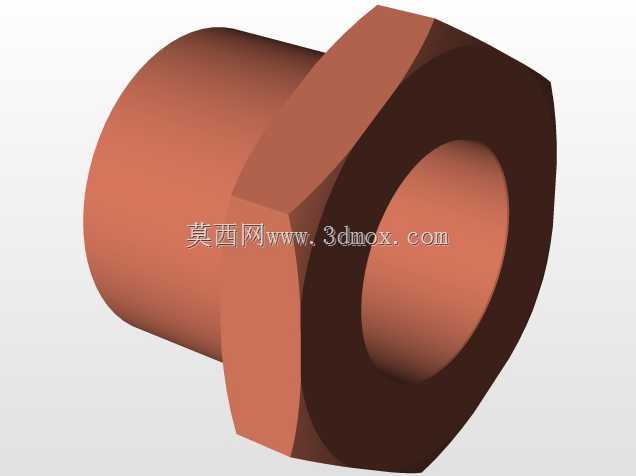

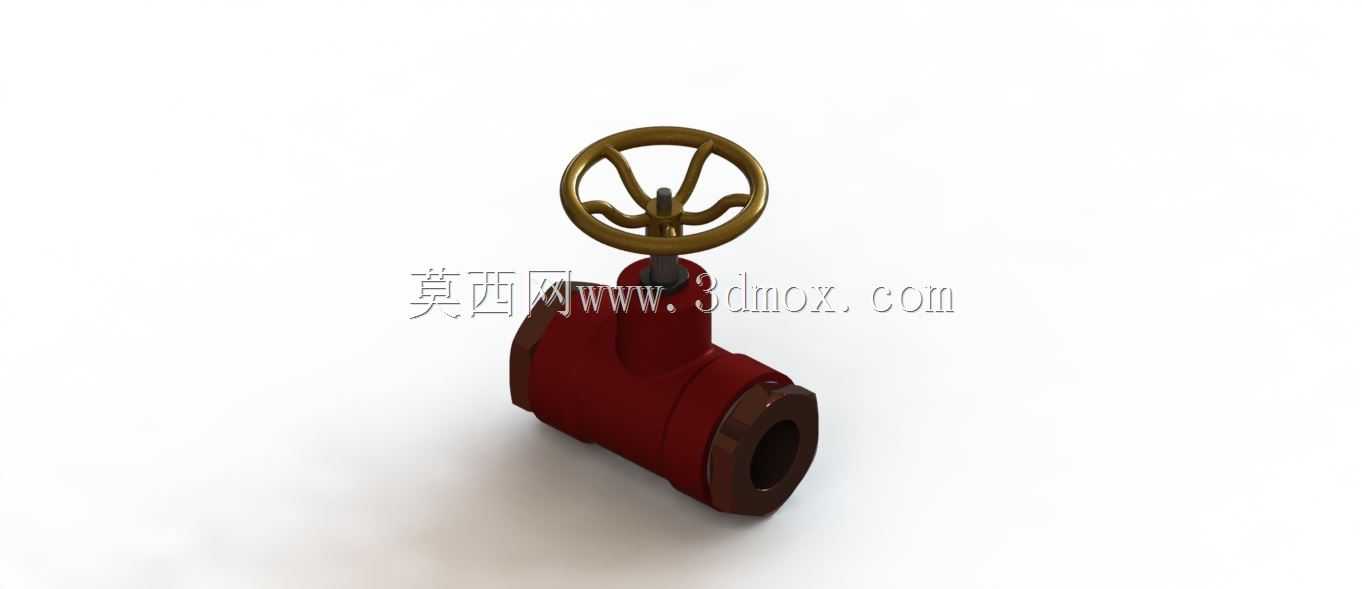

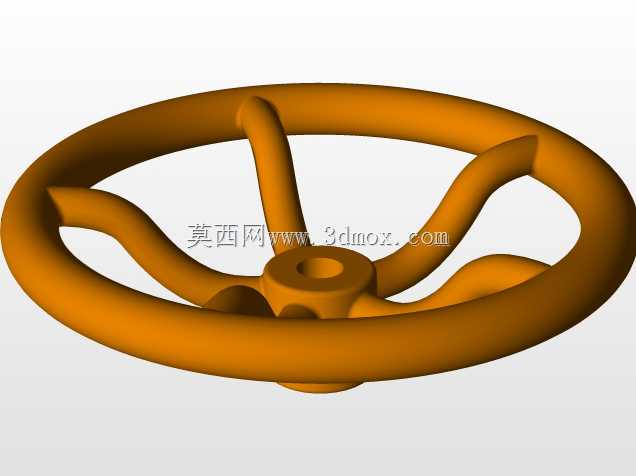

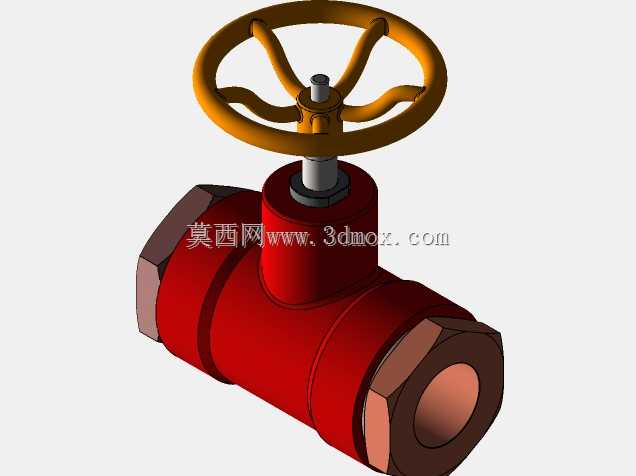

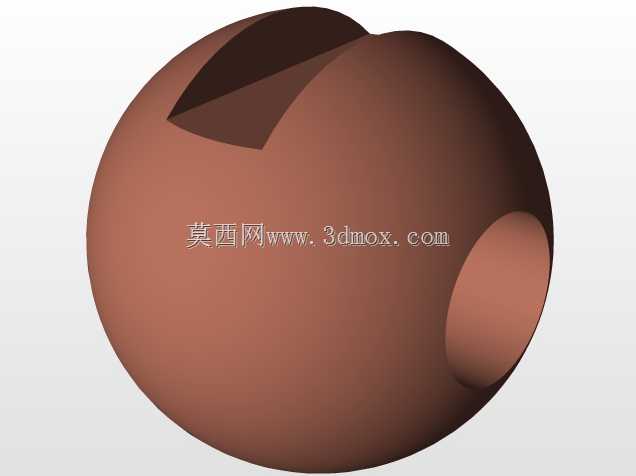

这款手轮驱动的直通式球阀,主要面向民用给排水、小型工业循环水支路、低压暖通管路的通断控制场景,在公称通径适配的小管径管路中承担介质截流功能,日常操作通过顶部手轮旋转带动阀杆升降,实现阀芯的启闭动作,相比同通径闸阀,其启闭行程更短,操作力矩更小,日常维护无需整体拆解管路即可完成密封件更换。从结构设计逻辑来看,整体采用角式直通流道布局,介质从一端内螺纹接口进入后,沿直线流道穿过阀芯密封副从另一端流出,流道阻力系数远低于同规格角式截止阀,适合对管路压损有一定要求的支路场景。阀体采用一体式铸造成型后做表面涂装处理,两端连接端为标准内螺纹结构,安装时无需额外焊接法兰,直接与同规格外螺纹管路端拧紧即可,安装边界预留了足够的扳手操作空间,手轮外缘到阀体中心的距离经过优化,既保证操作时的力臂长度足够降低启闭力矩,又不会因为手轮直径过大导致相邻管路安装时出现干涉。阀杆与阀体的密封部位采用多级填料密封结构,常规工况下无需频繁压紧填料压盖即可保证无外漏,阀芯密封副采用软质密封搭配金属基座的结构,低压工况下的密封零泄漏性能优于金属硬密封结构,同时软质密封件的更换成本更低,适合非高温、非强腐蚀介质的管路场景。设计过程中特意将手轮的轮辐做了圆弧过渡处理,冬季戴劳保手套操作时不会出现硌手的情况,手轮与阀杆的连接采用方榫配合加顶丝固定的结构,长期使用后手轮不会出现打滑空转的问题,阀体下部的结构做了加厚处理,在管路存在轻微水锤冲击时,不会出现阀体开裂的情况。两端螺纹的同轴度公差控制在合理范围内,安装时不会出现螺纹错扣导致的密封失效问题,整体外形尺寸紧凑,在狭小的管路井道、设备夹层内也能顺利完成安装与操作,日常巡检时通过手轮的位置即可直观判断阀门的启闭状态,无需额外加装位置指示装置。
