S型外部气动球形振动器结构设计

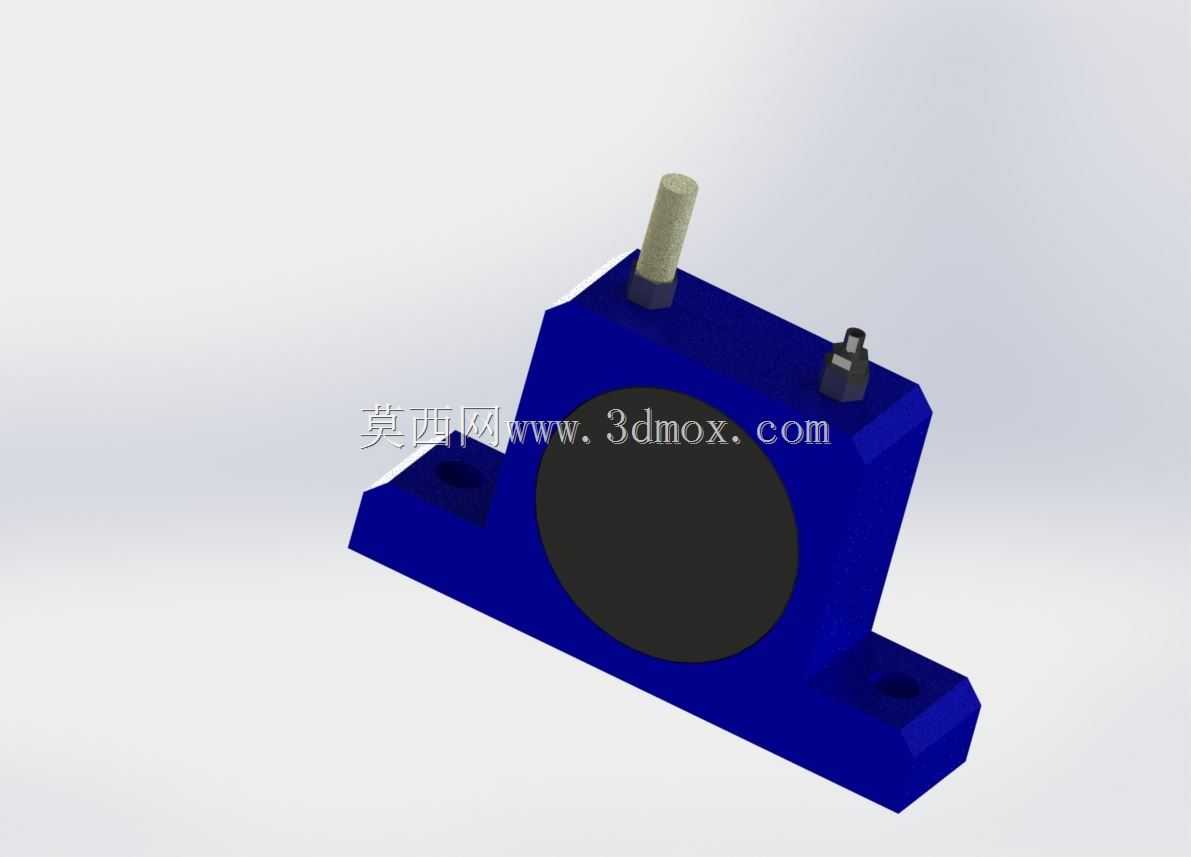

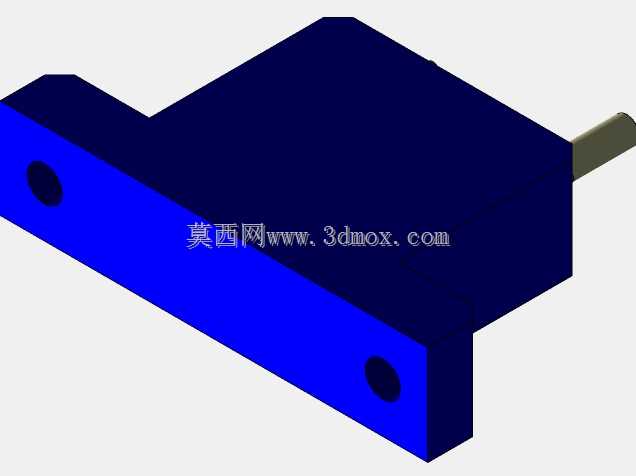

在散料处理、粉体加工的生产现场，料仓起拱堵料、筛网物料卡滞、溜槽下料不畅是长期困扰运维人员的常见问题，这类问题不仅会打断连续生产节奏，还可能因人工捅料带来安全隐患，S型外部气动球形振动器正是针对这类工况开发的辅助疏通设备。该款振动器采用外部安装形式，无需在料仓、溜槽等容器壁上开设大尺寸安装孔，仅需通过底座的两个安装孔使用螺栓紧固在设备外壁即可，安装时需要注意贴合面的平面度，避免因安装面倾斜导致振动能量传递损耗，同时要预留出进气接口的操作空间，方便后续气管接驳与日常维护。从功能特性来看，这款振动器依靠压缩空气驱动内部球体高频往复运动产生振动力，最高运行频率可达35000rpm，高频微幅的振动能够快速破坏粉体物料之间的静摩擦力与架桥结构，让处于堆积状态的粉料恢复流动特性，既可以安装在料仓锥段位置破除起拱，也能固定在振动筛网侧边减少筛孔堵料，还可以布置在输送溜槽的拐点位置避免物料粘附堆积。不同于传统的电动振动器，这款气动振动器采用无油润滑的结构设计，运行过程中不需要额外加注润滑油，既避免了油气对输送物料的污染，适配食品、医药等对洁净度有要求的粉体输送场景，也降低了日常维护的工作量，长期运行也不会出现因缺油导致的部件磨损卡滞问题。在结构设计层面，主体采用一体式铸造成型的基座，两侧延伸出带安装孔的固定支脚，重心与安装面的垂直距离经过优化，能够让振动能量更多地沿垂直于安装面的方向传递，减少无效的横向振动对安装螺栓的剪切力；顶部伸出的杆状结构为排气消音段，能够降低高压气体快速排出产生的噪音，改善车间作业环境；侧面设置的小型接口为进气口，接入0.4-0.6MPa的压缩空气即可驱动设备运行，通过调整供气压力还可以灵活改变振动频率与激振力大小，适配不同流动性的物料处理需求。做三维建模时需要重点关注安装孔的中心距尺寸、主体与安装面的高度差，避免后续现场安装时与周边的管线、加强筋产生干涉，同时要保证进气接口的螺纹规格与现场常用的气动快插接头匹配，减少现场改制的工作量。
