带阀按钮式制动驱动控制装置

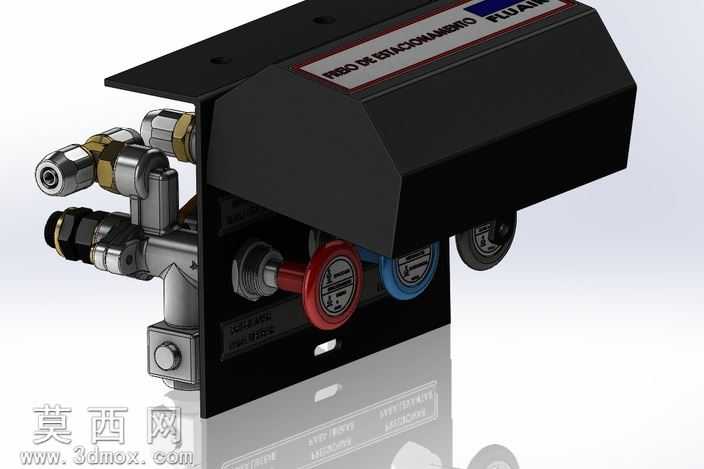

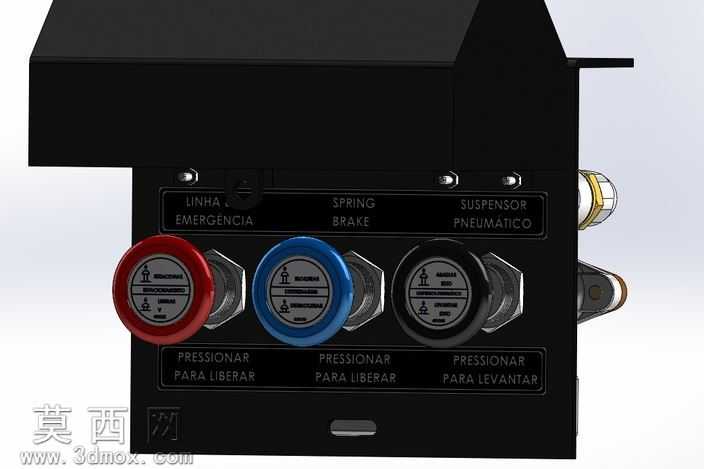

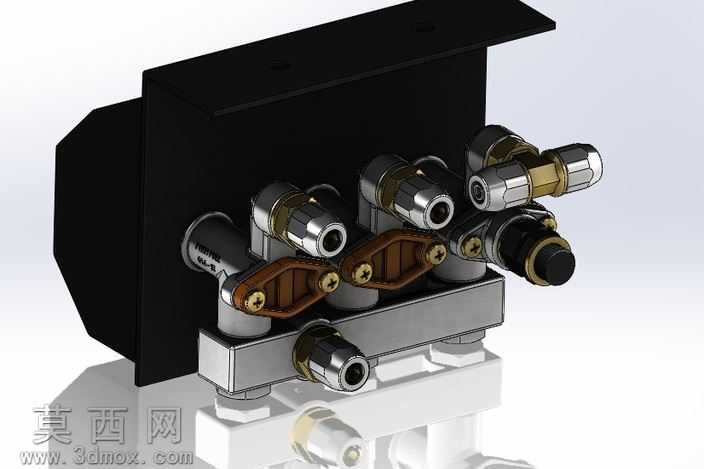

本作品为带阀组与控制按钮的制动驱动控制装置三维建模成果，建模过程严格遵循机械设计规范，先完成整体安装框架的基准搭建，以黑色安装板作为装配基准面，精准定位所有组件的安装孔位与装配间隙，确保各部件装配无干涉。建模阶段对金属气路接头做了精细化结构还原，还原了快插接头的锁紧卡簧结构、外螺纹连接段的牙型细节、接头转角处的圆滑过渡结构，保证气路连接结构的真实性。阀组部分分别还原了红色、蓝色标识的控制按钮阀，对按钮表面的标识刻印、阀体与安装座的螺纹连接结构、按钮外圈的密封胶圈结构都做了分层建模，区分了不同部件的结构边界。外壳部分采用钣金折弯特征建模，还原了黑色防护外壳的折弯圆角、安装卡扣、表面标签区域的凹陷结构，标签上的文字内容通过贴图方式实现，还原真实产品的标识细节。渲染阶段采用工作室级光照环境，对金属接头赋予镀铬金属材质，调整材质的反射粗糙度模拟真实金属件的哑光金属质感，对阀体控制按钮分别赋予红色、蓝色的半哑光塑料材质，还原按钮的胶质触感，对安装支架与防护外壳赋予黑色磨砂喷塑材质，调整材质的漫反射参数模拟喷塑件的细腻颗粒质感，对装置底部添加倒影效果增强展示立体感。结构设计上采用集成式布局，将气路阀组、控制按钮、管路接头全部集成在单块安装板上，减少外部管路的冗余布置，控制按钮采用外露式设计方便操作，气路接头朝向外侧便于外部管路连接，防护外壳覆盖阀组核心区域避免灰尘、杂物进入阀组内部影响动作可靠性，整体结构紧凑，安装固定仅需通过安装板上的两个通孔即可完成固定，适配多种设备的制动控制安装需求。建模过程中对所有活动部件做了装配间隙预留，保证按钮按压动作、阀组阀芯动作的行程空间，避免装配后出现卡滞问题，各管路接口的尺寸符合通用气动元件的连接标准，可直接对接常规规格的气动软管。
