精密螺旋锥齿轮传动件三维设计模型

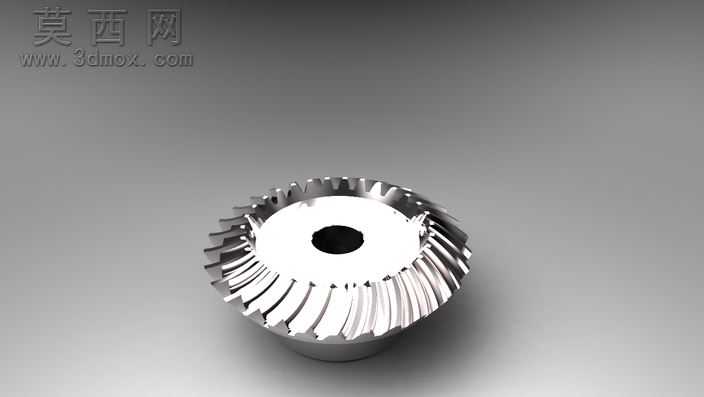

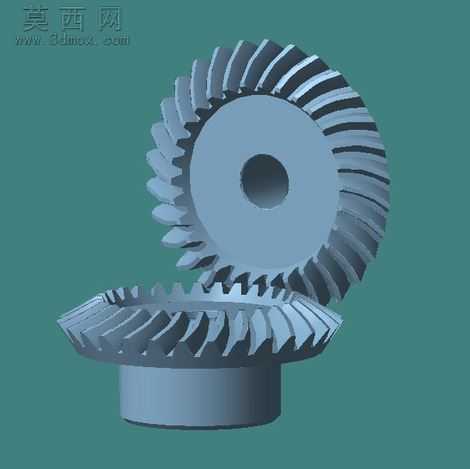

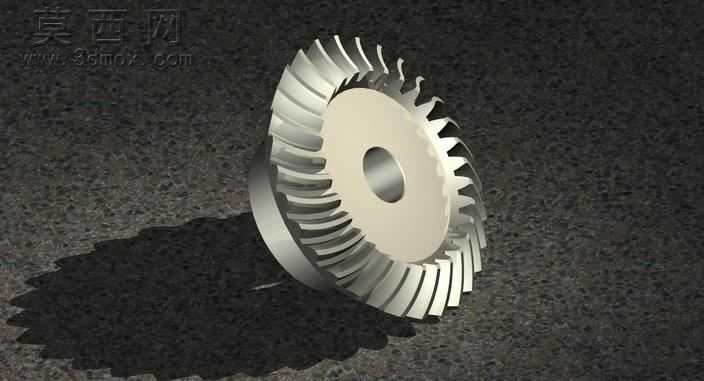

本螺旋锥齿轮模型采用专业三维建模软件完成全参数化构建，建模过程严格遵循齿轮啮合传动的设计规范，从齿廓曲线生成、螺旋角参数设定到轮体结构布局均经过严谨的尺寸校核，确保模型几何精度符合实际机械传动的设计要求。模型渲染阶段采用金属材质质感表现，为轮体赋予哑光合金钢材质属性，通过光影追踪渲染技术还原金属零件的真实质感，齿面的光影过渡自然，能够清晰展现螺旋齿的曲面走向与轮体的结构层次，背景搭配粗糙磨砂质感的承载面，通过阴影投射强化模型的立体视觉效果，让整体呈现效果贴近真实工业零件的实物状态。从结构设计来看，该螺旋锥齿轮采用盘式轮体结构，中心设置标准安装轴孔，用于与传动轴实现定心装配，轮缘部分均匀分布螺旋状锥齿，齿线呈空间螺旋形态，相较于直齿锥齿轮，这种螺旋齿结构能够在传动过程中实现多齿同时啮合，有效提升传动平稳性与承载能力，降低传动过程中的冲击与噪音。建模过程中首先通过参数方程生成螺旋锥齿轮的分度锥面，在锥面基础上通过齿廓扫掠、布尔运算完成单个轮齿的构建，再通过圆周阵列实现全部轮齿的均匀排布，最后对轮体的安装孔、端面过渡圆角等细节结构进行细化处理，所有结构的尺寸比例均参照实际传动使用场景的配合关系设定，保证模型各部分结构的合理性。该模型完整还原了螺旋锥齿轮的核心结构特征，齿面的螺旋角度、齿厚参数、轮体的厚度比例均经过合理性验证，既可以作为机械设计教学中锥齿轮结构认知的演示素材，也能够为传动系统的设计开发提供结构参考，帮助设计人员直观理解螺旋锥齿轮的空间啮合形态，辅助完成传动部件的选型与结构优化工作。
