精密卡环注塑成型模具结构设计

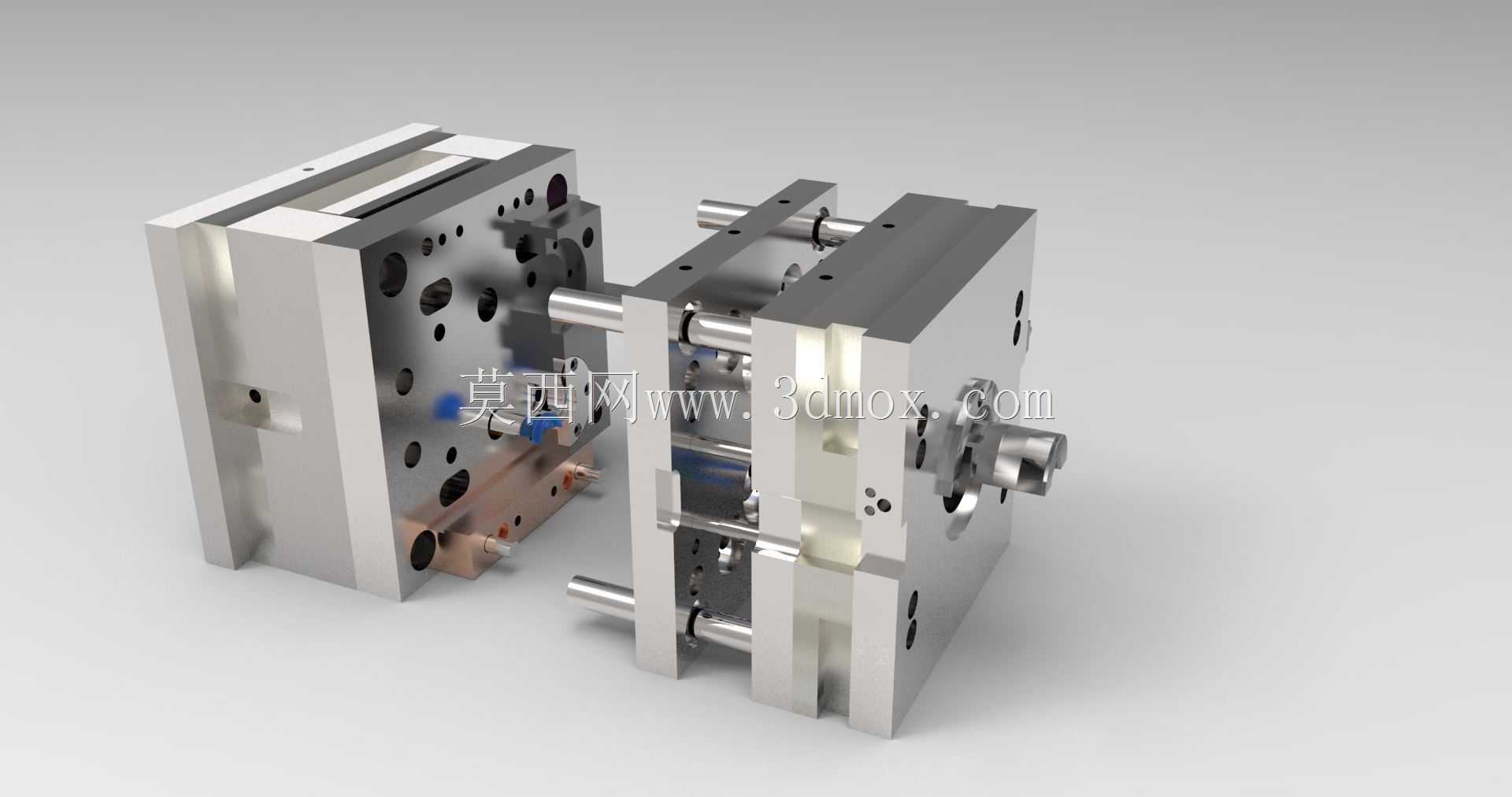

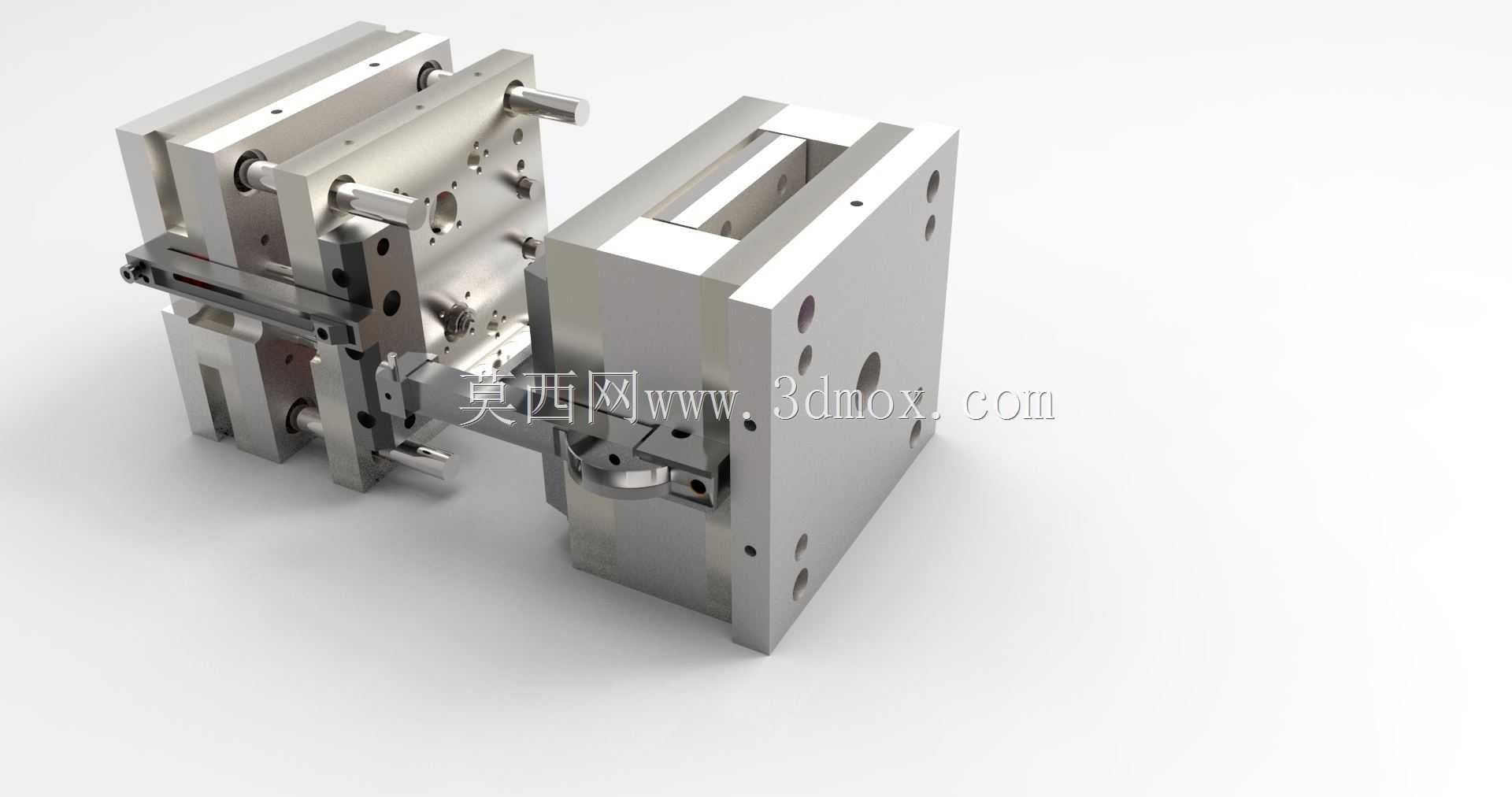

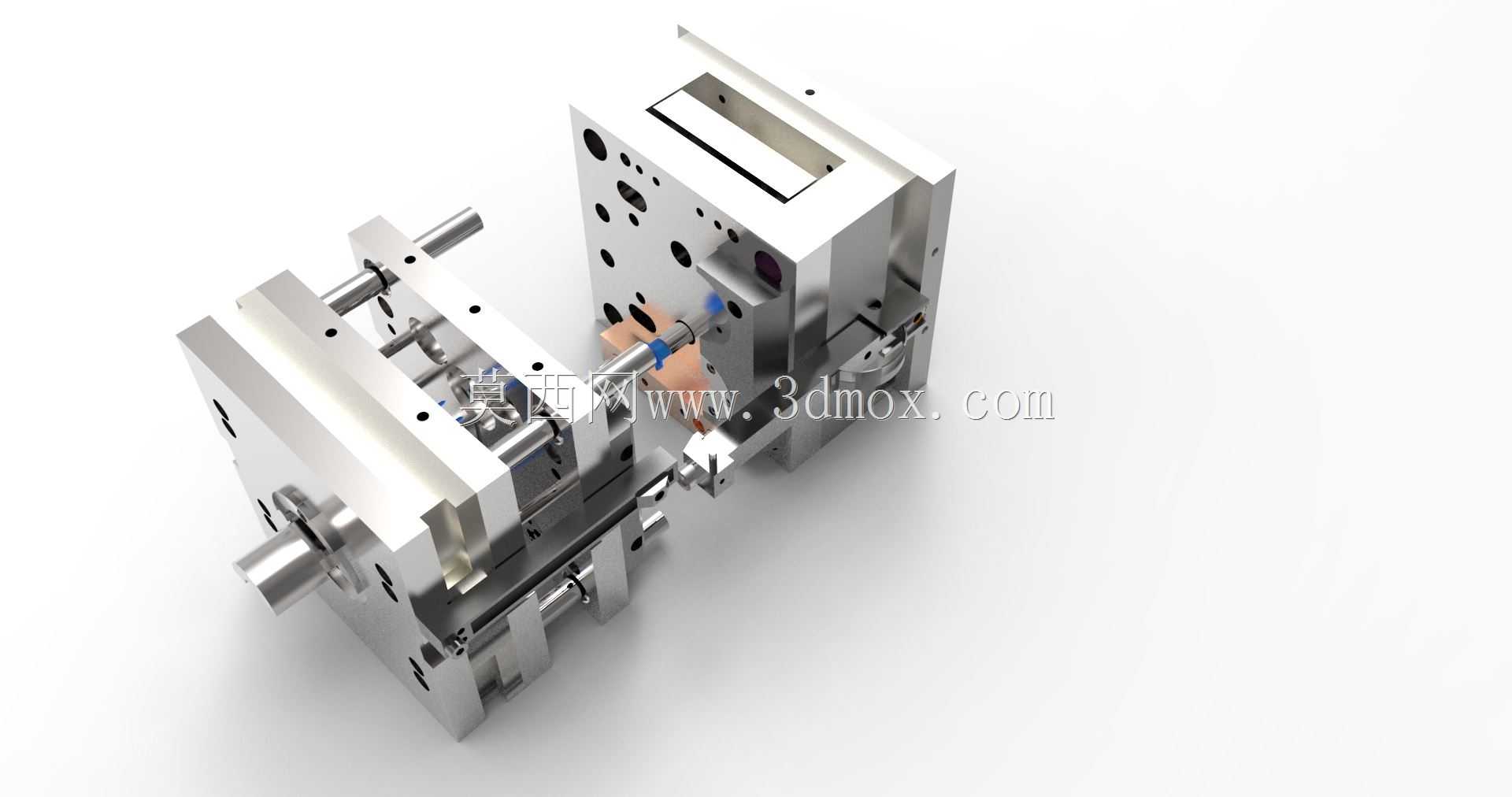

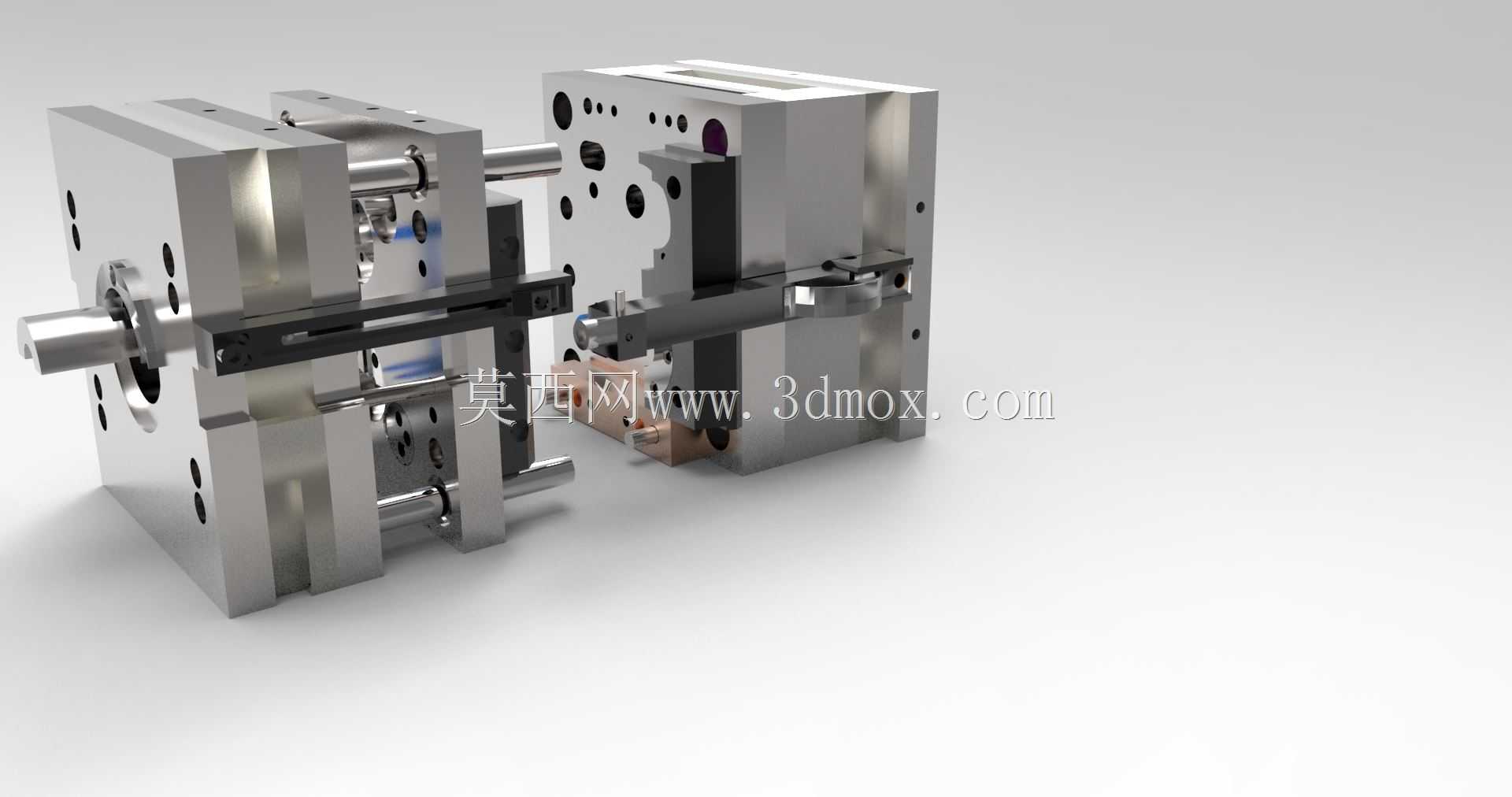

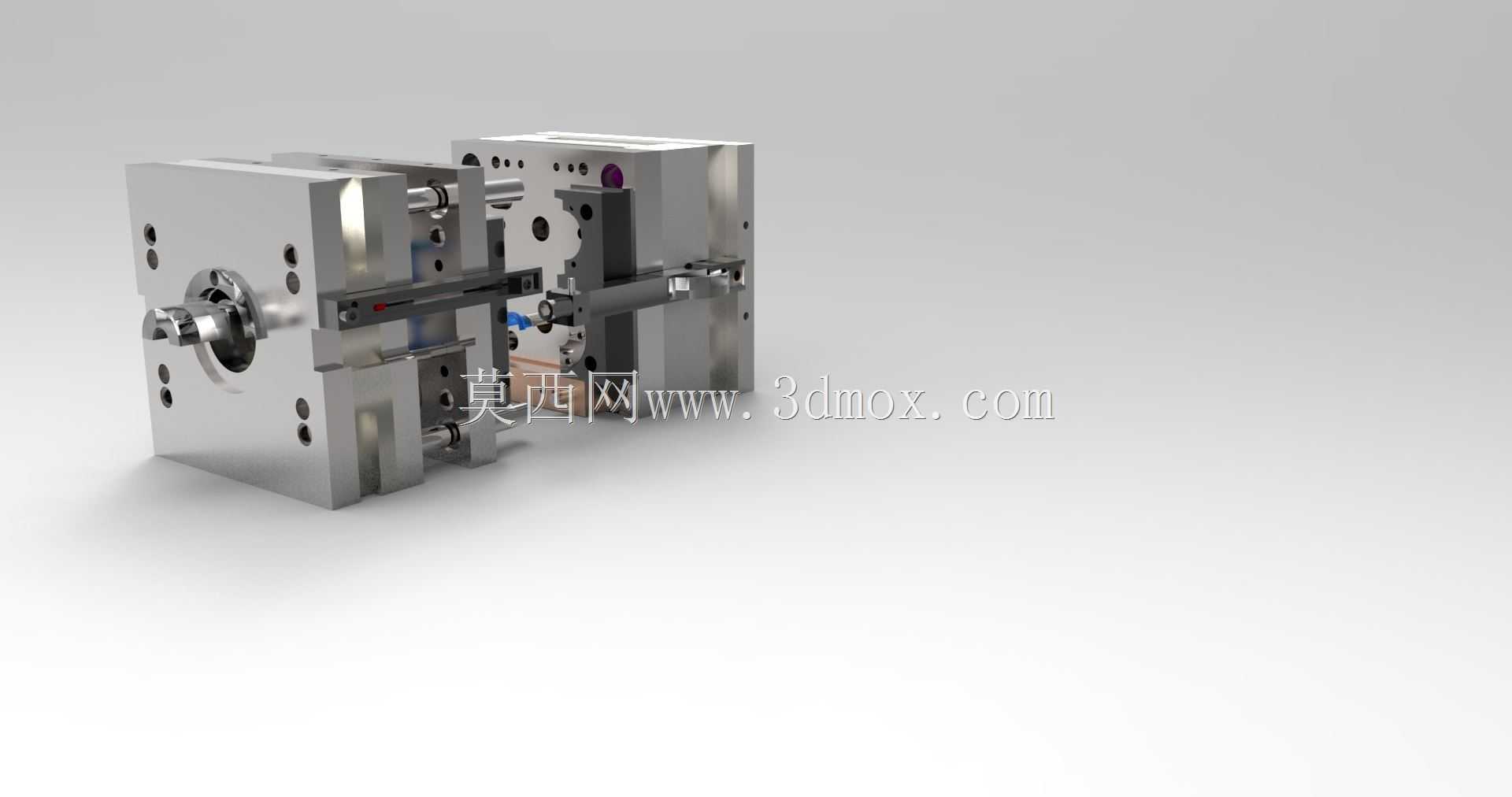

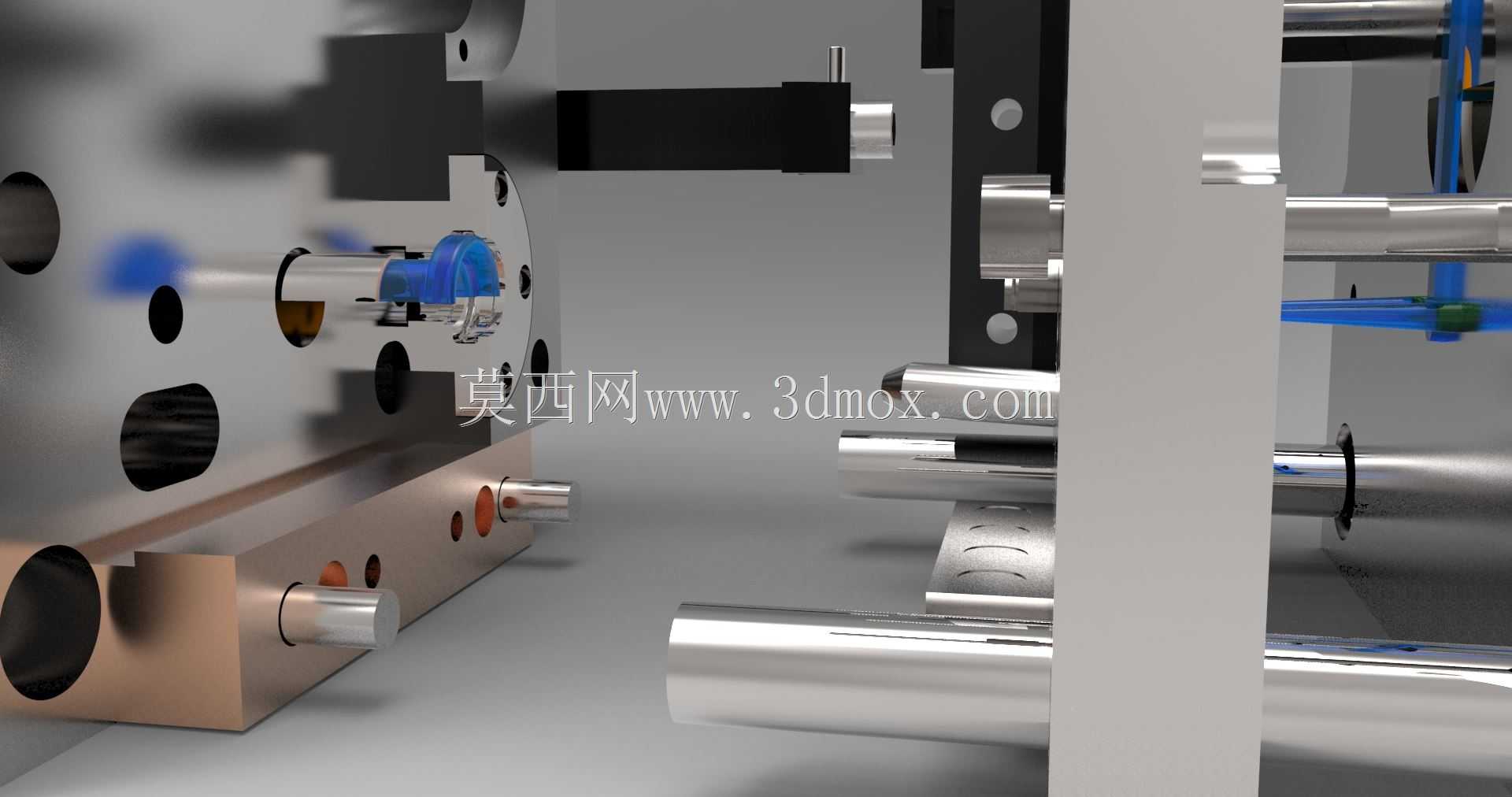

这套模具主要面向小尺寸环形塑胶卡环的批量注塑生产场景，这类卡环广泛应用于电子接插件、小型家电组件、汽车线束卡扣等领域，承担零件轴向限位、线束束紧、组件卡扣连接的功能，对成型后的尺寸一致性、卡扣弹性、合模线位置精度有较高要求，一旦成型尺寸偏差超过0.02mm，就会出现装配后松脱、卡接不到位的问题。从结构设计逻辑来看，这套模具采用两板模标准模架布局，分型面设置在卡环轴向最大轮廓位置，避免分型线落在卡环的卡扣工作面上，减少后续披锋处理的工作量，同时保证卡环卡扣部位的成型完整性。模架的导柱导套采用对称错位布置，防止上下模装反导致模腔碰伤，导柱长度高出模芯表面15mm以上，合模时导柱先进入导套完成定位，再让模芯贴合，避免合模过程中模芯错位擦伤成型面。浇注系统采用侧浇口进料，浇口位置选在卡环非配合的环形端面，浇口宽度控制在0.8mm、厚度0.5mm，既保证熔融塑胶能够快速充满模腔，也能让成型后的浇口残留易于修剪，不会影响卡环的装配精度。冷却水路采用环绕式布置，在动定模芯分别开设直径8mm的冷却水道，水道距离模腔壁保持12-15mm的均匀间距，保证模腔各区域温度差控制在5℃以内，减少卡环成型后的收缩变形，避免出现椭圆、翘曲等不良问题。顶出机构采用顶针加顶板的组合顶出方式，在卡环的环形端面均匀布置6根直径1.5mm的圆顶针，顶针位置避开卡环的薄壁卡扣部位，防止顶出时顶穿塑件或者留下明显顶白痕迹，顶出行程设置为25mm，足够让成型后的卡环完全脱离动模芯，不会出现塑件粘模的情况。模具的安装边界适配市面上常用的120吨卧式注塑机，模架整体长宽尺寸为250mm×300mm，模具闭合总厚度220mm，定位圈直径100mm，主流道衬套球面半径匹配注塑机喷嘴SR15的尺寸，浇口套进料口直径比喷嘴直径大0.5mm，避免注胶时出现溢料、冷料堵塞的问题。在排气设计上，在分型面的模腔末端开设深度0.02mm的排气槽，槽宽6mm，能够快速排出模腔内的空气，避免卡环成型时出现困气烧焦、填充不满的缺陷。整套模具的模芯采用镶拼式结构，易磨损的成型部位单独制作镶件，当出现磨损或者需要调整卡环尺寸时，只需要更换对应镶件即可，不需要整体更换模芯，降低后续的维护成本。
