墙壁开关面板注塑成型模具结构设计

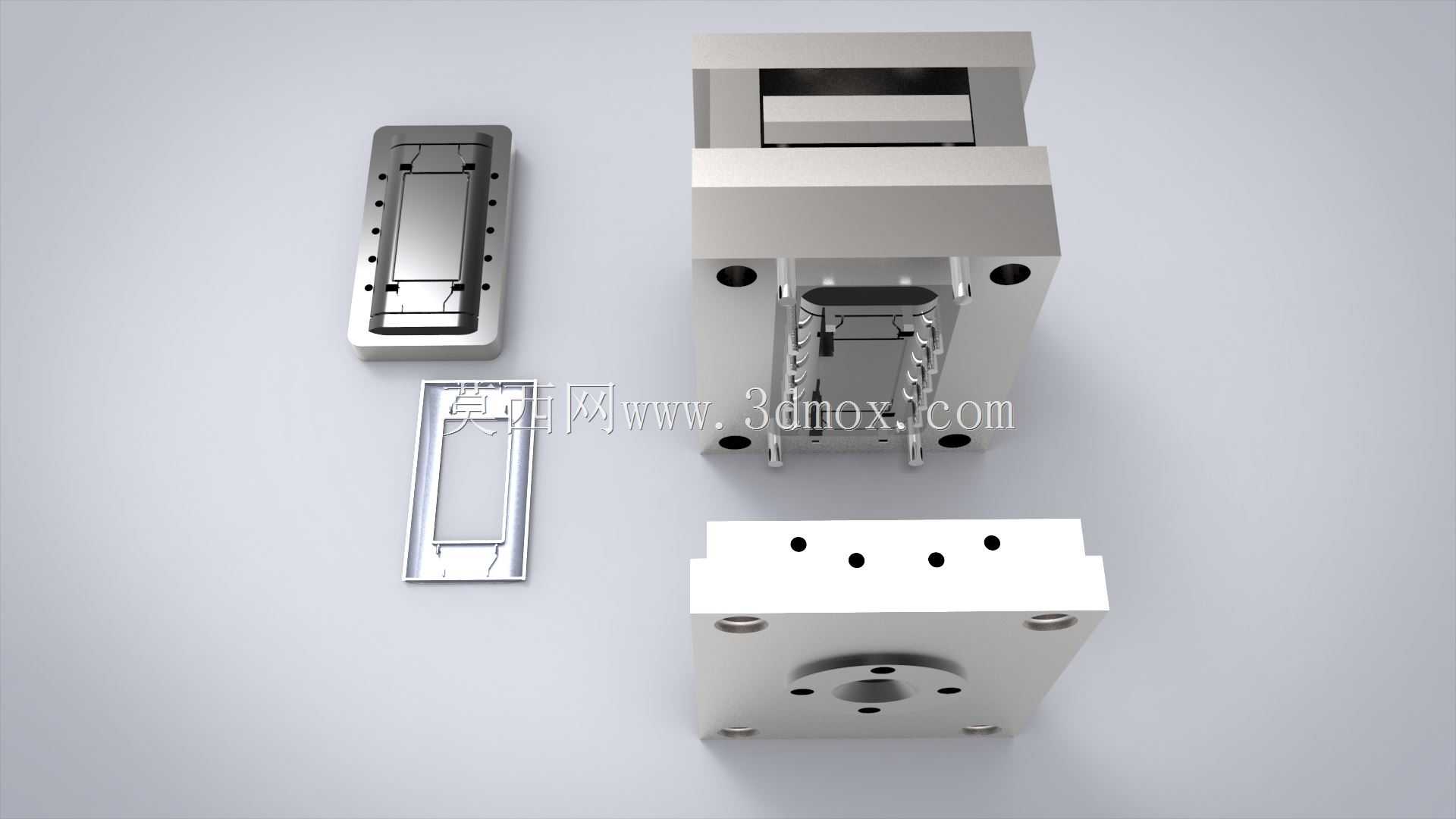

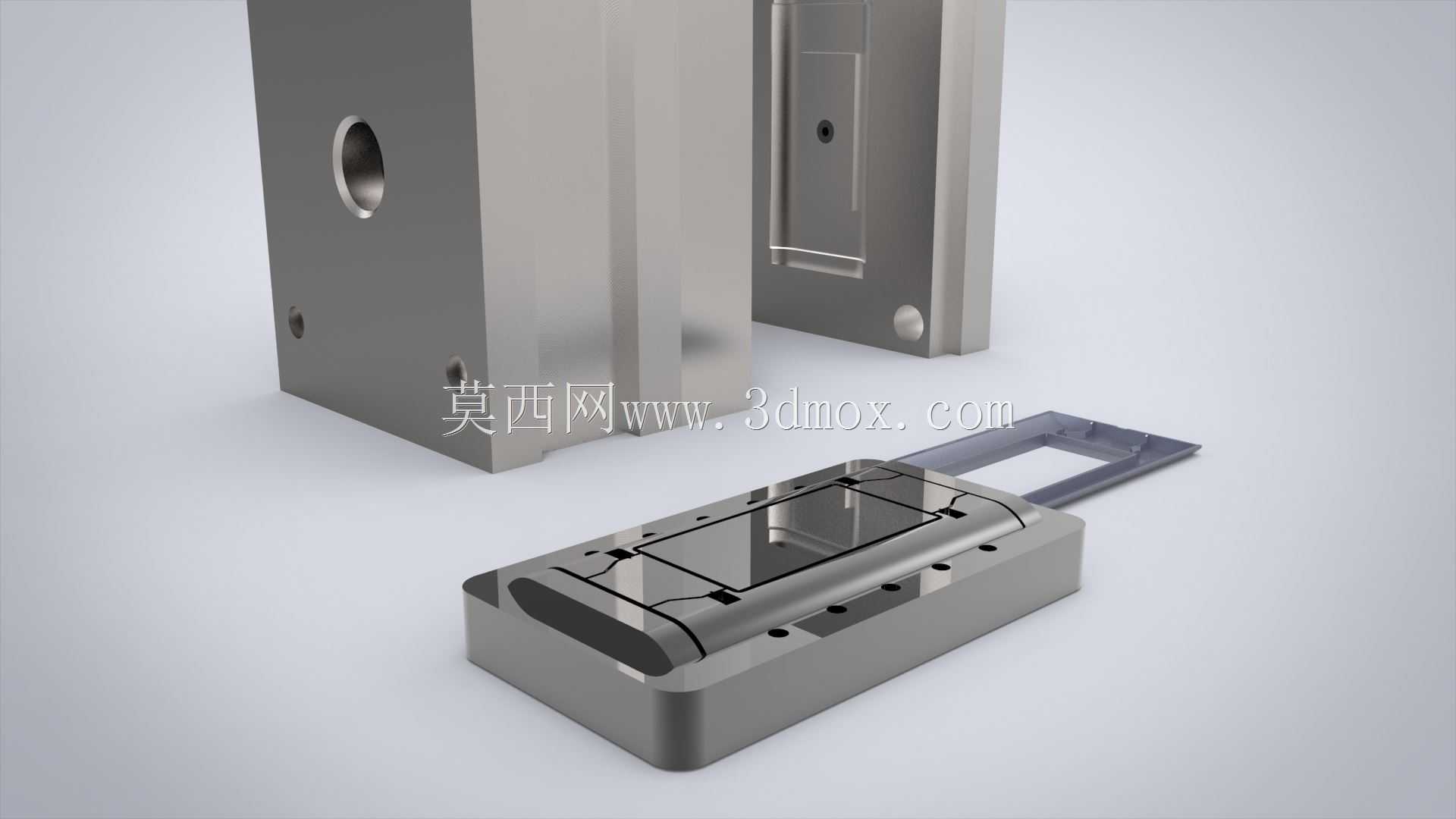

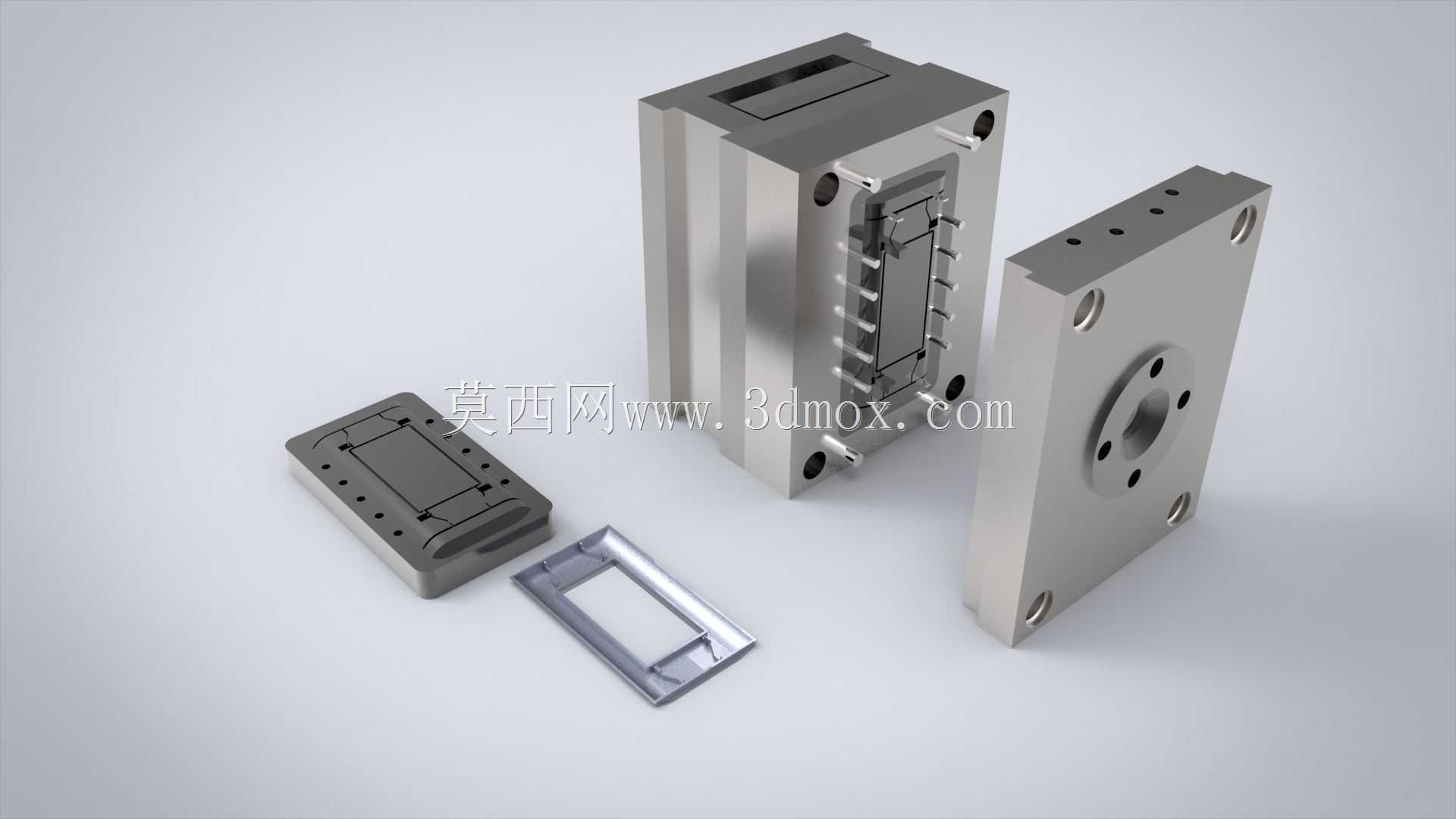

这套模具针对民用墙壁开关面板的注塑量产需求开发，适配常规86型暗装开关的外盖成型工艺，日常应用于建筑电气配件的批量生产场景，匹配卧式注塑机的安装接口，可直接上机完成连续注塑作业。模具采用标准两板模结构布局，定模部分整合浇口套与型腔镶块，直接成型开关盖的外观面，型腔表面做镜面抛光处理，保证成型后塑件表面无熔接痕、缩印等外观缺陷，满足开关面板外露面的装饰性要求；动模部分设置型芯镶块与顶出机构，对应开关盖的内部安装卡扣、定位筋位结构，所有筋位处均做了脱模斜度处理，避免顶出时出现塑件顶白、变形问题。从安装边界来看，模架长宽尺寸适配200吨级以内卧式注塑机的拉杆间距，定位圈与浇口套尺寸匹配标准注塑机射嘴规格，无需额外改装即可快速装夹。设计过程中优先考虑量产稳定性，冷却水道围绕型腔、型芯做环绕布局，进出水接口设置在模架底部，避免与注塑机周边管路干涉，水道距离成型面的距离控制在15-20mm区间，保证冷却均匀，缩短成型周期，减少塑件因冷却不均产生的翘曲变形。浇注系统采用侧浇口进料，浇口位置设置在开关盖的非外观侧边，成型后可快速去除浇口凝料，不会在塑件外露面留下痕迹；顶出结构采用圆顶针+扁顶针组合布局，在塑件的边缘、内部筋位对应位置均匀布置顶针，保证顶出力均匀分布，避免顶出过程中塑件受力不均产生断裂。模具的导柱导套设置在模架四角，合模时做精准导向，避免型腔型芯错位导致塑件壁厚不均，所有滑动配合面均做了硬化处理，提升长期量产过程中的耐磨性能，减少模具维护频次。这套模具成型的开关盖塑件，可直接与开关底座、功能按键组件完成装配，卡扣配合尺寸经过公差校核，装配后无松动、卡扣断裂问题，满足电气配件的装配精度要求，适配民用建筑、装修工程中开关面板的大批量生产需求，成型材料适配常用的ABS、PC等注塑原料，可根据产品性能需求灵活切换原料生产。
