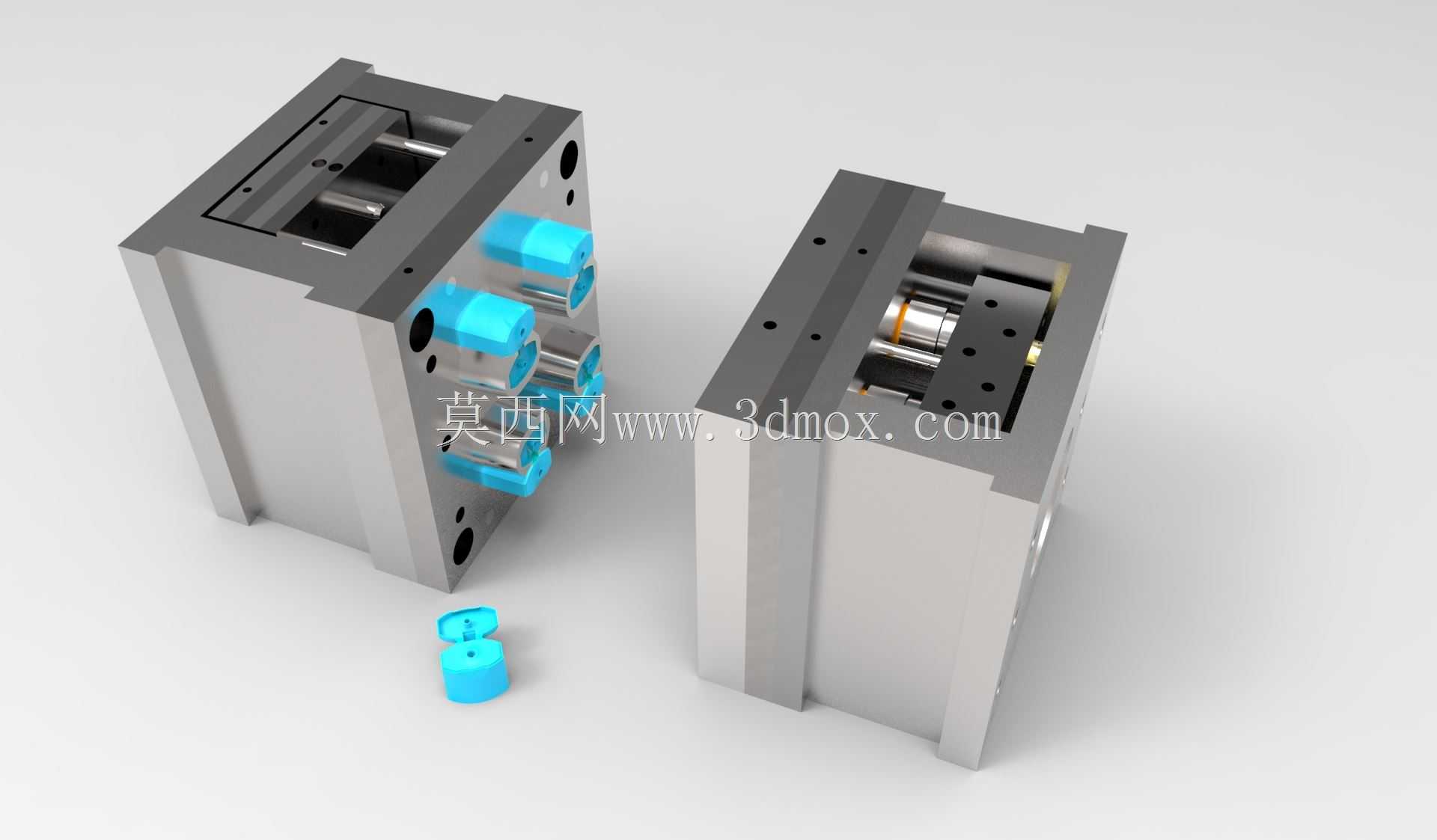

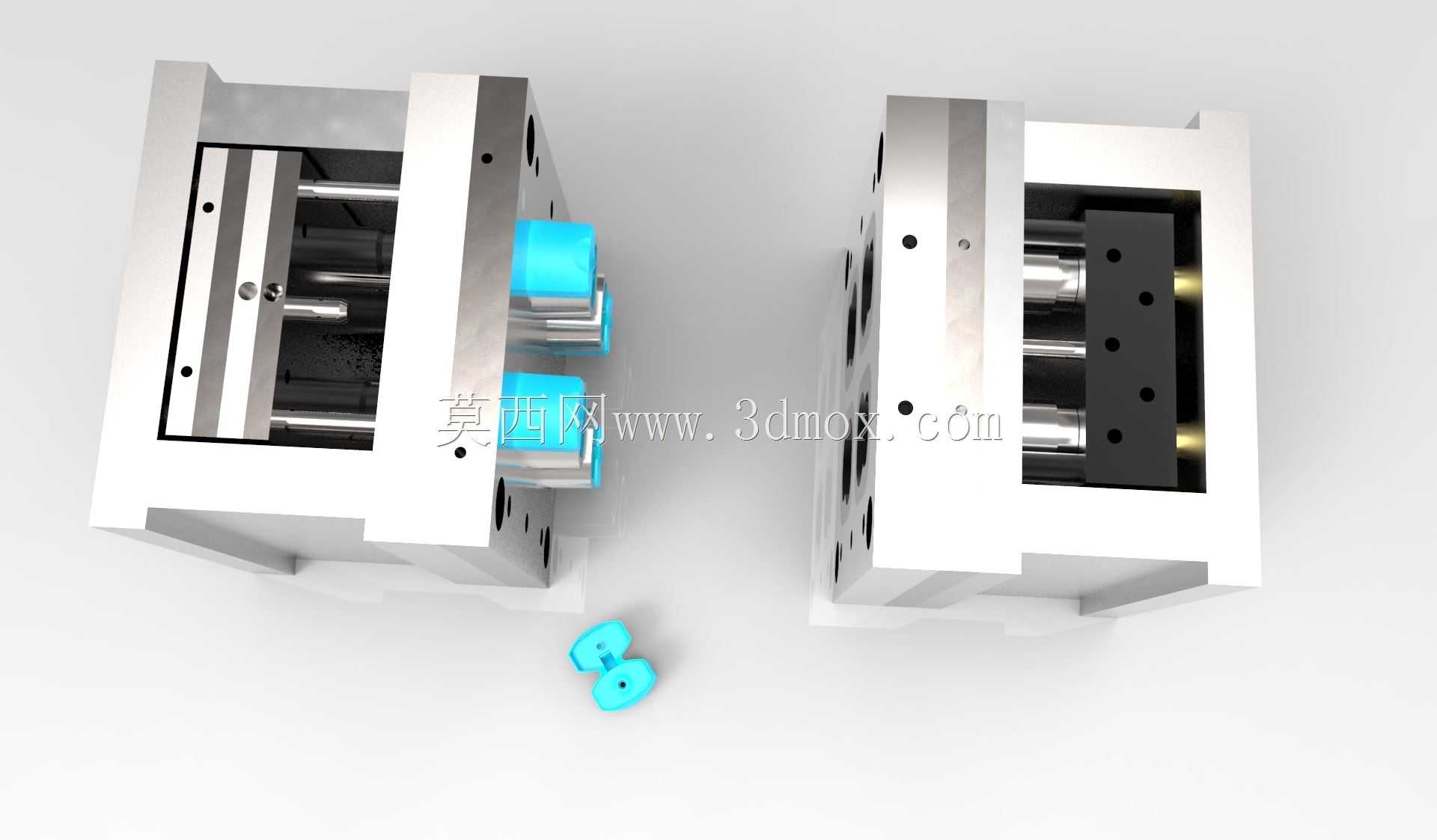

妮维雅瓶盖四腔热流道注塑模具结构

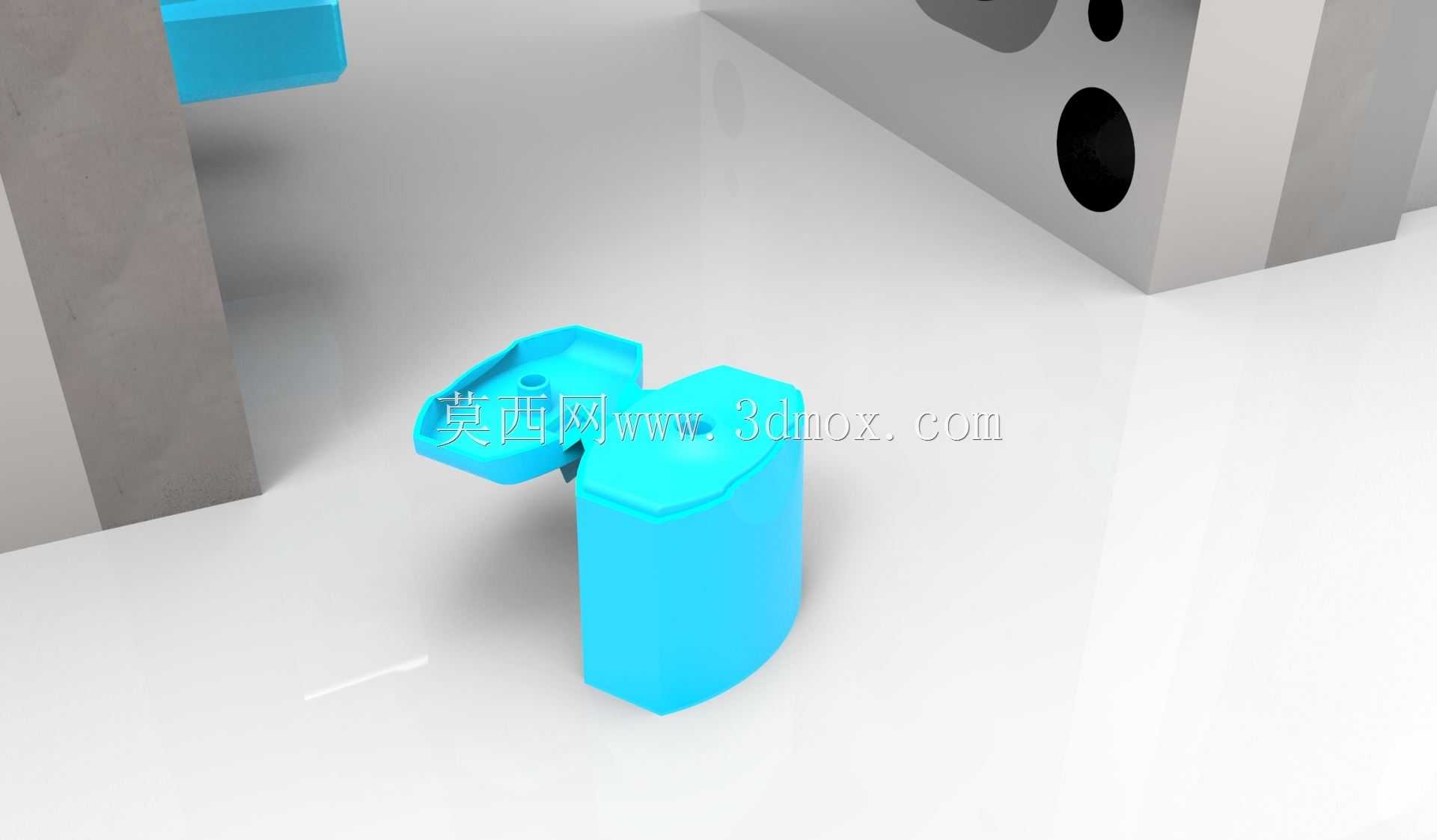

这套模具针对日化包装领域的按压式触发器瓶盖开发，适配高速注塑机的批量生产需求，单模次可成型4件瓶盖触发器组件，匹配妮维雅这类护肤品牌洗护、护肤类产品的包装配套产能要求，在日化包材生产车间的量产环节中，可直接对接常规卧式注塑机的装模参数，无需额外定制改机即可投入生产。从结构设计逻辑来看，模具采用热流道进胶方案，能够有效减少流道凝料的产生，降低原料损耗的同时，缩短单模次的射胶保压周期，进胶点设置在瓶盖组件的非外观面区域，避免在产品外露表面留下胶口痕迹，满足日化包装件的外观质量要求。模具的动定模分型面贴合触发器瓶盖的复杂曲面轮廓做了精准配合，侧向抽芯结构对应瓶盖的卡扣、导流槽等倒扣特征做了分体式镶件设计，既方便加工过程中的精度管控，也便于后期量产时的易损件更换维护，不用整体拆动模架即可完成局部镶件的替换，大幅减少产线停机维护的时长。模架部分采用标准模胚加工，导柱导套做了加长配合设计，合模时的导向精度更高，可承受高速开合模过程中的侧向冲击力，避免长期量产出现的分型面错位飞边问题。冷却水路围绕型腔、型芯的成型区域做了随形排布，进出水回路做了流量平衡设计，确保四个模腔的冷却速率一致，让成型后的瓶盖件收缩率保持统一，尺寸公差控制在包材装配要求的范围内，可直接和配套的瓶身、按压泵组件完成自动化装配，无需二次修边整备。模具的顶出结构采用顶针+推板组合的方式，针对触发器瓶盖的薄壁结构做了顶出力的分散设计，避免顶出过程中出现产品顶白、变形的问题，开模后产品可自动脱落，适配注塑机配套的机械手取件流程，满足全自动化量产的节拍要求。安装边界上，模具的锁模孔、定位圈尺寸匹配行业通用的注塑机装模规格，吊环孔位置做了承重平衡设计，上机装模时可快速完成定位调校，热流道的接线接口集中布置在模具非操作侧，避免生产过程中管线干涉操作，也方便温控箱的线路接驳。
