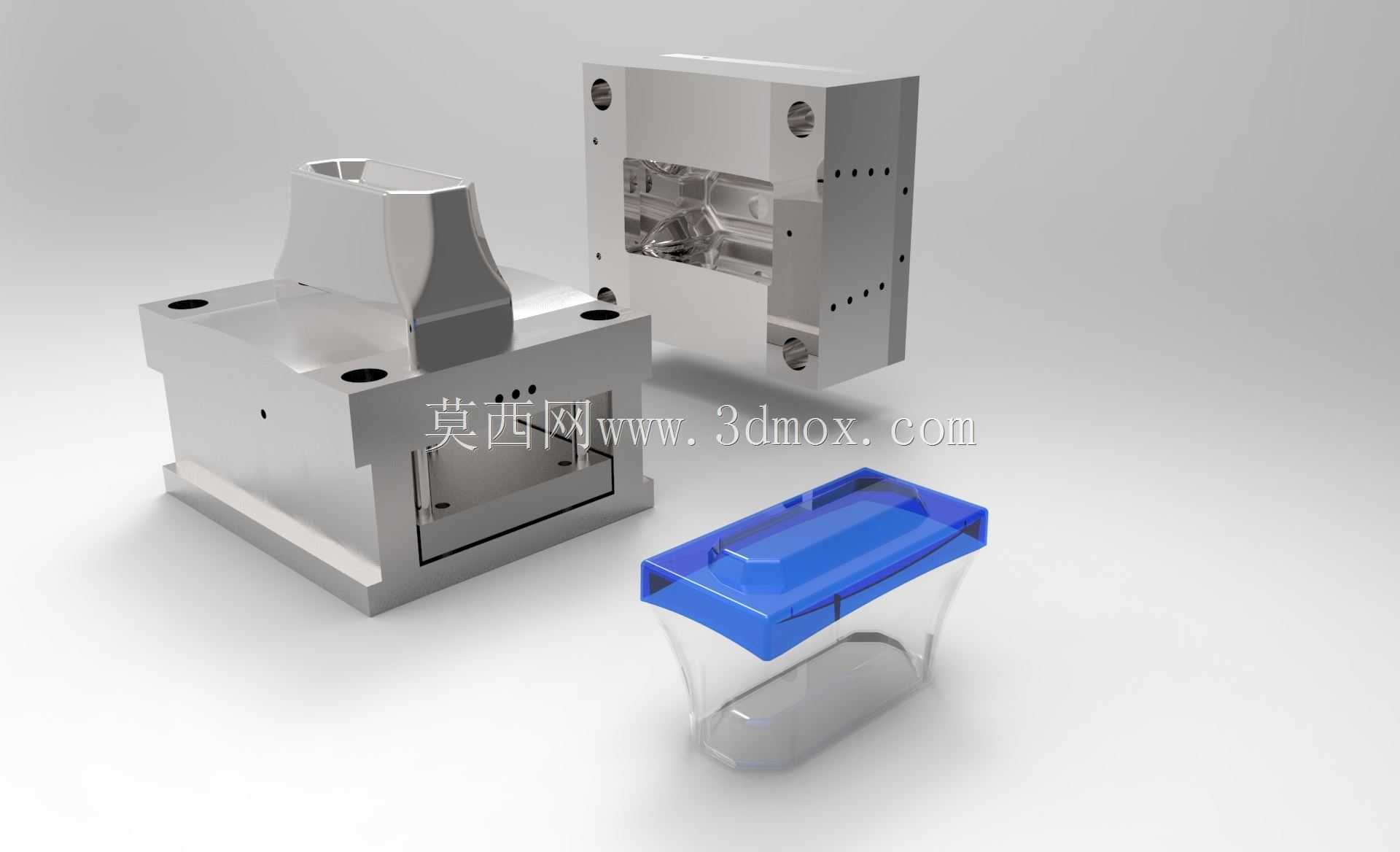

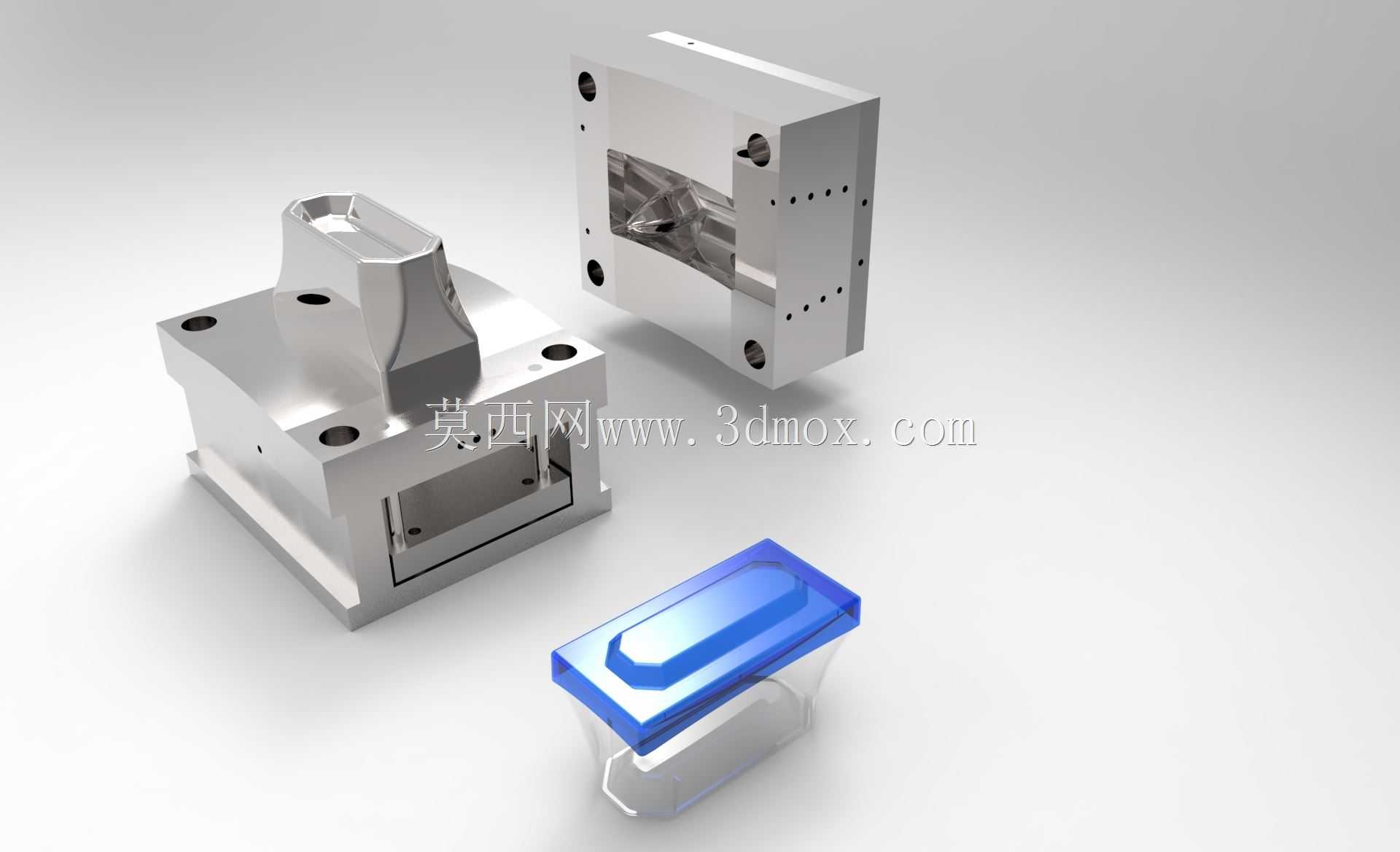

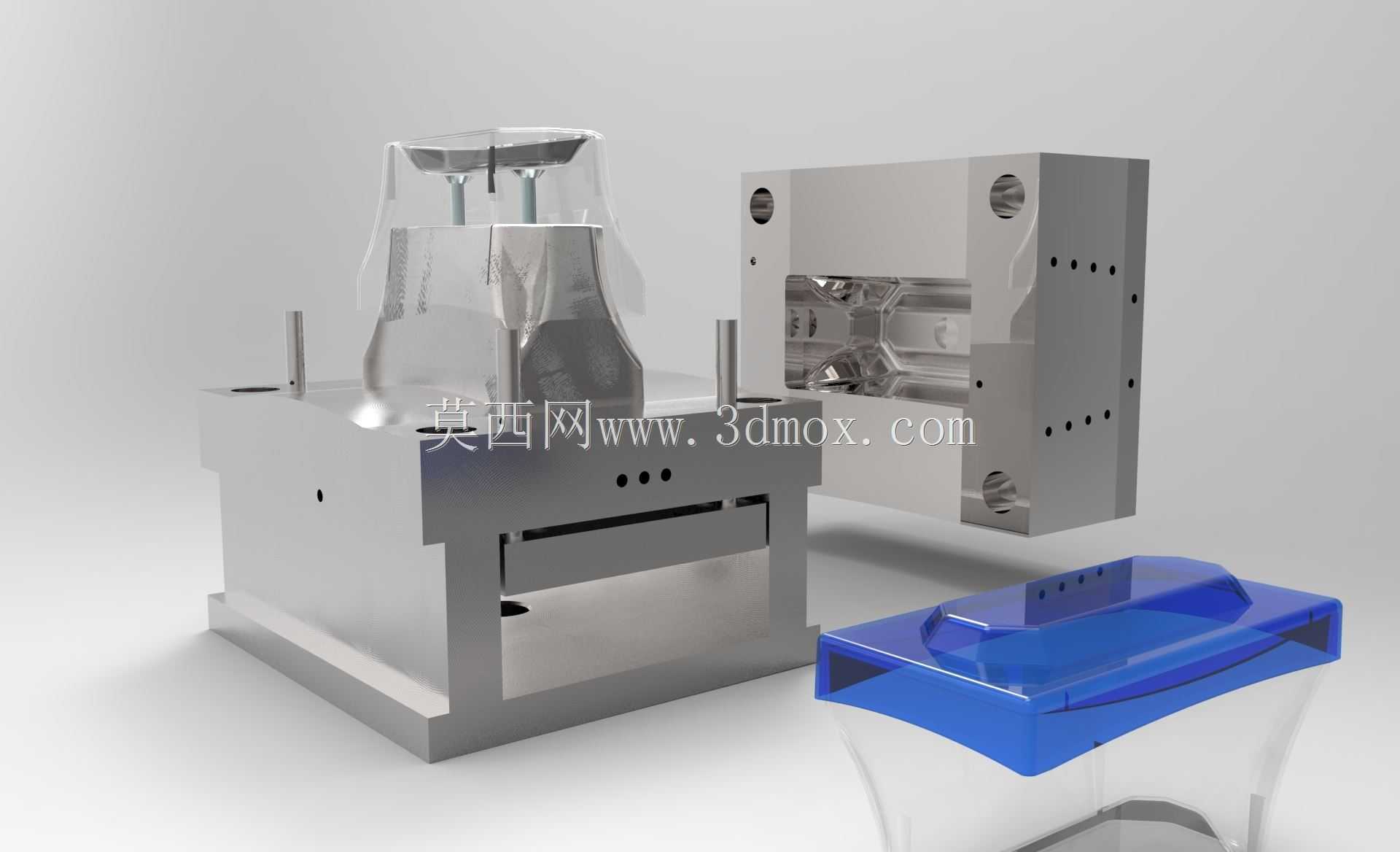

巧克力塑料盒注塑成型模具结构设计

这套模具针对食品包装领域的巧克力塑料盒制品开发，适配卧式注塑机安装使用，核心用途是批量成型带弧形翻盖结构的透明巧克力收纳塑料盒，制品多用于食品生产企业的巧克力内包装、分装陈列环节，成型后的盒体具备良好的透明度与结构强度，翻盖处的铰接位可实现反复开合无断裂，满足食品包装的卫生级成型要求。设计阶段优先考虑了制品的外观面质量要求，型腔采用整体式镶件结构，避免分型面在盒体可视区域留下合模线痕迹，进胶点选择在盒体底部非外观区域，采用潜伏式浇口结构，开模时可自动切断浇口凝料，减少后续人工修剪工序，适配大批量连续生产的节拍需求。模架选用标准龙记模架规格，整体安装尺寸适配200吨级卧式注塑机的拉杆间距、定位圈尺寸与开模行程，定位圈采用标准φ100mm规格，浇口套球面半径匹配注塑机喷嘴R尺寸，避免射胶过程出现溢料问题。模具的冷却系统围绕型腔与型芯分别布置独立循环水路，水路直径设置为φ8mm，距离型腔壁面保持15mm的均匀间距，确保成型过程中型腔各区域温度差控制在5℃以内，减少制品因冷却不均产生的翘曲、缩痕缺陷，针对盒体翻盖处的薄壁弧形结构，单独在对应型芯位置增设了隔水片式冷却回路，避免局部积热导致成型周期延长。顶出结构采用顶针+推块组合的方式，在盒体的边缘加强筋位置布置直径φ6mm的圆顶针，翻盖铰接位采用成型推块同步顶出，避免顶出力不均导致制品顶白、变形，合模时推块与动模型芯的配合间隙控制在0.02mm以内，既避免飞边产生，也保证顶出动作顺畅。排气结构开设在型腔的熔体填充末端，深度控制在0.015mm，既可以顺畅排出型腔内的空气，也不会产生飞边缺陷，导柱导套采用带油槽的标准件，保证合模过程的定位精度，长期生产也不会出现导柱拉伤问题。整套模具的开合模动作顺序经过优化，开模后先完成定模侧的凝料拉出，再带动顶出机构完成制品脱模，合模前设置有复位杆保证顶出机构先回位，避免合模过程撞坏型腔镶件，适配自动化生产时的机械手取件需求，无需人工清理模具内的残留料头。
