三菱8.4英寸工业液晶显示面板结构

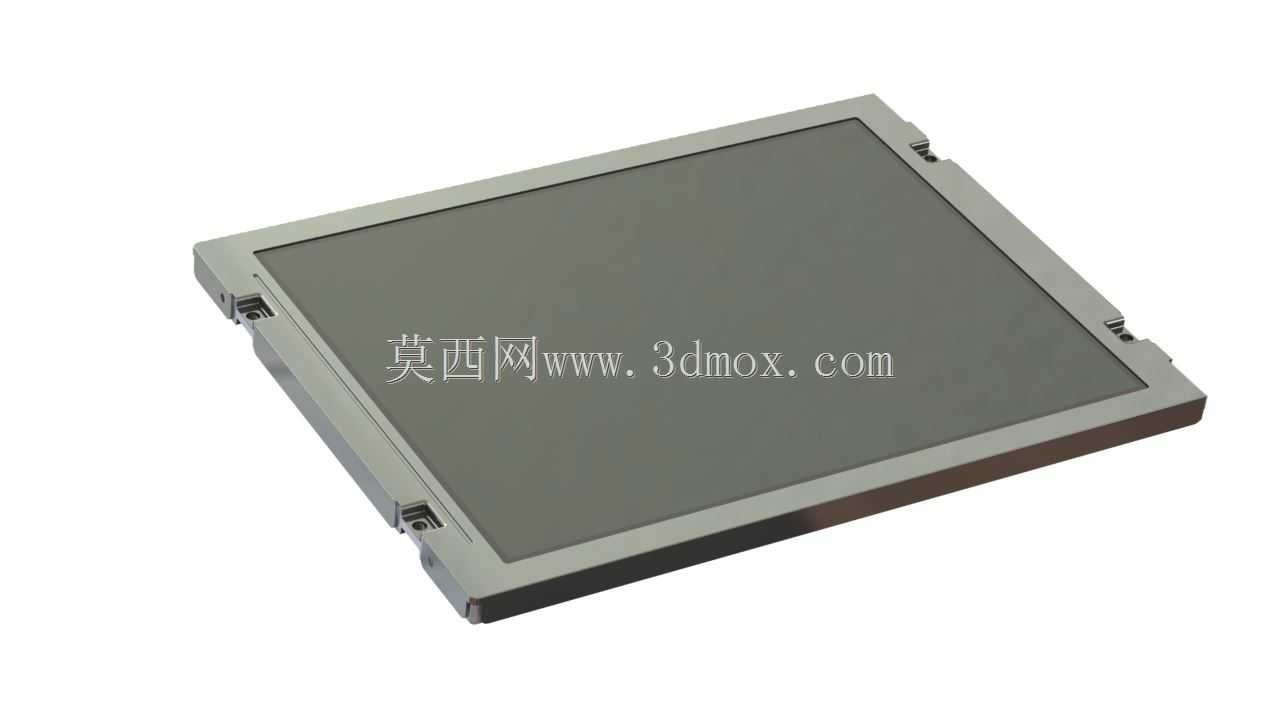

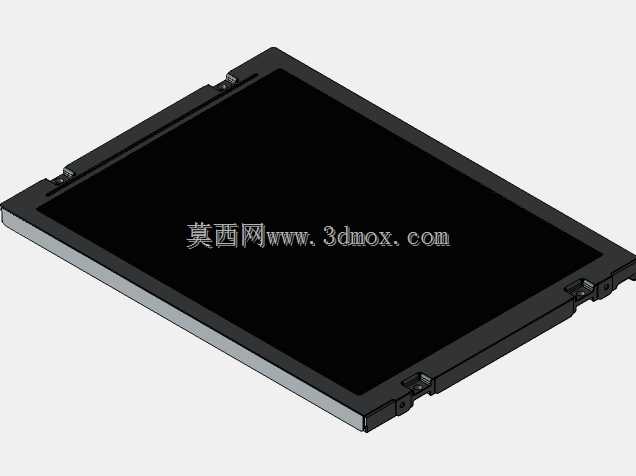

这款8.4英寸工业级显示面板，在嵌入式工业控制终端、小型数控操作站、车载工控显示单元这类场景里适配度很高，做结构选型的时候经常会碰到这类尺寸的需求——既不会像5.7英寸屏那样显示区域局促，放不下多组实时参数与操作控件，也不会像10英寸以上屏那样占用过多安装空间，挤兑面板上的实体按键、急停按钮、旋钮的排布位置。从结构设计上看，这款屏的金属外框采用了折边包边工艺，四个侧边预留的安装卡扣与定位凸台，是专门为嵌入式卡装设计的，安装时不需要额外打过多固定螺丝，只要将屏体顺着机柜面板的预留开口推入，侧边卡扣就能卡在面板内侧的安装筋位上，再配合侧边预留的两个小螺丝孔做防松固定，就能满足工业场景下的抗振动要求，避免设备运行过程中屏体出现松动移位。屏体的整体厚度控制得比较克制，背部的驱动电路板没有做外凸设计，整个屏体的安装深度边界平整，在做机柜内部的走线布局时，不需要为屏体预留额外的避让空间，背部的FPC排线接口位置做了内凹处理，排线插装后不会超出屏体的背部平面，不会和机柜内部的安装梁、走线槽产生干涉。实际使用中，这类工业屏的显示区域做了防眩光处理，不像消费类显示屏那样有高反光的镜面涂层，在车间强光照明环境下，操作人员也能清晰看清屏幕上的参数数值，不会因为反光出现读值偏差。外框的金属材质除了做结构支撑，还兼顾了电磁屏蔽的作用，能隔绝车间里变频器、伺服电机工作时产生的电磁干扰，避免屏幕出现花屏、闪屏的问题。做三维建模的时候，这款屏的安装公差预留很有参考价值，外框和安装开口的配合间隙控制在0.2mm到0.3mm之间，既不会因为间隙过大导致安装后屏体晃动，也不会因为间隙过小导致装配时卡滞，四个角的圆角过渡也和工业面板的开口圆角做了匹配，不会出现尖角干涉的问题。侧边的卡扣做了小角度的导向斜面，装配时顺着斜面推入就能顺利卡入，不需要额外的工具撬动，能提升现场装配的效率。屏体的散热设计也考虑到了工业场景的长时间运行需求，金属外框和背部的散热基板直接接触，能将驱动板工作产生的热量直接传导到机柜面板上，不需要额外加装散热风扇，减少了故障点，适合在无人值守的工控站点长期连续运行。
