8.4英寸工业触控显示模组结构设计

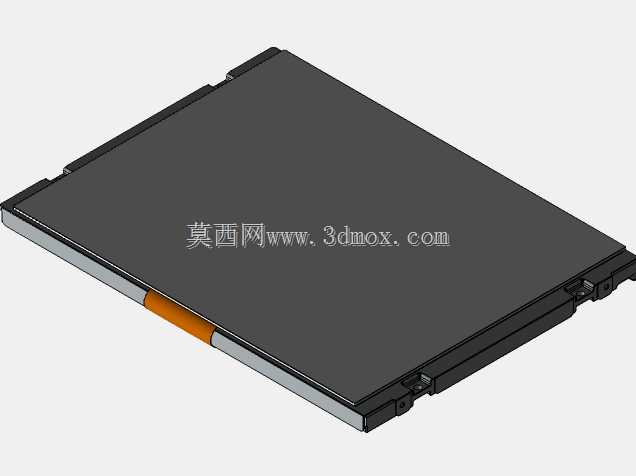

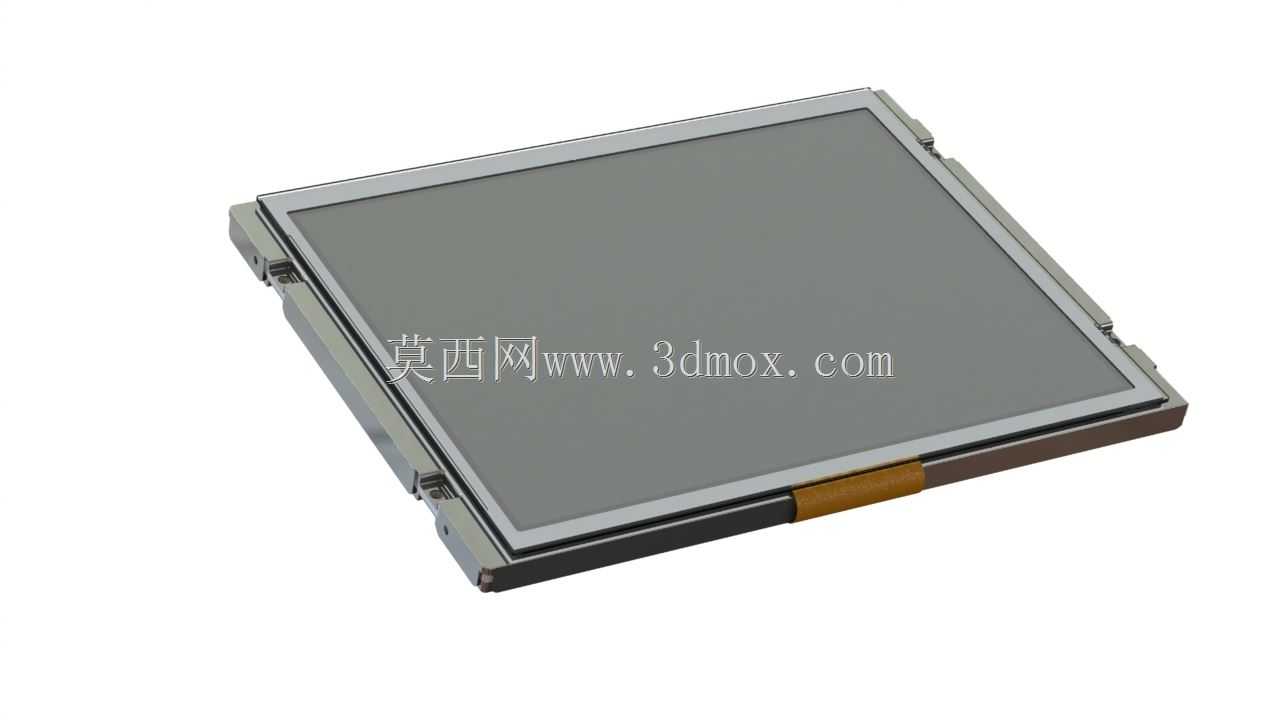

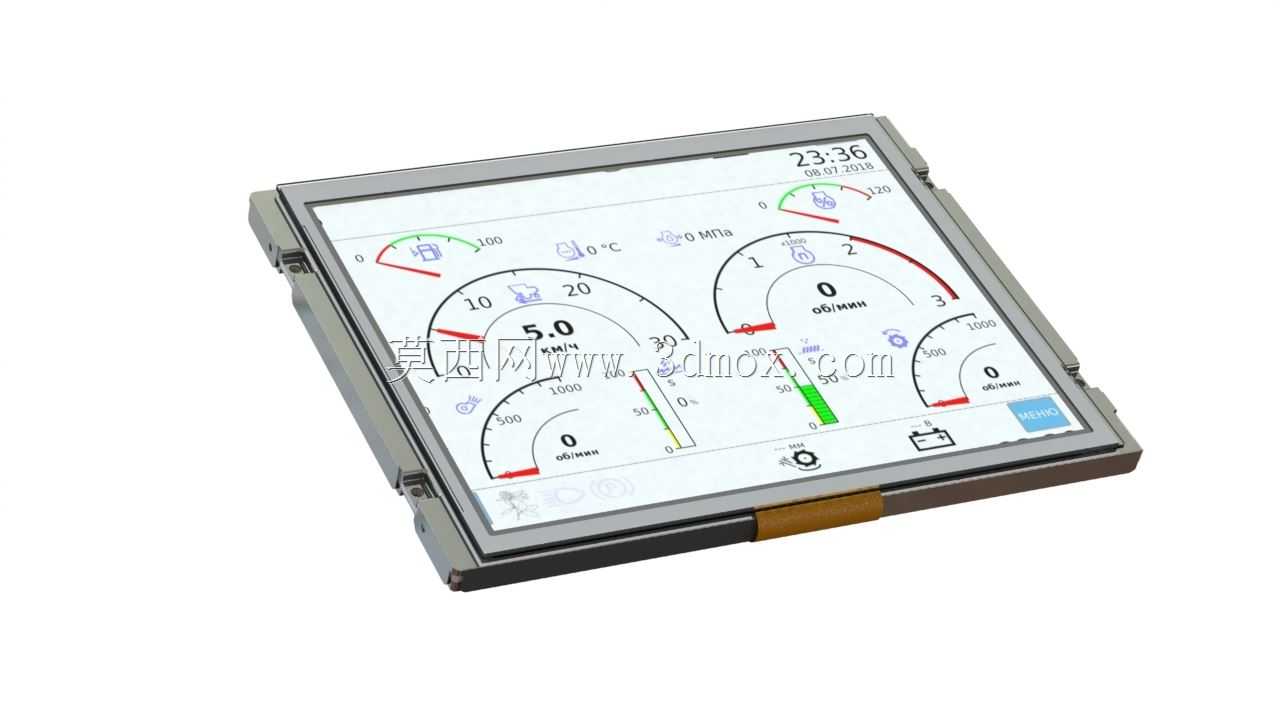

在工业人机交互终端的选型与结构适配环节，8.4英寸规格的显示触控模组一直是中等尺寸操作面板的核心选型方案，这类模组常被应用在数控机床操作站、工业机器人示教单元、自动化产线触控工位终端、车载工控显示终端等场景中，需要兼顾安装适配性、抗振性能与触控操作的可靠性。从结构设计层面来看，该款显示模组采用金属边框包边设计，边框通过冲压折弯成型，边角做圆弧过渡处理，既能够为内部的液晶面板、触控层提供足够的结构防护，避免装配或使用过程中边缘磕碰造成的面板碎裂，也能在模组嵌入设备面板安装时，与设备安装面形成均匀的贴合压边，减少安装缝隙带来的粉尘、液体侵入风险。模组侧边预留的金属固定耳位，是结构设计中重点考量的安装边界部分，固定耳上的安装孔位按照标准工业安装孔距排布，能够直接适配多数工控设备的面板安装位，不需要额外做转接支架设计，能有效缩短设备开发的结构适配周期。模组侧边引出的柔性排线接口，位置做了内凹避让设计，在装配时不会因为排线突出造成安装间隙不均，同时排线的弯折半径预留符合工业布线的最小弯折要求，避免长期使用过程中排线折损造成的显示或触控故障。从功能特性上，该模组集成了显示层与触控层的贴合结构，相比分离式的显示加触控外挂方案，整体厚度更薄，透光率更高，在工业车间复杂光照环境下也能保证清晰的显示效果，触控响应的延迟控制能够满足工业操作中快速参数输入、点位触控确认的操作需求。在做设备结构适配时，需要注意模组背部的散热空间预留，虽然液晶模组本身功耗不高，但长期连续运行的工况下，预留3-5mm的背部空气流通间隙，能够有效降低模组工作温度，延长背光组件的使用寿命。另外模组边框的接地引脚需要与设备壳体做可靠导通，能够避免工业现场复杂电磁环境下的显示干扰、触控误触发问题，这也是工业类显示部件结构设计中区别于消费级显示产品的核心要点。在三维建模过程中，该模组的所有安装孔位、边框台阶、接口位置都按照实际实物尺寸做1:1还原，结构工程师在做设备面板设计时，可以直接调用该模型做开孔匹配、干涉检查，不需要反复测绘实物尺寸，能够有效提升结构设计的效率，避免因为尺寸测绘误差造成的装配错位问题。
