家用绞肉机尼龙传动齿轮结构设计

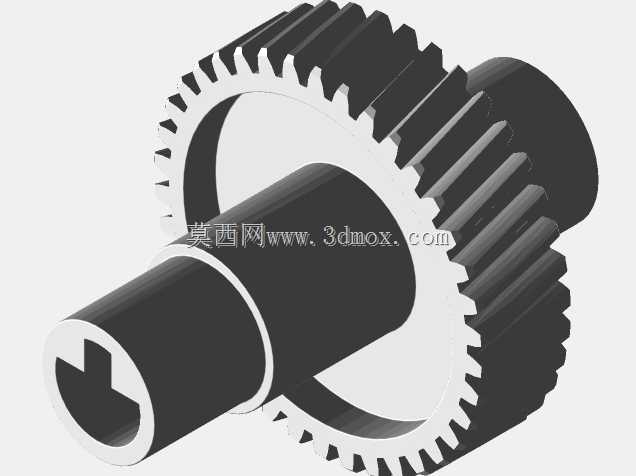

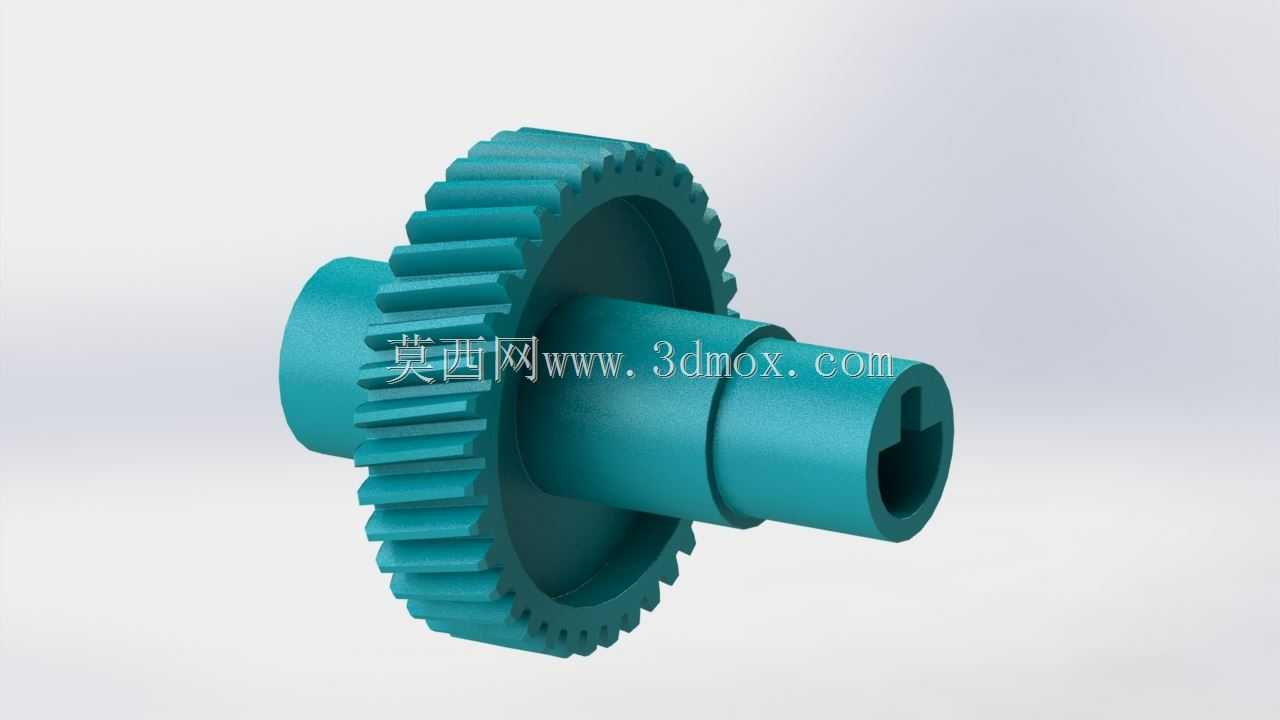

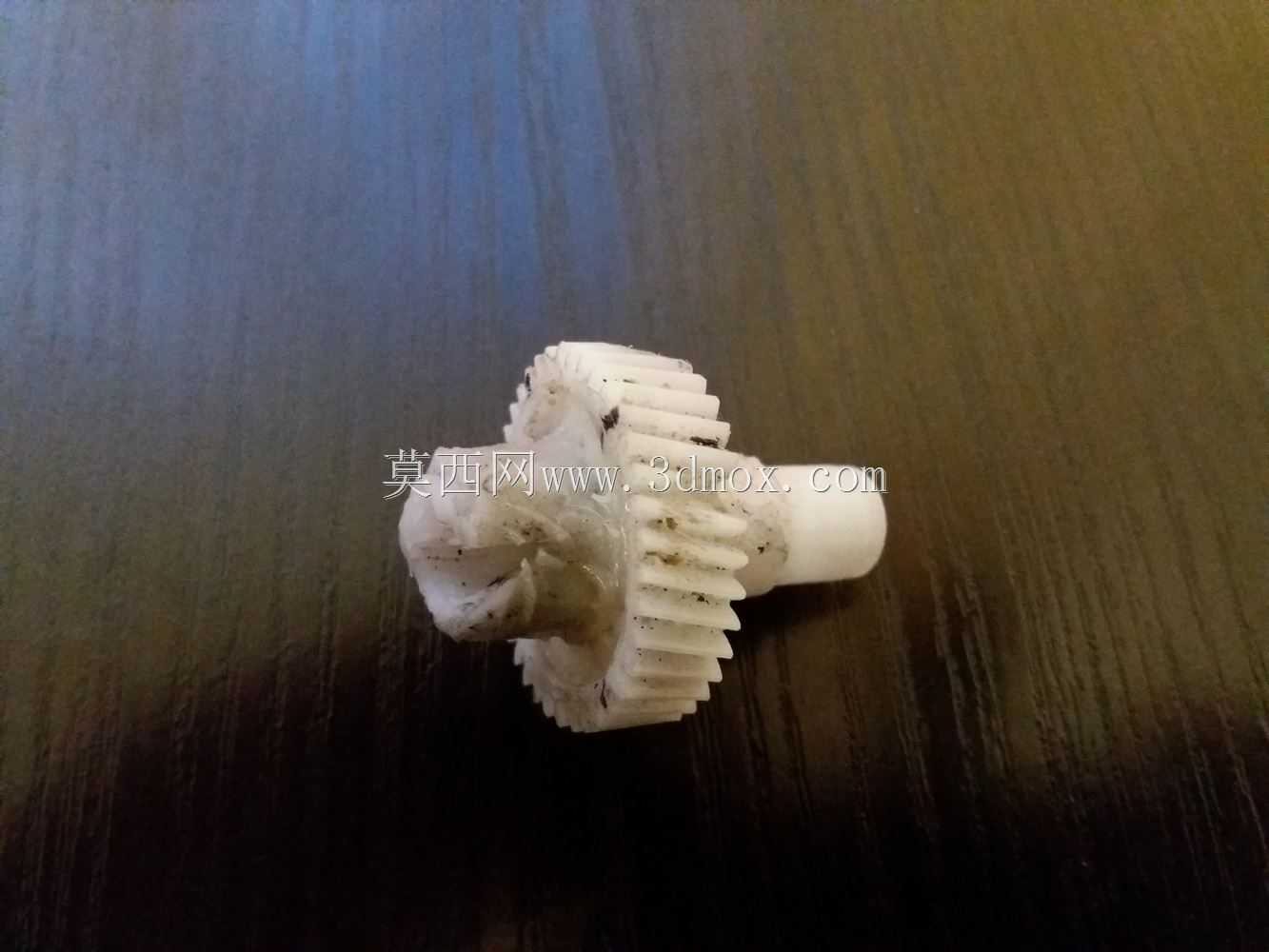

　　这款尼龙材质的传动齿轮，是针对家用小型绞肉机的传动系统做的适配设计，日常拆解维修绞肉机时经常能碰到这类易损件，不少用户遇到绞肉机卡滞、传动打滑的问题，拆开后多半是这个齿轮打齿磨损导致的。从结构上看，齿轮采用一体化同轴设计，中间的轴段做了阶梯式的直径变化，靠近齿圈一侧的轴肩用来做轴向定位，安装时可以直接卡入机壳对应的轴承位，不需要额外加装轴套来限定轴向窜动，轴端的内孔开了单侧键槽，和输出轴配合时可以传递扭矩，避免齿轮和轴之间出现相对转动，保证动力传输的稳定性。齿圈部分采用的是标准直齿圆柱齿形，齿顶和齿根都做了微小的圆角过渡，没有尖锐的应力集中点，毕竟家用绞肉机工作时负载波动很大，绞到带筋的肉类或者小碎骨时，

　　瞬间的冲击载荷很容易在齿根位置产生应力集中导致断齿，做圆角过渡能大幅提升齿根的抗冲击能力。齿轮内侧靠近齿圈的位置还均匀分布了一圈小的定位凹点，和机壳内的止位结构配合时，可以避免齿轮在高速转动时出现径向的偏移，保证齿面和配对蜗杆的啮合间隙始终处在合理范围，不会因为间隙过大出现传动异响，也不会因为间隙过小导致齿面磨损加快。选用尼龙作为加工材料也是经过实际使用验证的，尼龙本身的自润滑性很好，和金属蜗杆啮合时不需要额外添加润滑脂，不会出现润滑脂渗漏污染食材的问题，同时尼龙的韧性比工程塑料更好，遇到瞬间过载时可以产生微小的弹性形变卸力，不会像硬塑料齿轮那样一撞就碎，日常家用场景下的使用寿命足够满足需求。安装尺寸上，

　　轴段的直径公差按照过渡配合设计，和机壳内的塑料轴承配合时不需要额外涂胶固定，拆装更换都很方便，齿圈的外径和机壳内的避让空间刚好匹配，转动时不会和机壳内壁产生刮擦，整体的轴向长度也严格匹配原有安装位的空间，替换损坏的原厂齿轮时不需要对机壳做任何二次加工，直接装配就能正常使用。这类齿轮在小型食品加工设备里的应用非常广泛，除了绞肉机，同结构的齿轮也能用在小型研磨机、电动榨汁机的传动系统里，只要安装尺寸和齿形参数匹配，都可以直接替换使用，设计时特意把键槽的位置做了通用化处理，适配市面上多数主流家用绞肉机的输出轴尺寸，维修替换时的适配性更强。
