搅拌机用尼龙替换齿轮结构设计

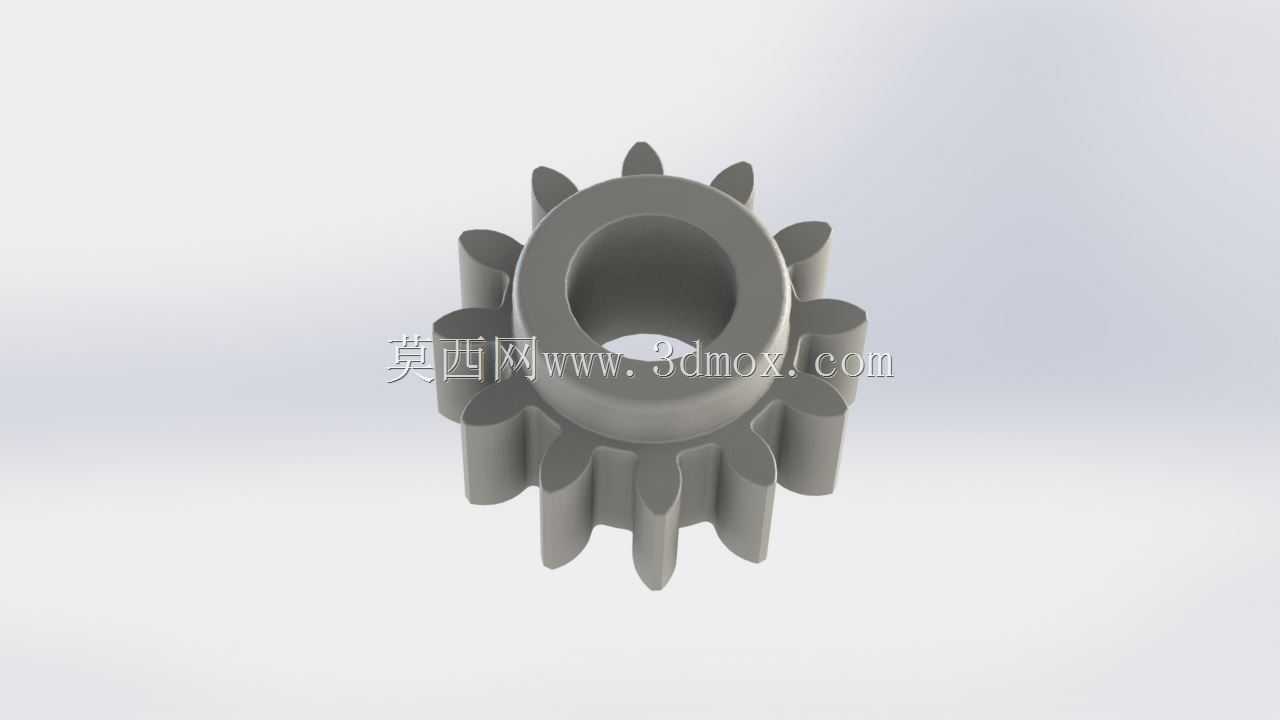

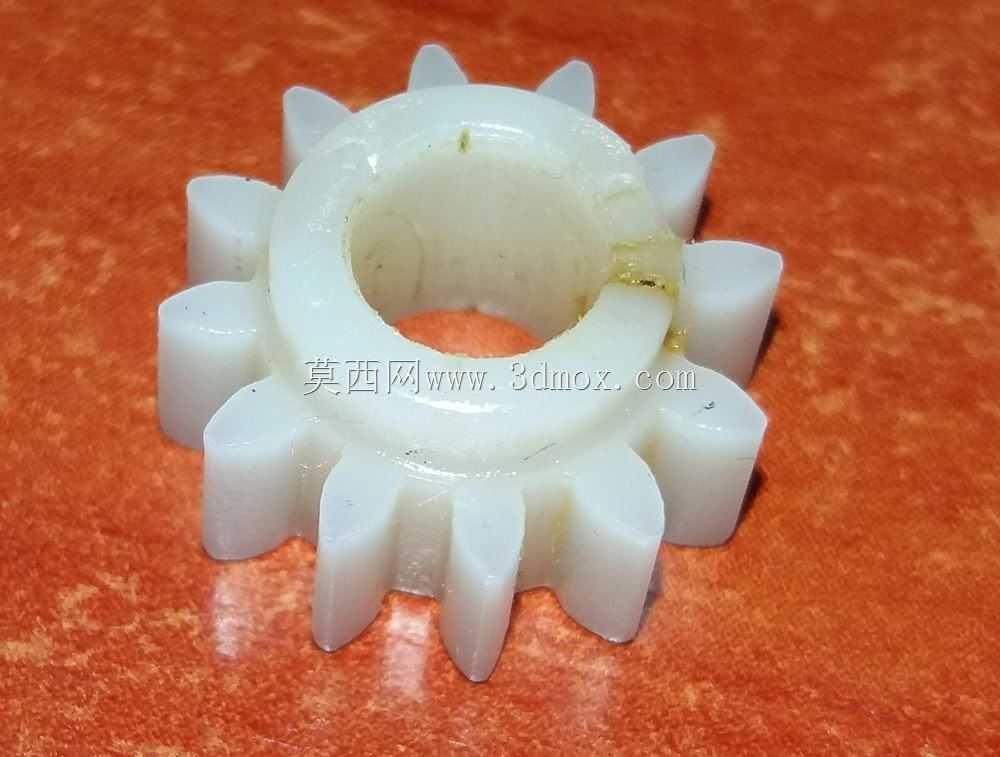

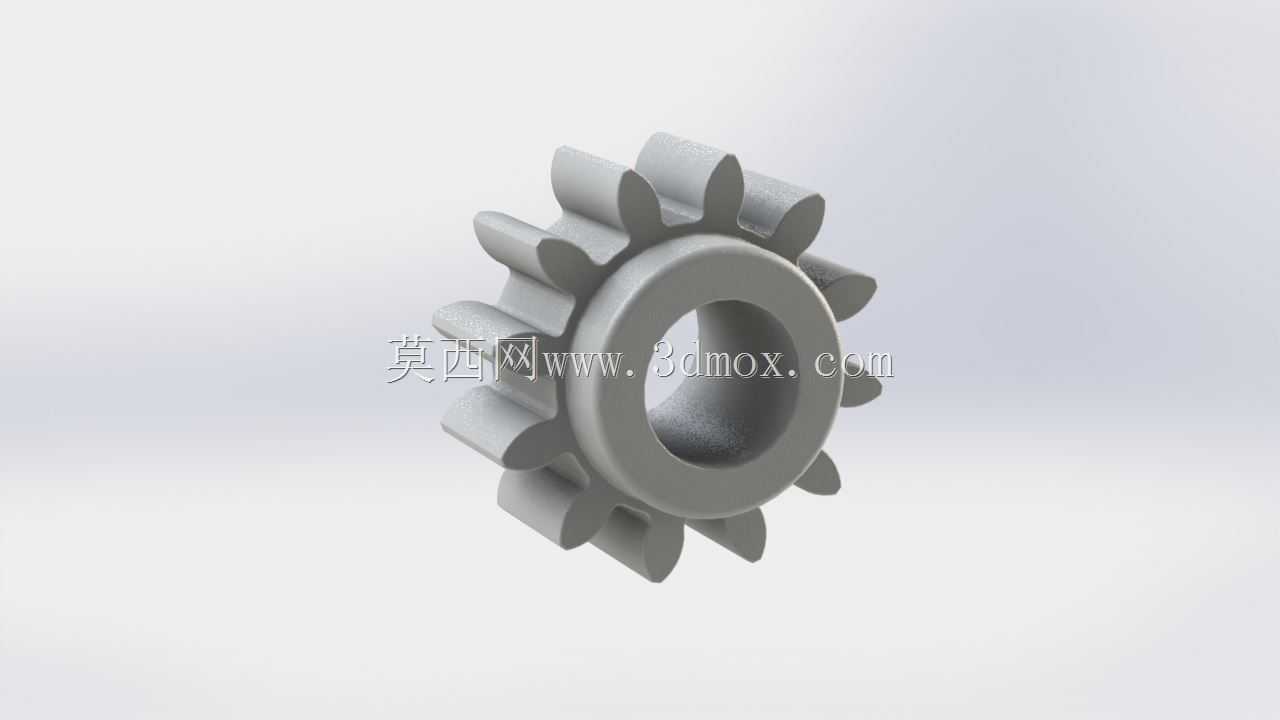

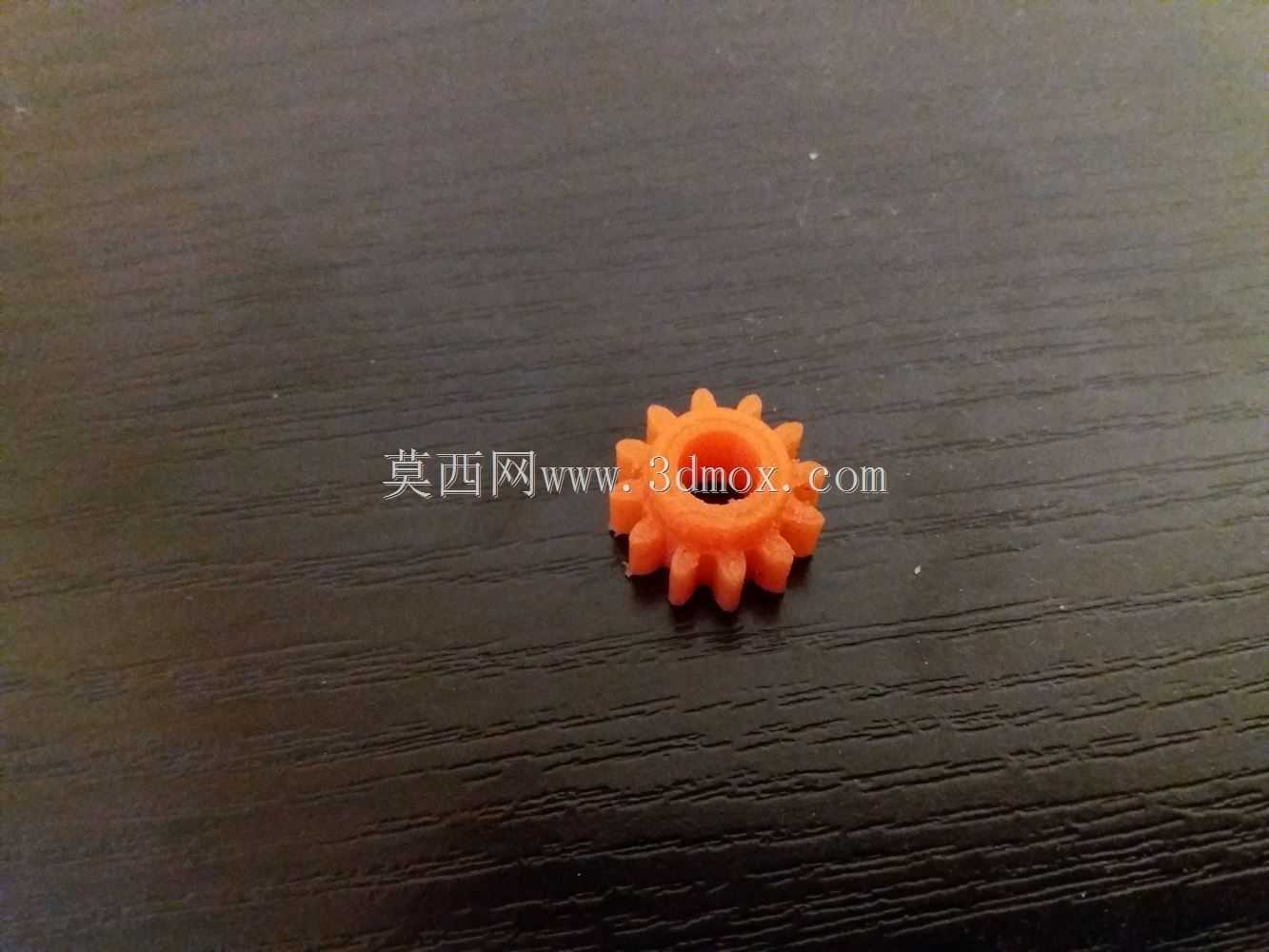

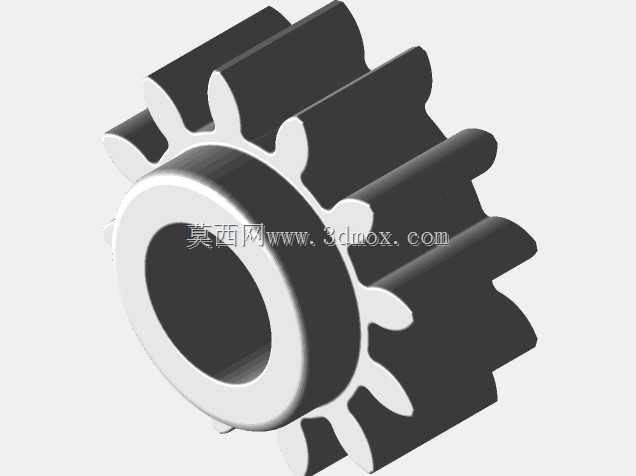

　　日常处理小型搅拌设备维修替换需求时，经常会遇到原厂齿轮因长期受交变载荷、食材或搅拌介质腐蚀出现断齿、磨损超差的情况，这类小模数传动齿轮往往没有单独的原厂备件供应，整机更换的成本又远高于零件本身的价值，因此逆向测绘后采用尼龙材料3D打印制作替换件，是小型维修场景下性价比极高的解决方案。这款齿轮是从故障家用搅拌设备中拆解测绘得到的替换件，采用尼龙材料制作，适配常规手持搅拌机、台式料理搅拌设备的一级传动位置，安装时需要匹配原有传动轴的过盈配合公差，内孔直径按照原厂轴径做0.02-0.05mm的过盈设计，无需额外键槽即可依靠材料自身的弹性抱紧传动轴，避免传动过程中出现打滑空转的问题。齿形采用标准渐开线圆柱直齿设计，齿顶圆、

　　齿根圆参数完全匹配原厂啮合齿轮的中心距要求，装配后齿侧间隙控制在0.1-0.15mm区间，既可以保证传动过程中无卡滞，也能避免间隙过大导致的传动噪音与冲击载荷。齿轮整体采用辐板式结构，中间轮毂位置做加厚处理，提升与轴配合位置的结构强度，避免长期传动时轮毂开裂；轮齿边缘做0.2mm的圆角过渡，减少啮合过程中的应力集中，同时降低尼龙材料蠕变带来的齿形变形风险。实际使用场景中，这类尼龙材质的替换齿轮可以满足家用搅拌设备日常处理软质食材、中等粘度搅拌介质的传动需求，相比原厂的POM材质齿轮，尼龙的自润滑性更好，啮合传动时噪音更低，同时具备足够的抗冲击性能，即使搅拌过程中遇到小块硬质异物卡滞，也能通过轮齿的微量形变吸收冲击能量，

　　避免烧坏驱动电机。测绘建模时需要重点关注原有齿轮的齿厚、公法线长度参数，不能单纯依靠卡尺测量齿顶圆直径推算齿形，否则打印完成后会出现啮合干涉、传动阻力过大的问题；安装时需要清理原有传动轴上的残留油污与磨损碎屑，将齿轮压装到位后手动转动输出轴，确认整圈转动无卡滞点后再装配设备外壳。这类替换齿轮也适用于同结构的小型食品加工设备、实验室小型搅拌装置的应急维修，不需要开模制作，仅通过三维测绘打印即可快速完成备件制作，大幅降低小型设备的维修成本与停机等待时间，对于设备维修、非标备件制作的从业者来说，这类小零件的逆向建模也是练习公差配合、齿形参数校核的典型案例，建模过程中需要平衡打印精度与装配公差的关系，考虑FDM打印过程中材料的收缩率，提前在模型尺寸上做对应补偿，保证打印完成的零件可以直接装配使用，不需要二次打磨修整。
