执行器用双联尼龙斜齿轮结构

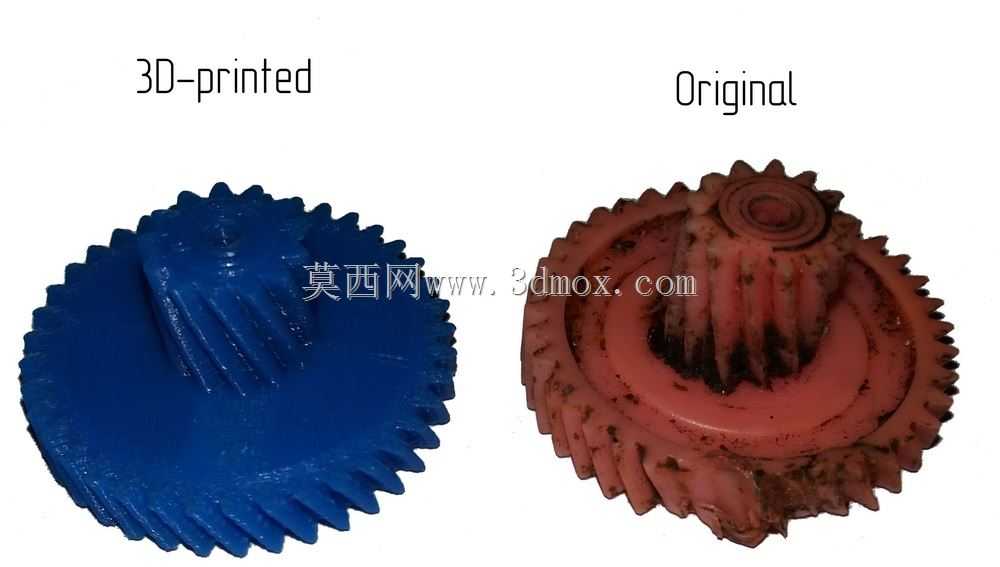

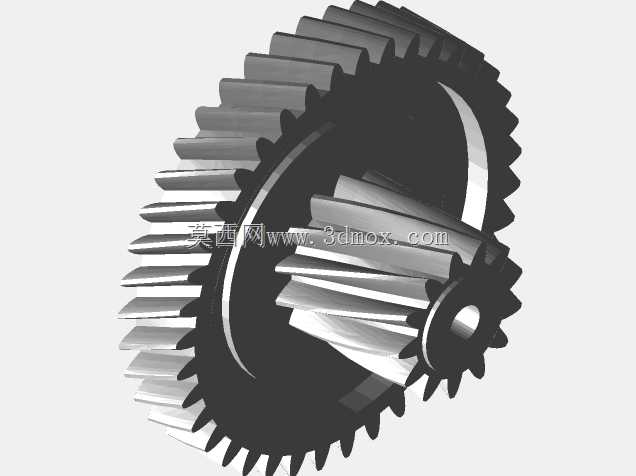

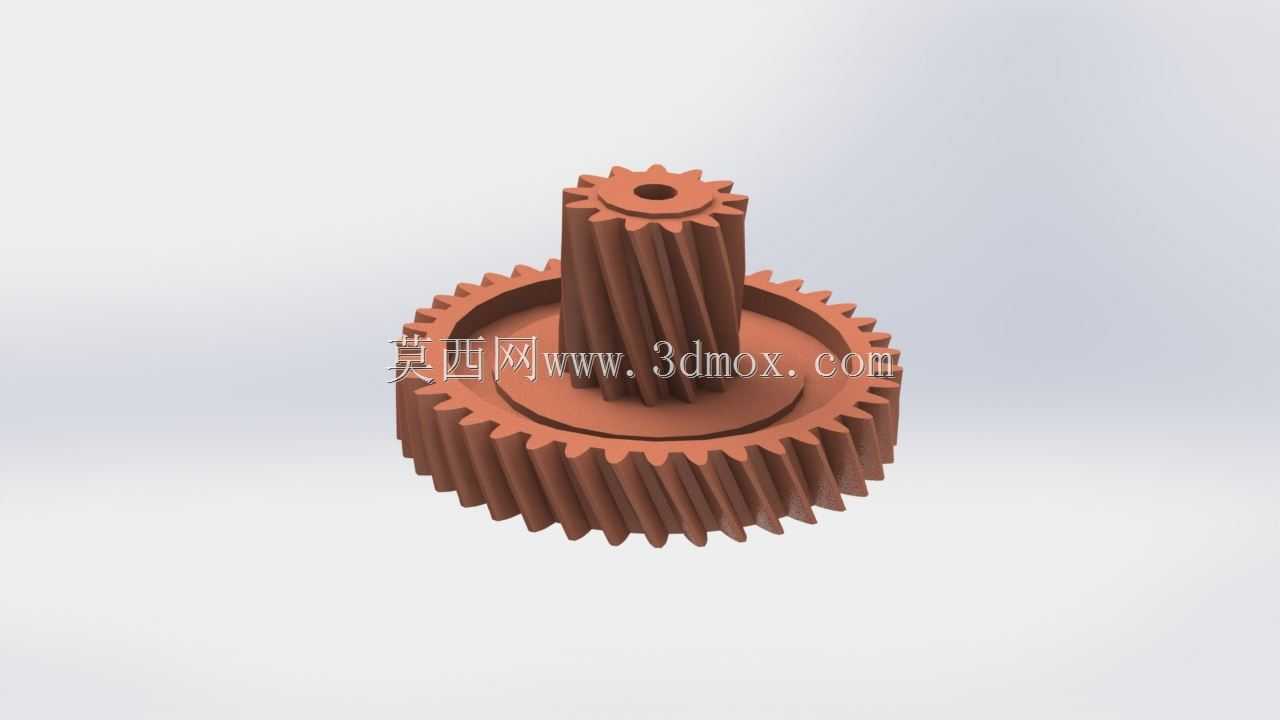

这款双联斜齿轮主要应用在小型回转类执行器的减速传动链路中，这类执行器常配套在楼宇自控风阀、小型流体控制阀、智能家居电动机构上，承担末端减速增扭的传动作用，日常工况多为低转速、中等载荷，长期处于间歇性启停的工作状态。从结构上看，零件采用同轴双联布局，上部为小模数小直径斜齿段，下部为大模数大直径斜齿段，两段齿圈与中间的轮毂基体为一体式结构，没有额外的拼接装配面，这种设计能避免分体装配带来的同轴度误差，减少传动过程中的齿面偏磨问题，同时也能压缩轴向安装空间，适配执行器内部紧凑的腔体布局。斜齿的齿向设计能让啮合过程中齿面接触为渐进式，相比直齿传动，啮合冲击更小，运行噪音更低，适合对静音有要求的民用、商用配套执行器场景，不会因为传动异响影响使用体验。材质选用尼龙注塑成型，这类工程塑料自润滑性能优异，不需要额外加注润滑脂就能满足长期传动需求，同时尼龙件自重轻，运转惯量小，能降低执行器驱动电机的启动负载，而且注塑工艺可以一次成型复杂的齿形与轮毂结构，批量生产时一致性好，成本控制优势明显。上部小齿段中心设计有带轴向定位的安装孔，孔位与执行器内部的输出轴配合，通过轴孔的过盈配合或者扁位定位传递扭矩，下部大齿段的齿顶圆、轮毂的台阶尺寸都严格匹配执行器内部的安装腔边界，安装后齿侧间隙控制在合理范围，既不会因为间隙过大出现传动回差，也不会因为间隙过小出现卡滞、运转阻力过大的问题。建模过程中需要重点关注两段齿圈的同轴度公差，齿形的螺旋角参数要与配对齿轮完全匹配，同时轮毂处的拔模斜度要符合注塑工艺要求，避免生产时出现脱模变形，齿面的粗糙度要控制在合理区间，减少注塑飞边对啮合精度的影响，安装孔的尺寸公差要满足与轴的配合要求，避免运转时出现打滑、偏心的问题。这类齿轮在执行器出现过载卡滞时，往往是最先出现断裂失效的零件，相当于传动链路中的保险件，失效后不会烧坏驱动电机，更换成本也极低，拆解失效件逆向建模时，要准确还原齿形参数、各段台阶的轴向尺寸与径向尺寸，确保替换件安装后能完全匹配原有传动链路的啮合关系，不需要额外调整其他零件的位置就能直接装配使用。
