KradexZ36型ABS塑料电气设备外壳结构

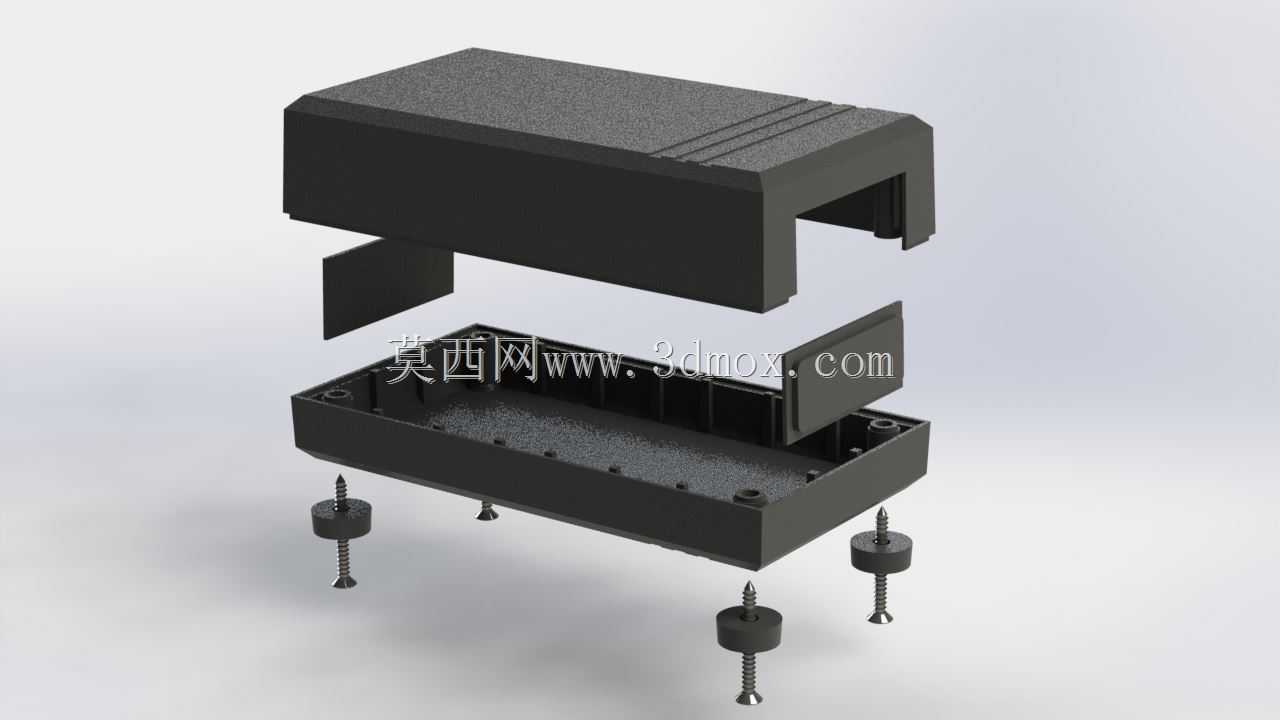

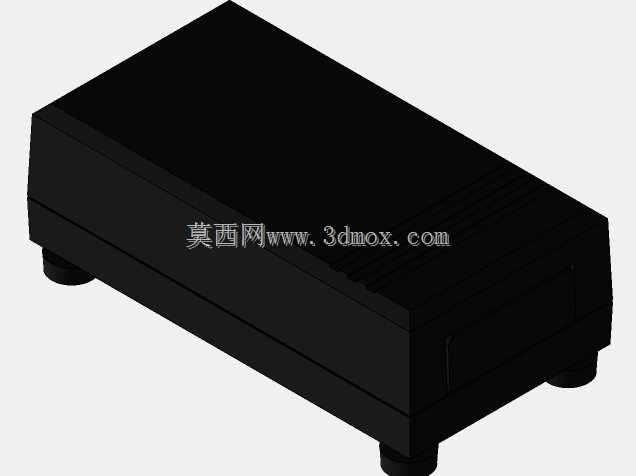

这款分体式塑料壳体在小型电气、电子类项目中应用十分广泛，日常做工控信号转换模块、小型传感信号调理电路、桌面式数据采集单元的外置防护结构时，这类壳体是选型清单里的高频选项。它采用上下扣合的分体结构，上盖为带侧边挡边的罩式设计，扣合时能完全包覆底座的侧边安装沿，配合内部预设的卡槽结构，不需要额外打胶就能实现基础的防尘防护，应对常规室内工控场景的浮尘、少量泼溅完全足够。底座部分做了整圈的安装柱预留，柱体内嵌铜质螺母嵌件的位置已经在建模时留好余量，PCB板可以直接通过自攻螺丝固定在底座的安装柱上，不需要额外做支撑结构的设计，能大幅缩短小批量项目的结构开发周期。底座底部预留了四个带减震脚垫的安装位，配套的自攻螺丝与橡胶减震脚垫直接对应安装孔位，既可以通过脚垫直接放置在桌面、设备机柜层板上使用，也可以拆掉脚垫，通过底部的沉头孔直接将壳体固定在设备安装面板、DIN导轨转接板上，安装适配性覆盖了桌面式、固定式两种常见的小型电气设备布置需求。从结构设计思路来看，这款壳体的壁厚做了均匀化处理，所有转角位置都预留了注塑工艺要求的圆角，避免注塑生产时出现应力集中导致的开裂、缩痕问题，上盖表面的细条状防滑筋既做了外观区分，也能在拆装扣合时增加手指摩擦力，不需要额外借助工具就能完成开盖操作。壳体内部的走线槽位在底座侧边做了预留开口，用户可以根据实际接线需求选择敲落对应位置的挡片，引出电源、信号线缆，不需要额外开孔加工。上下盖的配合间隙控制在0.15mm以内，既保证扣合时的顺畅度，也能避免间隙过大导致的灰尘侵入，同时不会因为间隙过小出现扣合错位、拆装卡顿的问题。材质选用聚苯乙烯与ABS共混的塑料原料，兼顾了ABS的抗冲击韧性与聚苯乙烯的尺寸稳定性，在-10℃到60℃的常规工作环境下不会出现明显的形变，能稳定保护内部的电路板与电子元器件，避免外力磕碰、环境浮尘对电路运行造成干扰。
