8.4英寸LQ084V3DG02工业显示模组结构

　　在工业人机交互终端、嵌入式设备操控面板、小型工控监测装置的选型与结构适配环节，这类8.4英寸的显示模组是应用频次极高的核心显示部件，很多做设备结构开发的工程师在做腔体布局时，都会优先把这类规格的显示屏安装边界作为结构限位的核心参考。从实际使用场景来看，这款显示模组常被搭载在固定式工业操作站、便携检测设备、机床旁侧的状态显示终端上，用来实时呈现设备运行参数、工艺组态画面、故障报警信息，部分带触控叠加层的同规格型号还能直接完成参数输入、指令触发的交互操作，替代传统的按键式操作面板，压缩设备操控区的占用空间。

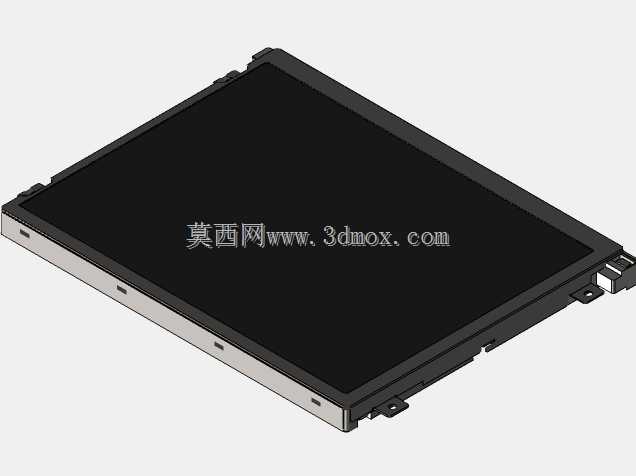

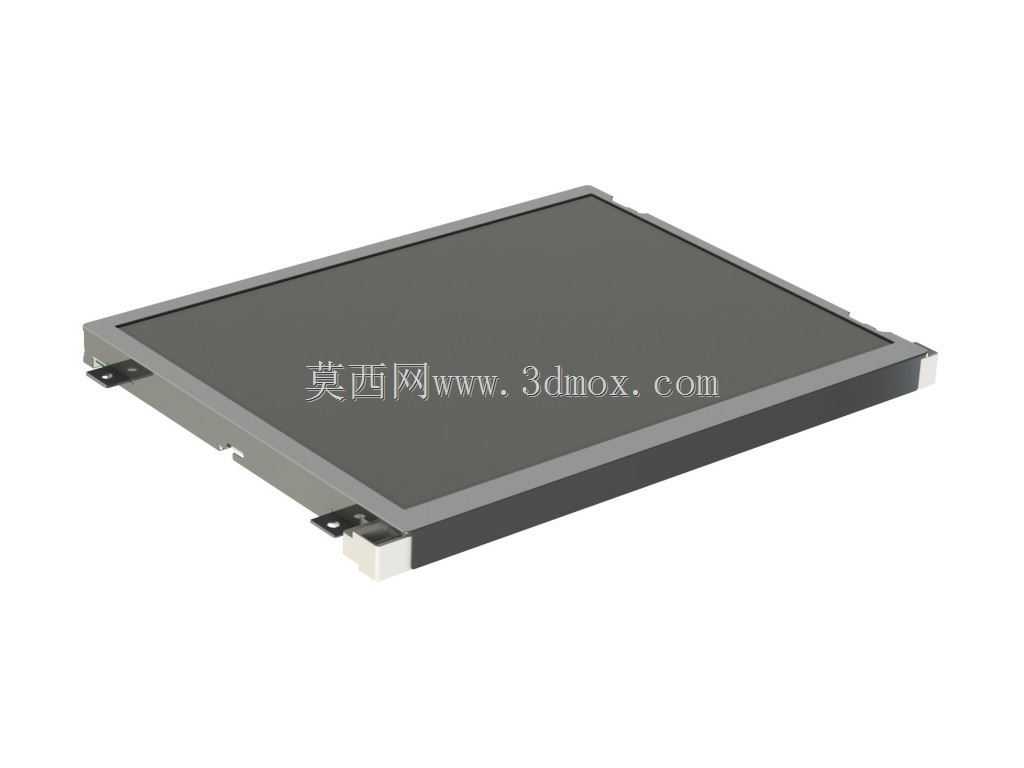

　　从结构设计思路来看，这款模组采用金属中框包裹液晶面板的封装形式，侧边预留的固定耳片是安装定位的核心结构，耳片上的安装孔位做了沉边处理，装配时可以用M2.5规格的盘头螺丝直接锁附在设备前壳的内部支撑柱上，不需要额外增加压条结构，能有效减少前壳的加工工序。模组的整体厚度控制在较薄的区间，侧边伸出的FPC排线接口位置做了避让缺口设计，结构工程师在排布内部走线时，不需要为排线预留过大的弯折空间，只要在接口对应位置留出10mm左右的走线间隙，就能避免排线被壳体挤压导致的接触不良问题。

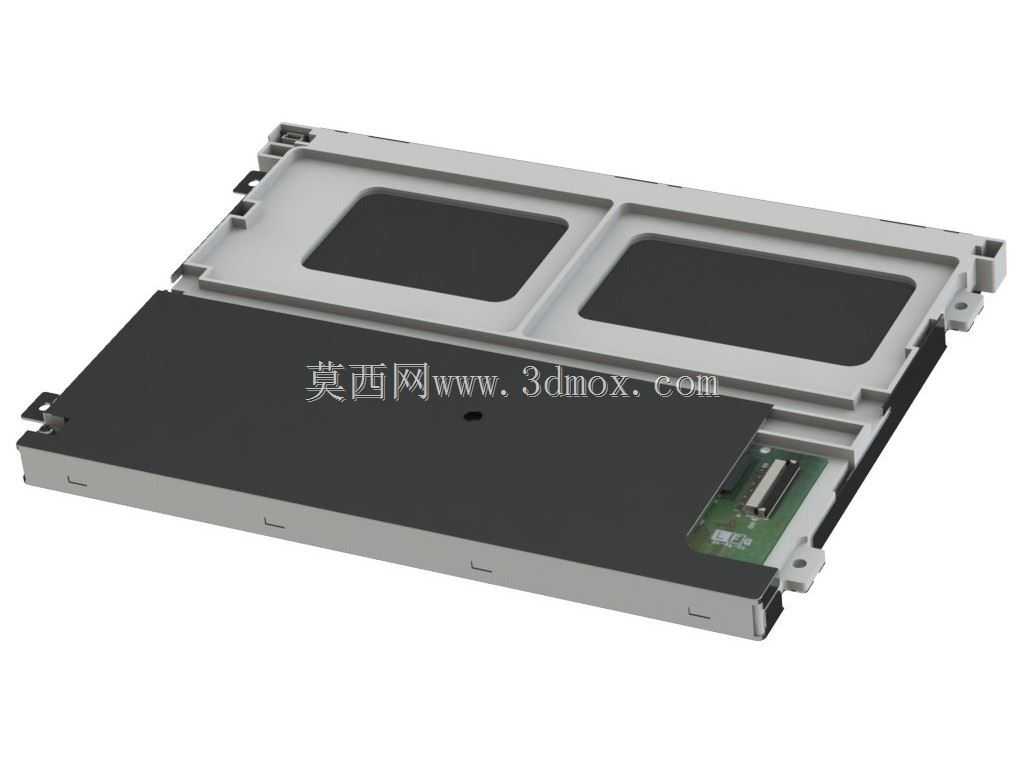

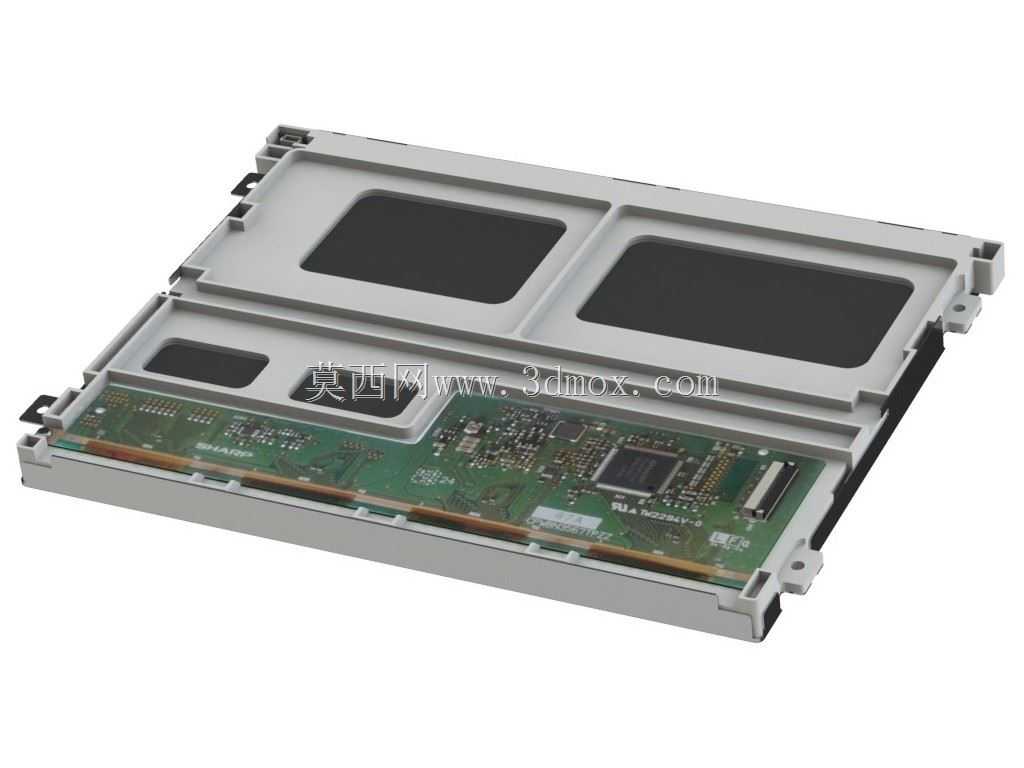

　　做安装边界校核时需要注意，模组的可视区边缘到金属外框有3mm左右的非显示黑边，前壳的视窗开口尺寸要比可视区单边大0.5mm，同时比金属外框单边小2mm，这样既能保证可视区完全不被壳体遮挡，又能通过前壳的止口挡住模组侧边的封装缝隙，避免灰尘、切削液溅入设备内部。模组的背部驱动板区域做了局部凸起，布局内部主板、电源模块的时候，要对应这个凸起位置留出足够的安全间隙，避免元器件顶到显示屏背部造成液晶层受压出现亮斑。

　　从功能适配的角度，这类工业级显示屏的工作温度区间覆盖了常规车间的环境温度范围，不会因为车间内的温度波动出现显示偏色、响应延迟的问题，金属外框的接地引脚可以直接连接设备的接地端，能有效降低车间内变频器、伺服电机工作时产生的电磁干扰，避免屏幕出现水波纹、闪屏的现象。很多做小型自动化设备改造的项目里，工程师会直接选用这款模组替换老旧设备上的CRT显示部件，不需要大幅改动原有操作面板的开孔尺寸，只需要重新适配固定孔位就能完成升级，大幅缩短设备改造的周期。
