5.7英寸工业嵌入式液晶显示模组结构

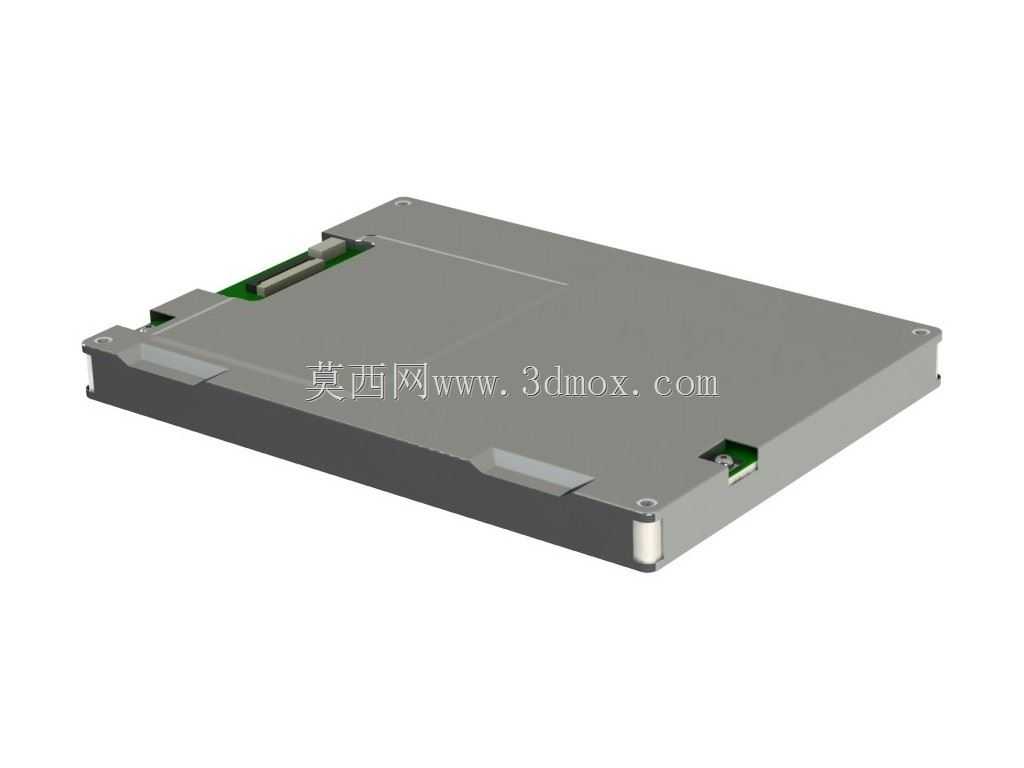

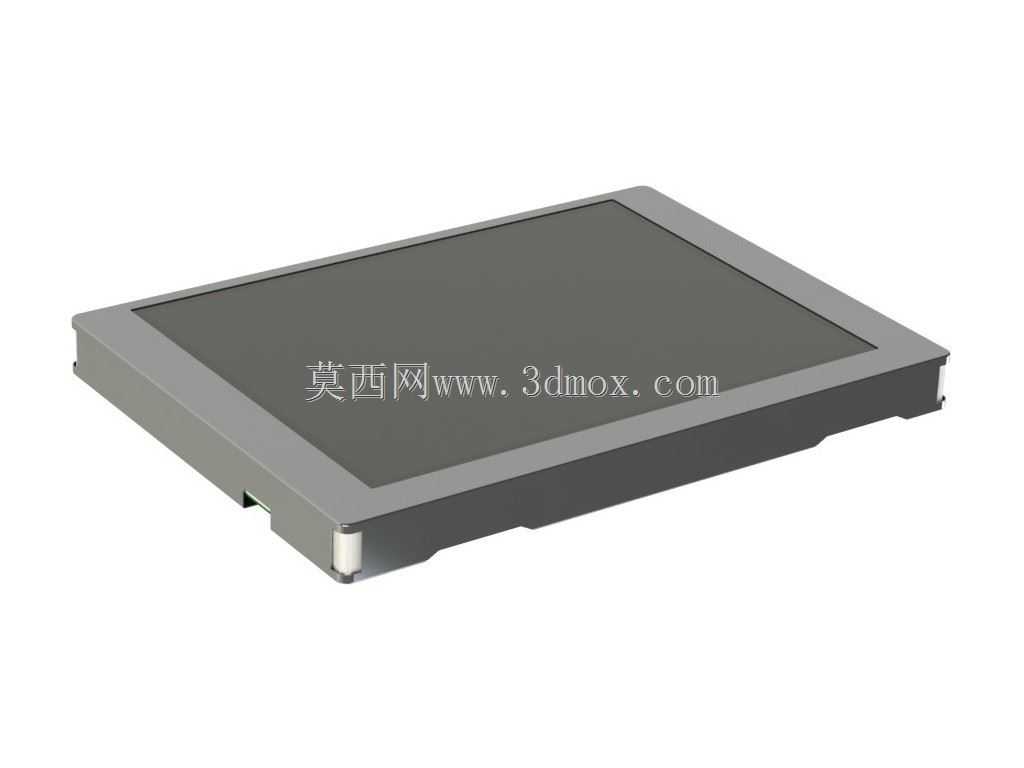

　　这款5.7英寸的显示模组，在工业控制终端、小型嵌入式检测设备、便携工业监测仪器里的应用占比很高，很多做小型工控机、手持检测设备、设备侧装状态显示屏的结构工程师，在选型阶段都会优先参考这类成熟的屏体结构做适配设计。从实际使用场景来看，这类屏体大多安装在设备操作面板的预留开孔位，日常需要耐受车间内的粉尘、轻微油污溅射，以及设备运行带来的持续微幅振动，所以整个外框的结构强度、安装位的公差匹配是设计时优先考量的点。屏体的正面是齐平的窄边金属外框，边框做了微倒角处理，既可以避免安装时刮伤操作人员，也能在嵌入面板后和安装面贴合更紧密，减少缝隙积灰的可能。背部的壳体采用一体化冲压成型的金属结构，边角处做了折弯加强处理，

　　既可以屏蔽内部驱动板的电磁干扰，也能提升整体结构的抗形变能力，避免设备运输或者长期振动过程中屏体出现松动、接触不良的问题。设计这类屏体结构的时候，首先要确认的是安装边界尺寸，屏体的整体厚度控制在适配多数嵌入式安装的区间，背部预留的排线出口位置做了避让槽，方便FPC排线弯折走线，不会因为安装挤压导致排线破损。屏体的四个安装固定位分布在背部壳体的边角处，采用内嵌式的固定柱设计，螺丝锁付后不会突出正面边框，保证安装后正面的平整度。从功能适配的角度来说，这类屏体的显示区域做了防眩光的表面处理，在车间强光环境下也能清晰显示设备运行参数、状态告警信息，不会因为反光导致操作人员读值出错。外框和背部壳体的衔接处做了卡扣加局部点胶的密封设计，

　　能够达到基础的防尘防泼溅等级，适配多数普通工业场景的使用需求，不需要额外加装透明保护罩就能直接使用。在做整机结构适配的时候，工程师只需要按照屏体的最大外轮廓尺寸预留安装开孔，在对应固定柱的位置设计锁付柱即可，不需要额外做复杂的屏体固定结构，能有效缩短整机的结构开发周期。屏体的背部还预留了驱动板的安装空间，不需要额外将驱动板外置，进一步缩小了整个显示单元的占用空间，对于内部安装空间紧凑的小型设备来说十分友好。另外，屏体的边角处做了缓震设计，在安装到设备面板时，可以搭配薄型橡胶垫圈，进一步抵消设备运行带来的振动，避免长期振动导致屏体出现显示异常、连接松动的问题，提升整个设备运行的稳定性。
