USB接口密封连接金属防护外壳结构

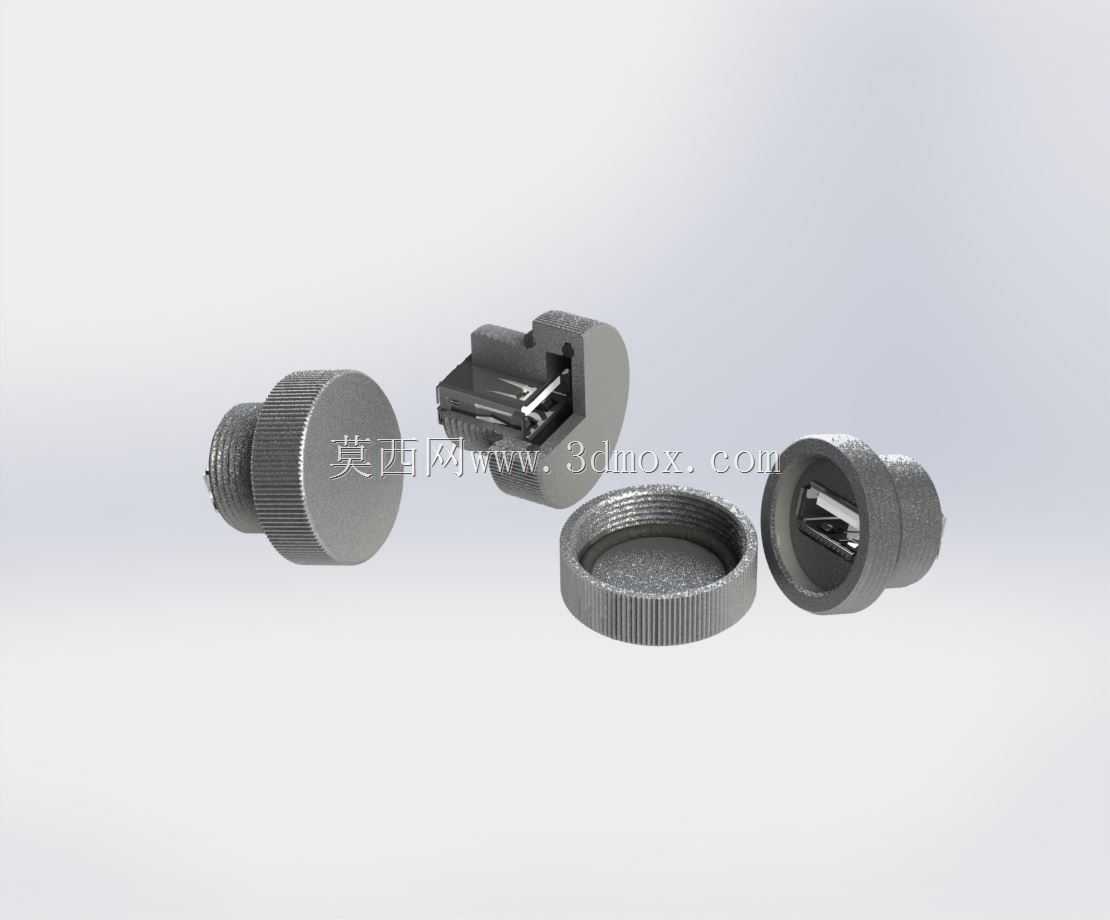

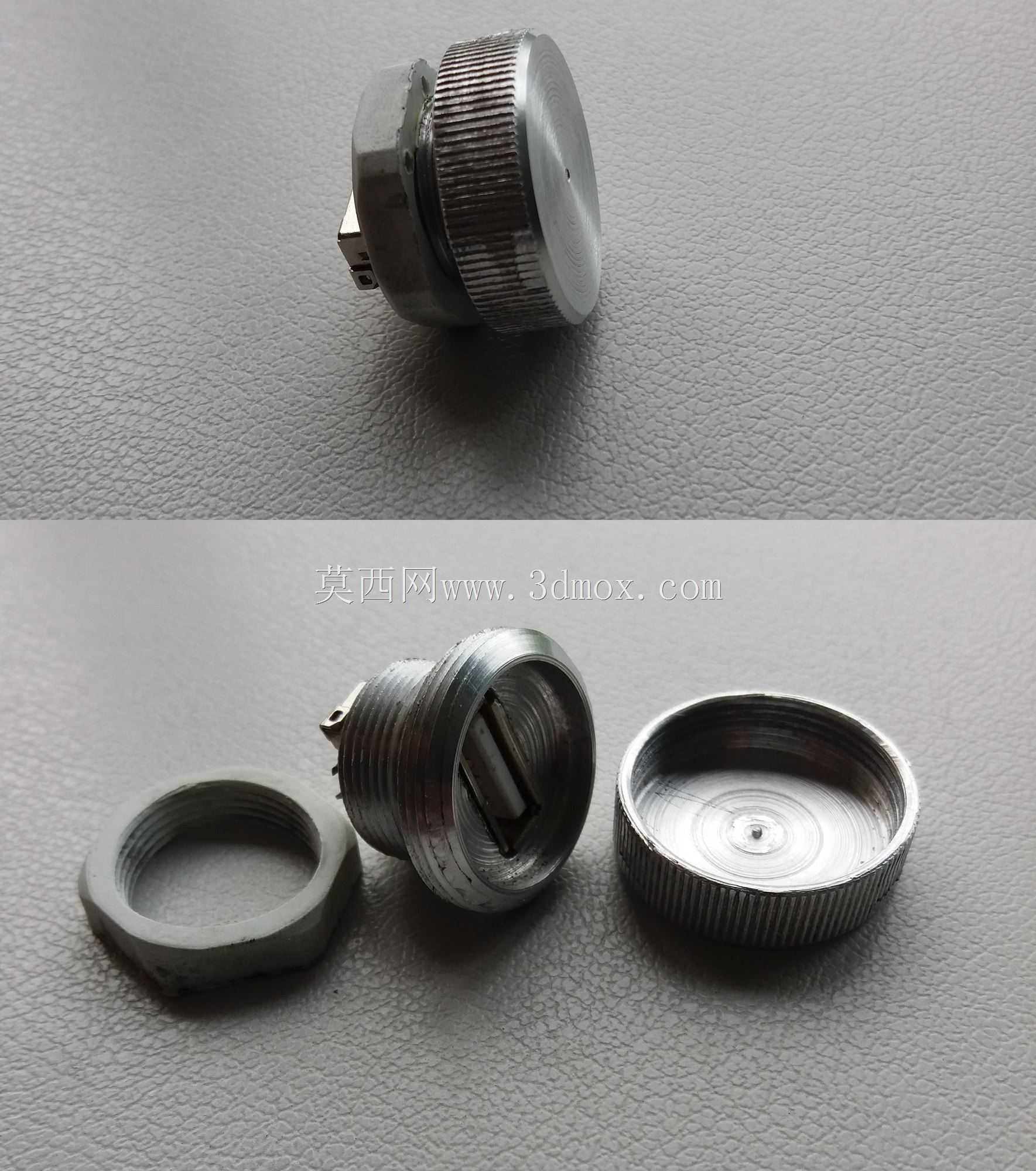

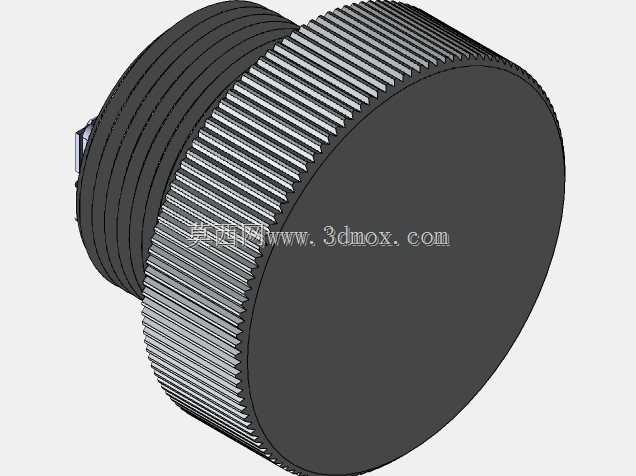

在工业现场布线、户外设备外接USB接口的场景中，常规USB公头直接插接后缺乏有效密封防护，长期暴露在粉尘、凝露、轻度溅水环境下容易出现针脚氧化、接触不良甚至接口短路的问题，不少设备运维人员会额外缠绕防水胶带做临时防护，但这种方式拆装效率低，重复使用性差，还容易在接口处残留胶渍影响后续插接。这款USB密封连接器外壳正是针对这类痛点设计，整体采用分体式旋合结构，包含带外螺纹的插接基座、滚花旋合帽、内置密封槽的主体腔体几个核心部分，安装时先将基座从设备面板的预留开孔处穿出，把USB母座固定在腔体内部的定位卡槽里，再将穿好USB公头的旋合帽与基座螺纹旋紧，就能在接口外围形成封闭的防护空间，避免外界杂质侵入接口接触区域。设计时特意将外壳主体的壁厚控制在1.2mm，既保证铝合金材质加工后的结构强度，不会在日常插拔受力时出现形变开裂，也不会因为壁厚过大占用过多设备面板后方的安装空间，整体安装边界控制在直径18mm、轴向长度22mm的范围内，适配市面上绝大多数标准USB-A型接口的安装开孔尺寸，不需要对原有设备面板做额外扩孔改造就能直接替换安装。外壳外侧的滚花纹理做了0.3mm深度的网纹处理，即使操作人员戴防滑劳保手套也能顺利完成旋合拆装，不需要借助额外工具。腔体内部预留了1mm的密封胶圈安装位，可搭配标准丁腈橡胶O型圈实现IP65级别的静态密封，完全满足户外机柜、车间生产设备、便携式检测仪器的外接USB接口防护需求。考虑到后续小批量试制的便利性，整体结构没有设计倒扣、细小深筋等难加工特征，不管是采用铝合金车削加工做手板验证，还是用PLA、ABS材料通过3D打印制作功能样件，都能顺利成型，不需要额外做支撑拆除后的二次打磨处理，接口对位处设计了15度的导向倒角，公头插入时能自动滑入对位，不会出现针脚顶歪的问题。旋合到位后外壳端面与基座之间预留0.2mm的压紧余量，能保证胶圈被均匀压缩，不会出现因为旋紧力度过大导致胶圈挤破、或者力度不足密封失效的问题。
