C型螺杆式手动夹钳结构设计

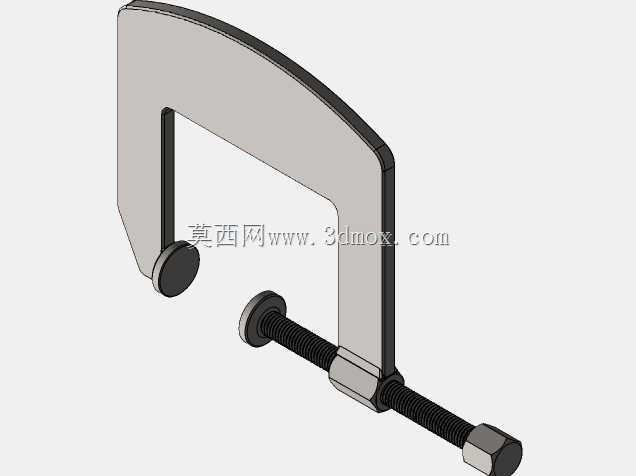

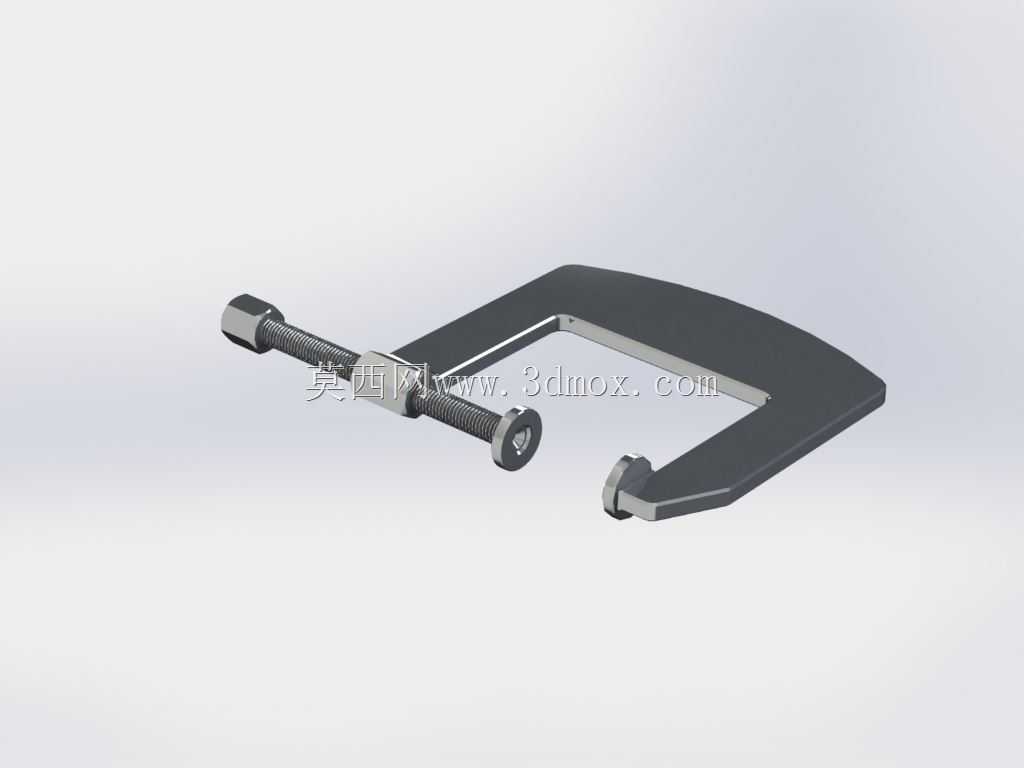

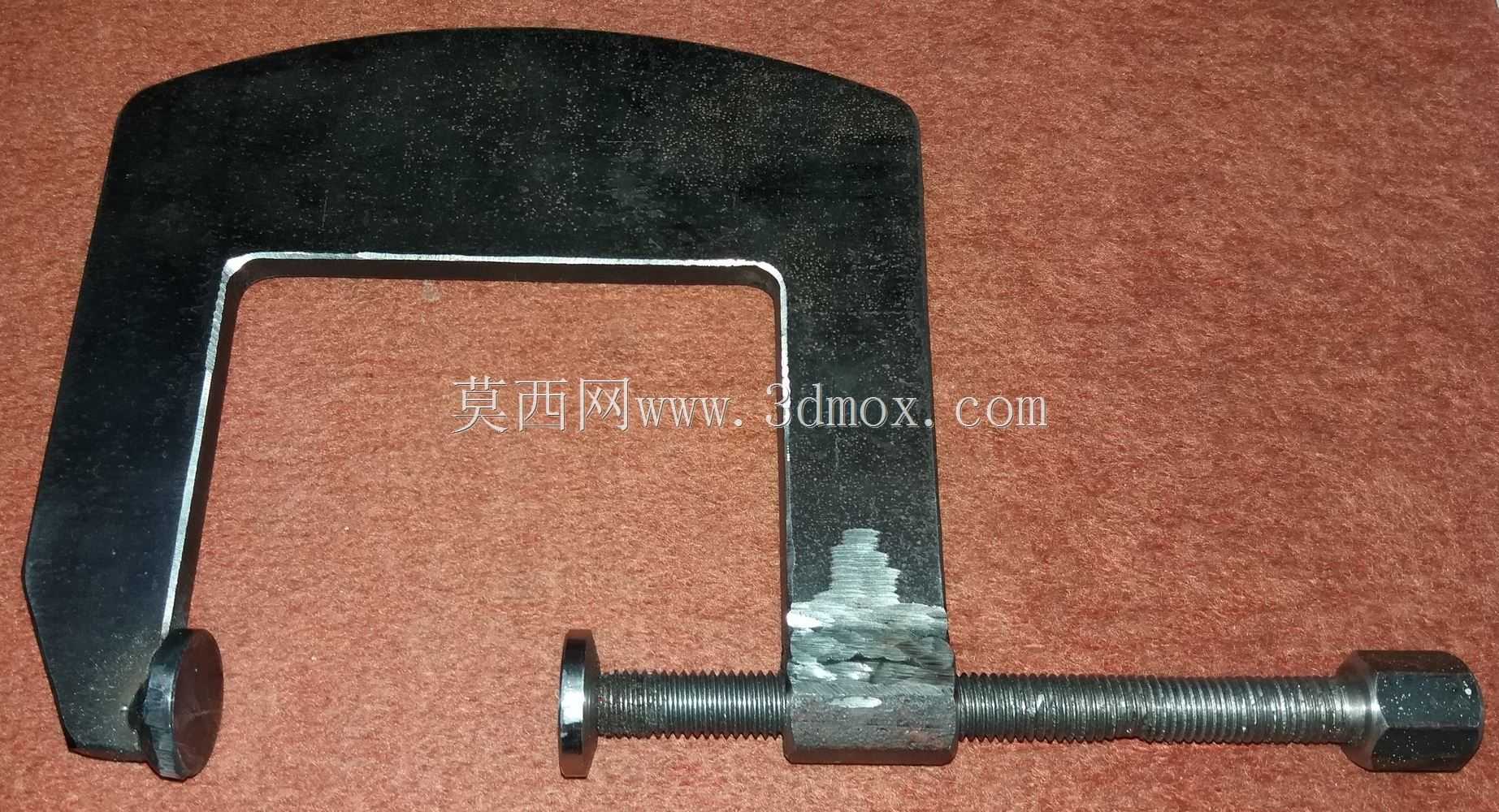

这款C型结构的手动夹钳，是车间现场加工、装配、焊接工序里极为常用的夹持类工装，整体采用开放式C形架体作为主体承载结构，架体截面做了等强度变厚度设计，在螺杆受力的承压侧做了局部加厚处理，避免大夹持力下出现架体开口变形、夹持精度失效的问题。架体开口端的固定压头做了圆弧过渡的接触端面，不会在被夹持工件表面留下过于明显的压痕，适配不同表面处理状态的工件夹持需求，不管是毛坯件的粗定位焊接，还是精加工件的辅助装配固定，都能通过调整螺杆进给量匹配不同厚度的工件夹持。螺杆部分采用梯形传动螺纹，相比普通三角螺纹拥有更好的自锁性能，夹持到位后不会因为加工过程中的振动出现松脱，螺杆尾端搭配了滚花防滑拧头，不需要额外借助扳手就能手动完成快速夹紧与松脱操作，在小批量多工位的作业场景下，能大幅减少工装装夹的辅助时间。从安装适配边界来看，这款夹钳的开口深度覆盖常规车间小件加工的夹持范围，架体背部做了平整的安装基准面，既可以手持直接使用，也能通过螺栓将架体固定在工作台面上作为固定式夹具使用，适配钻床打孔、工件粘接、小型组件拼装等多种作业场景。设计过程中重点考量了受力传递路径，螺杆的顶推轴线与架体固定压头的中心完全重合，避免夹持过程中出现偏载力矩，防止工件被夹翘、夹偏，架体的边角全部做了倒钝处理，没有尖锐的加工毛刺，日常取放使用时不会划伤操作人员。在焊接作业场景下，这款夹钳可以快速固定两个待拼接的钣金件、型材件，调整好拼接间隙后直接拧紧螺杆就能完成定位，不需要额外的辅助人员扶持，单人就能完成小件的焊接定位作业；在机加工辅助工序里，它可以用来固定待划线的毛坯工件，或者在装配过盈配合小件时作为辅助施压工具，适配多场景的灵活使用需求。整体结构没有冗余的复杂零件，所有部件都具备良好的加工工艺性，架体可以通过型材切割后铣削成型，螺杆、压头等零件都采用标准件改制即可，后期维护更换配件的成本极低，适合车间批量配置作为通用工装使用。
