PUI Audio插针式有源蜂鸣器结构设计

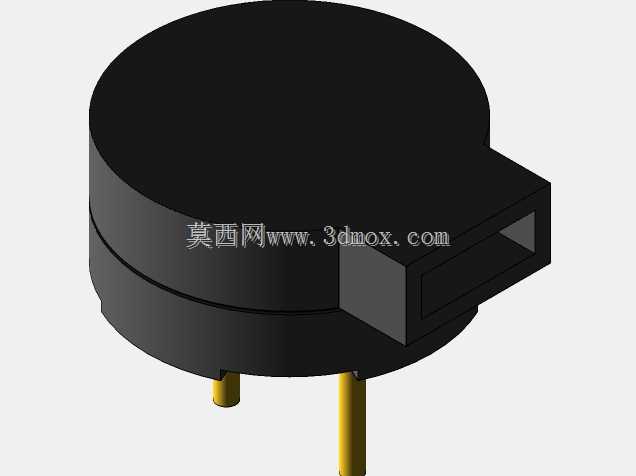

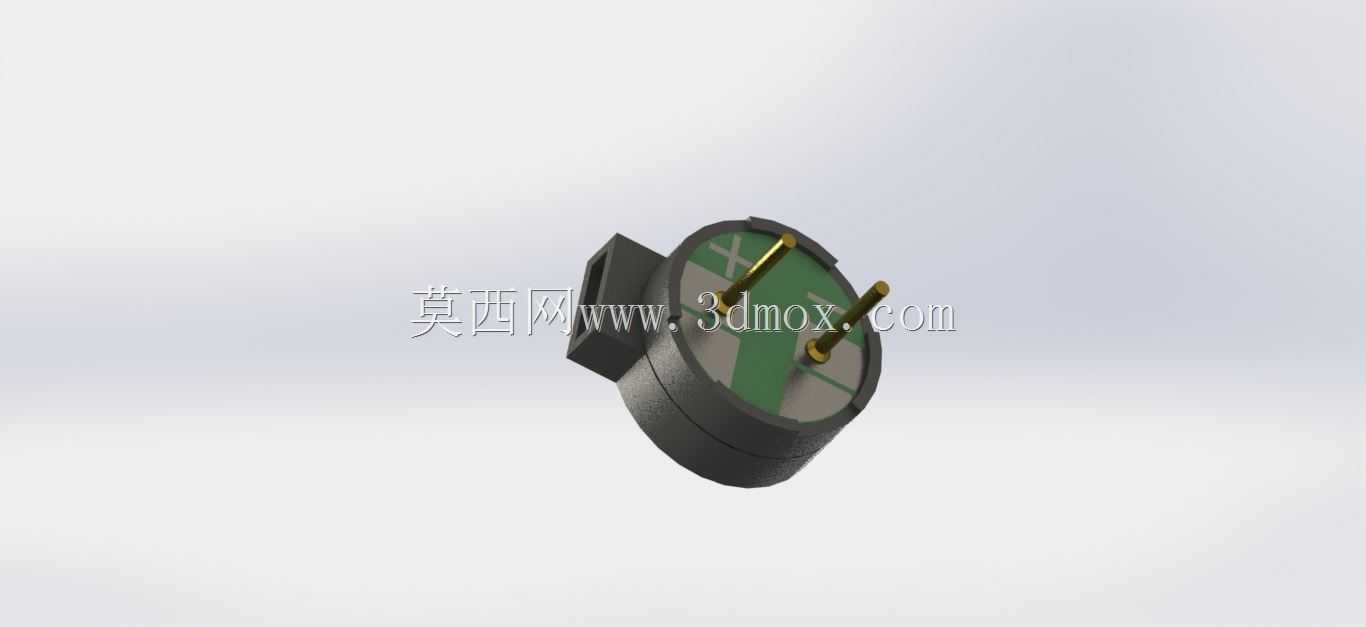

这款插针式蜂鸣器是工业控制、消费电子、车载电子领域常用的声讯提示器件，日常选型中常被用于设备故障报警、操作反馈提示、状态预警等场景，比如工控柜的异常告警、小家电的操作提示音、车载设备的盲区预警触发，都需要这类小体积发声器件完成声信号输出。从结构设计来看，这款蜂鸣器采用圆形塑壳主体搭配侧置安装耳的布局，两个平行插针从端面引出，适配PCB板直插焊接工艺，安装耳上预留的固定孔可配合螺丝完成额外加固，避免设备长期振动场景下插针焊点出现疲劳脱落的问题。设计时需要重点考量安装边界的匹配：主体圆柱直径控制在常规小型蜂鸣器的通用尺寸区间，插针间距符合行业通用的2.54mm排针间距标准，可直接适配多数通用PCB的焊盘布局，不需要额外改板；安装耳的突出高度与主体端面齐平，焊接后安装耳可紧贴PCB板面，既可以限制器件插装深度，避免插针过深顶到板面对侧元件，也能在点胶加固时提供更大的粘接接触面积。从功能特性上，这类电磁式蜂鸣器依靠内部振荡电路驱动膜片发声，不需要外部额外搭配驱动电路，给定额定电压即可输出稳定的提示音，相比贴片式蜂鸣器，直插结构的抗振动性能更优，适合在工业设备、工程机械这类存在持续振动的工况下使用。建模过程中需要重点还原插针的倒角细节、塑壳的分模线位置、安装耳的沉孔结构，这些细节会直接影响后续结构装配时的干涉检查——比如插针端部的倒角是为了插装时顺利对准焊盘孔，安装耳的沉孔可以让螺丝头完全埋入，不会突出表面影响周边元件布局。在做整机结构布局时，这类蜂鸣器的出声面需要预留至少1mm的空隙，不能紧贴外壳或者其他元件，否则会导致声音被遮挡，音量出现明显衰减；同时插针的焊接长度需要控制在露出焊盘1-1.5mm，过长容易在波峰焊时出现连锡问题，过短则会导致焊接强度不足。另外塑壳侧面的定位凸台是为了自动化插装时匹配设备的吸嘴定位，建模时不能忽略这个小结构，否则会导致SMT或者THT插件设备无法准确识别抓取，影响量产装配效率。
