高压直流输出电流源模块结构设计

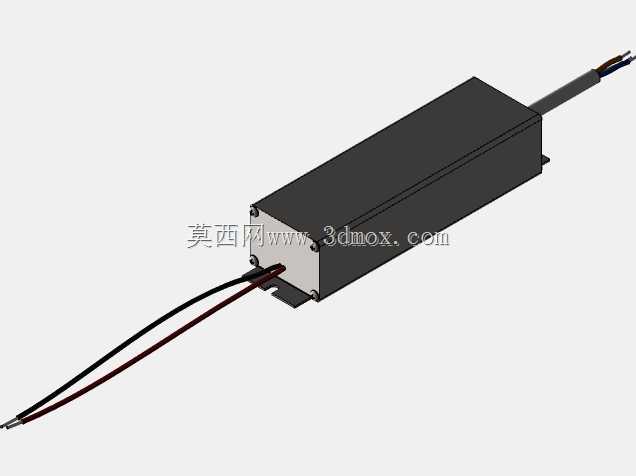

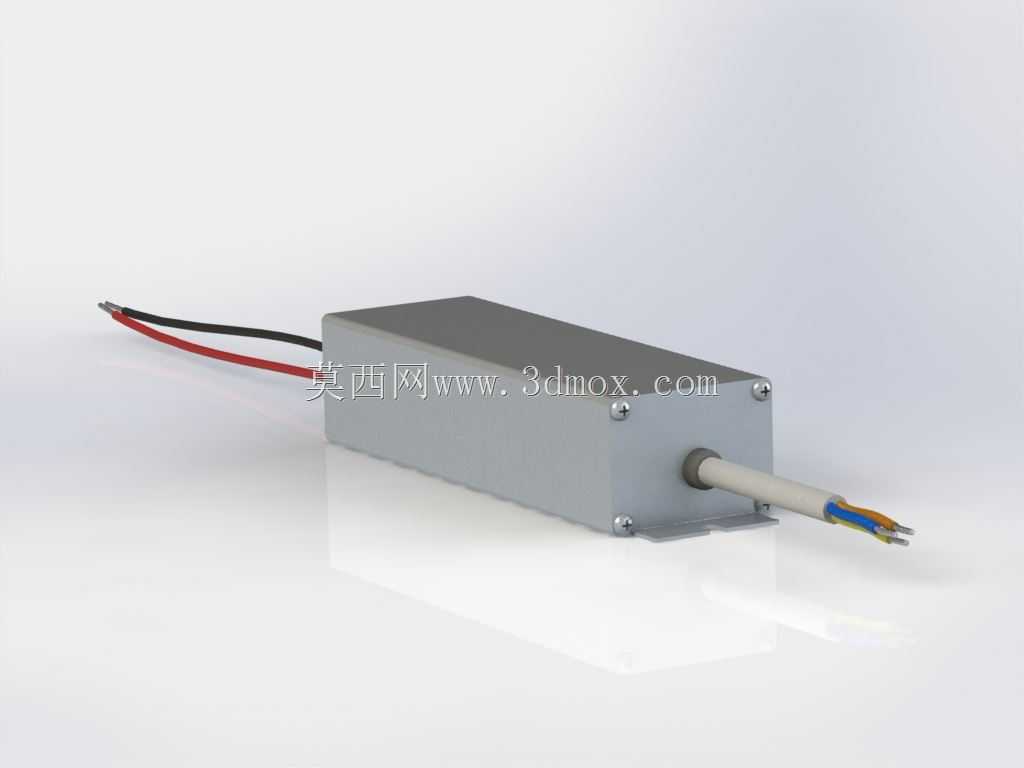

这款电流源模块在工业照明驱动、小型工控设备供电、实验室直流供电场景中应用广泛，能够在宽幅交流输入工况下稳定输出恒定直流电流，为后端负载提供可靠的供电保障，避免输入电压波动导致的负载工作异常、光源频闪、精密器件供电不稳等常见工程问题。从结构设计角度看，整体采用封闭式铝合金拉伸壳体，壳体侧壁预留固定安装耳，安装耳上开设标准通孔，可直接通过螺丝固定在设备内壁的安装平面上，安装边界适配多数紧凑型工控设备的内部预留空间，不需要额外设计复杂的转接固定结构，能有效缩短设备整体的结构开发周期。壳体两端做了密封处理，输入侧引出红黑两根交流输入引线，红色对应火线、黑色对应零线，接线时可直接对接设备内部的交流供电回路，不需要额外做端子转接；输出侧采用带护套的多芯输出线缆，线缆与壳体衔接处做了应力释放结构，避免设备运输、使用过程中线缆拉扯导致内部电路焊点脱落，提升长期使用的结构可靠性。设计过程中充分考虑了散热需求，铝合金壳体本身兼具散热功能，内部功率器件直接贴合壳体内壁安装，工作时产生的热量可通过壳体快速向外散发，不需要额外加装散热风扇，既降低了整体运行噪音，也避免了风扇进灰带来的维护需求，适配粉尘较多的工业现场使用场景。壳体边角做了钝化处理，没有尖锐毛刺，装配过程中不会划伤操作人员手部，也不会刮破设备内部的其他连接线束。输入电压覆盖常规工业交流供电范围，输出端可稳定提供适配低压直流负载的电压与恒定电流，尤其适配大功率LED照明模组、小型直流传感器、实验室测试用恒流负载等场景的供电需求，在结构建模时可直接调用该模型完成设备内部的布局排布，提前核对安装孔位、走线空间与周边器件的安全间隙，减少实际打样过程中的结构干涉问题。模块整体外形为规整长方体，在设备内部布局时可贴壁安装，最大化节省内部空间，线缆引出方向可根据实际安装需求调整，适配不同走线方向的设备结构设计。
