工业设备嵌入式显示控制台结构设计

这款显示控制台是面向工业现场电控系统开发的嵌入式人机交互终端，主要适配移动工程设备、小型自动化机组的本地操控需求，常见于工程机械车载电控舱、小型产线设备侧装操控位、户外作业装备的操作端，承担设备运行参数显示、功能指令输入、运行状态反馈的核心作用，替代传统分散式按钮指示灯组，将状态可视化与操作输入集成在同一单元内，减少现场布线复杂度与操作位占用空间。

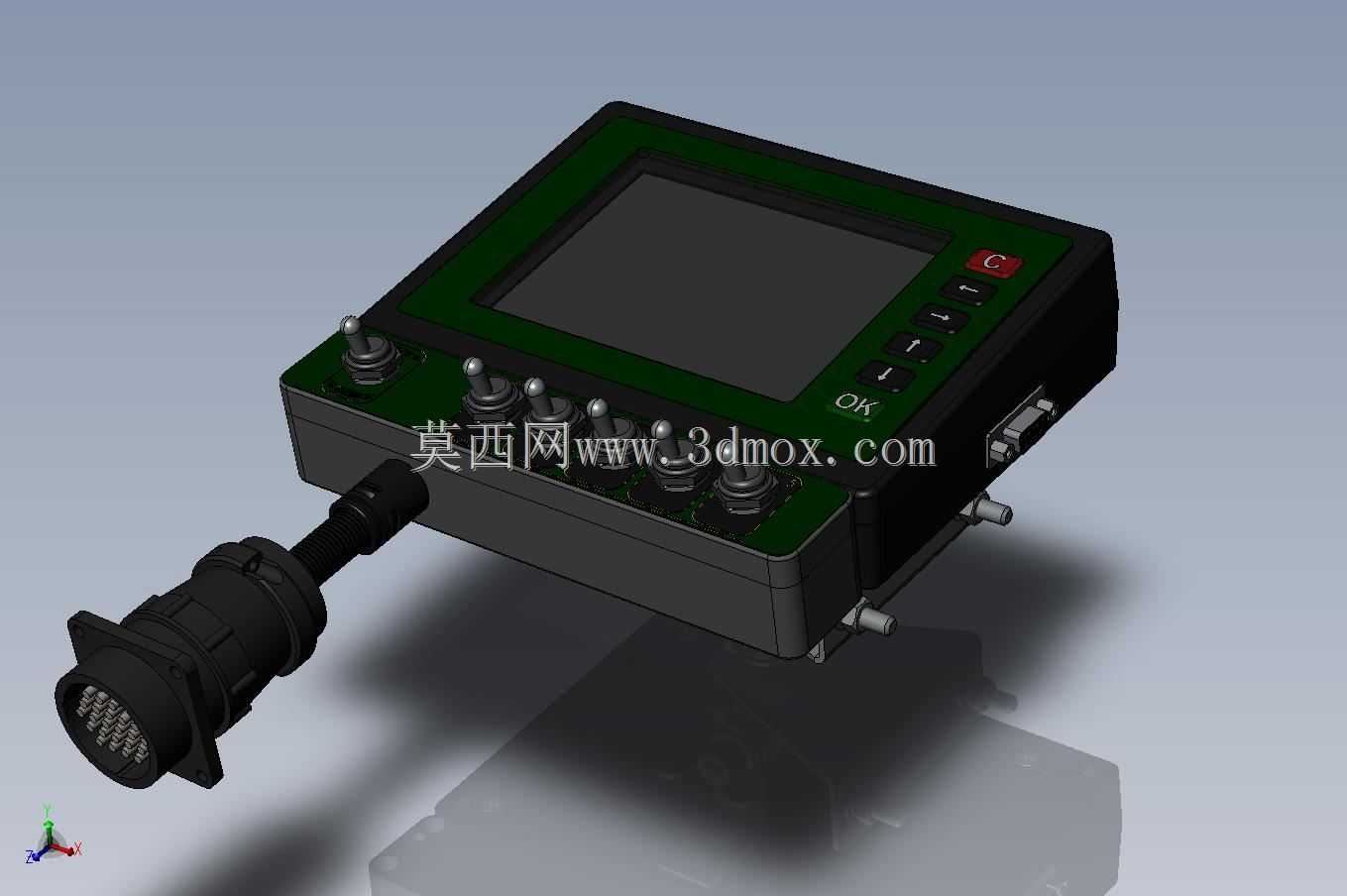

从结构设计逻辑来看，整体采用方正盒式壳体，主体为工程塑料注塑成型的上下扣合结构，边角做小圆弧过渡处理，既避免工业场景下尖锐边角的磕碰风险，也能提升壳体结构抗冲击强度，适配车载、户外等存在振动冲击的使用场景。正面区域上方预留5.6英寸显示屏安装位，屏幕周边做凸起边框防护，避免外物直接磕碰屏幕表面，屏幕下方集成多组金属摇杆式操作按键与功能按键，按键布局符合单手操作的人机工学范围，操作人员无需大幅移动手掌即可完成参数调整、功能切换、确认返回等全流程操作，红色急停按键布置在面板右上角最易触达的位置，满足安全操作的快速响应要求。

壳体侧面预留航空插头安装位，配套的多芯航空插头采用卡扣式锁紧结构，可实现电源、通讯、信号采集线路的快速对接，插头与壳体连接处做密封台阶设计，适配工业场景下的防尘防泼溅要求，避免现场粉尘、水汽进入壳体内部影响电路稳定性。壳体背部预留四个对称布置的安装固定脚，固定脚带有安装腰型孔，可适配不同孔距的安装面板，安装时可通过腰型孔调整装配位置，降低安装面板的加工精度要求，同时壳体背部预留散热格栅区域，在不破坏壳体整体防护性能的前提下，满足内部电路板的被动散热需求，保证长时间连续运行时的温度稳定性。

设计过程中充分考虑了工业场景的装配维护需求，上下壳体采用螺丝扣合的连接方式，拆卸维护时只需拧开周边固定螺丝即可打开壳体，完成内部电路板、显示屏、按键组件的更换维护，无需整体拆解安装结构，大幅降低现场维护的时间成本。按键组件采用独立模块化设计，单个按键损坏时可单独更换模块，无需更换整个操作面板，降低后期运维成本。整体外形尺寸控制在紧凑范围内，安装时嵌入设备面板后仅保留操作面外露，不会过多占用设备外部空间，同时壳体内部预留足够的走线空间，方便内部线束的排布与固定，避免线束挤压导致的接触不良问题。
