工业设备用带安装法兰的电控控制模块

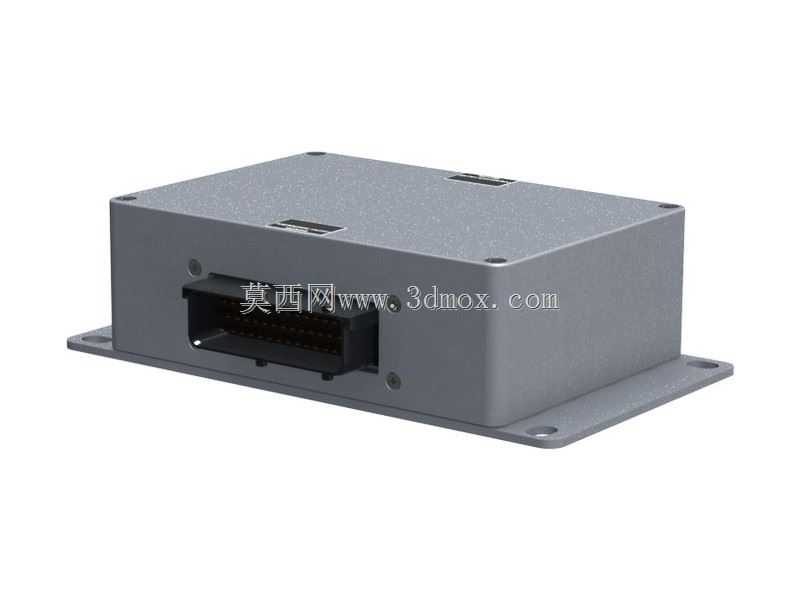

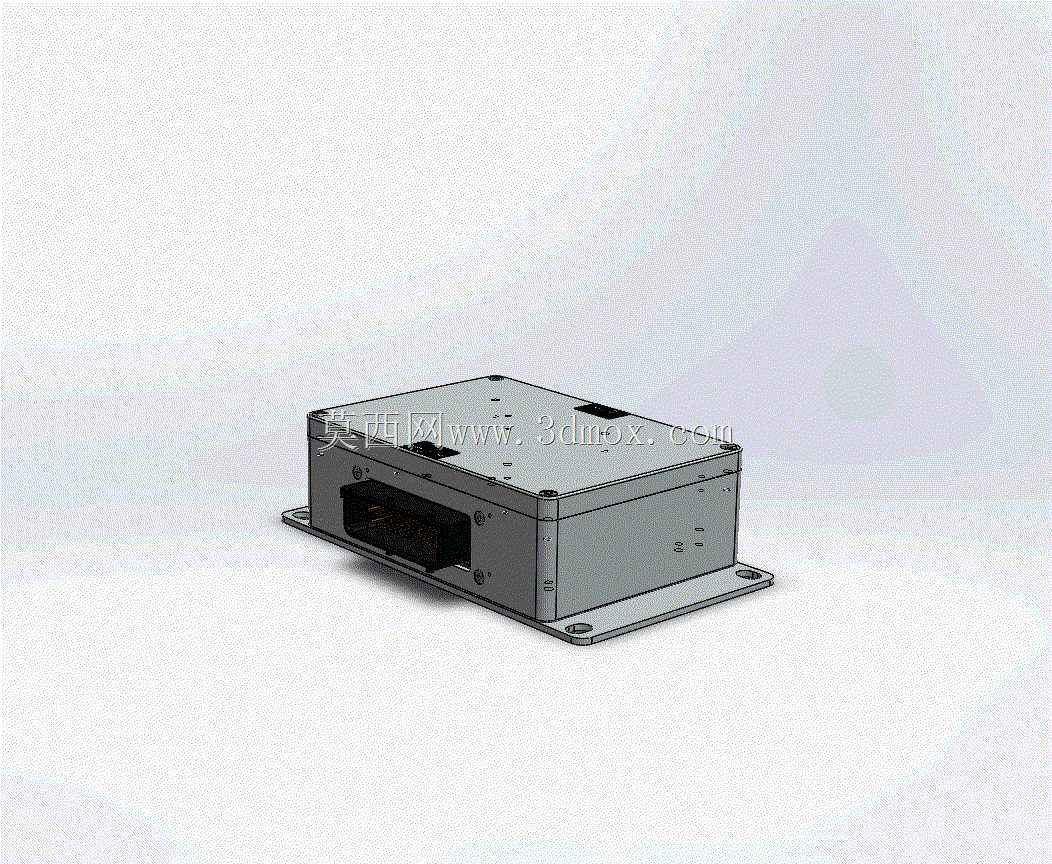

　　这款控制模块的三维结构，是面向工业现场分布式电控系统做的适配设计，日常多布置在工业设备的机架侧方、电控舱内部或者生产线工位的就近安装点位，用来承接主控单元与末端执行器之间的信号中转、逻辑输出与状态采集功能，替代传统分散式接线的端子排整合方案，能大幅缩减现场布线的杂乱程度，降低后期运维的查线难度。从结构设计逻辑来看，整体采用压铸铝材质的封闭壳体，表面做磨砂氧化处理，既可以满足工业现场常见的防尘、防轻度泼溅的防护需求，也能借助金属壳体实现一定的电磁屏蔽效果，避免车间内变频器、伺服电机等强电磁干扰源对内部控制电路的信号传输造成影响。壳体底部延伸出一体式的安装法兰，法兰上预留了四个沉头安装孔，

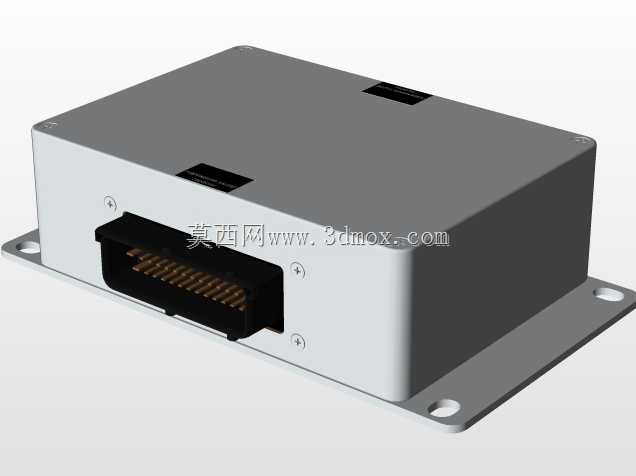

　　安装时可以直接通过螺栓固定在设备的安装基板或者机架型材上，不需要额外设计定制安装支架，安装孔的孔位公差按照通用工业安装标准做了适配，能兼容大部分现有设备的预留安装位，安装边界的预留间隙也做了充分考量，侧面的连接器插拔操作不会和周边的走线槽、结构件产生干涉。壳体正面设置了多组高密度的连接器接口，接口采用工业级的针座设计，能同时承载电源输入、数字量信号传输、模拟量信号采集等多类线路的连接，接口周边做了凸起的防护唇边，插接配套的线束插头后，可以避免灰尘、切削液顺着接口缝隙渗入壳体内部。壳体上盖和底座的连接采用内六角沉头螺丝固定，接缝处预留了密封胶条的安装槽位，需要更高防护等级的应用场景可以直接加装密封胶条，不需要对壳体结构做二次修改。

　　上盖表面预留了状态指示灯的透光窗口位，后期可以根据实际功能需求加装电源、运行、故障等状态指示灯，不用额外在壳体上开孔加工。整体外形做了倒角处理，没有尖锐的棱角，既可以避免安装运维过程中划伤操作人员，也能减少壳体应力集中的问题，提升长期振动工况下的结构强度。建模过程中对壳体的壁厚、安装法兰的厚度都做了等比例还原，内部预留的电路板安装柱、走线空间都按照实际电控模块的通用布局做了适配，不管是用来做设备整体的装配干涉校验，还是做安装布局的模拟，都能直接复用，不需要额外调整结构参数。
