10.4英寸嵌入式工业显示控制台结构设计

在工业现场的人机交互场景中，这类10.4英寸显示控制台是产线工位、设备控制柜、测试台架上的核心交互载体，区别于民用消费级显示屏，它的结构设计完全围绕工业场景的长期稳定运行展开。从实际使用场景来看，这类设备常被嵌入安装在机床操作侧、自动化产线主控柜面板、环境监测站控制柜、物流分拣线的工位操作端，操作人员通过屏幕实时查看设备运行参数、报警信息、工艺数据，同时通过屏幕下方的实体功能按键完成参数调整、模式切换、急停复位等操作，部分场景下屏幕支持触控输入，兼顾戴手套操作的识别灵敏度与误触防护。

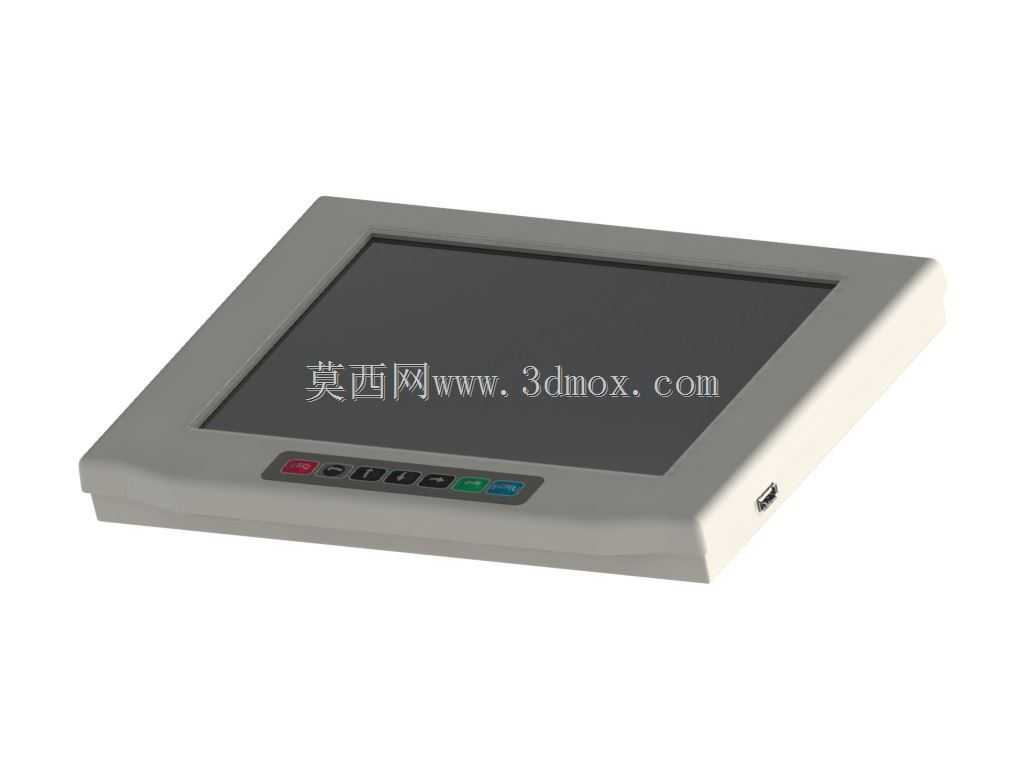

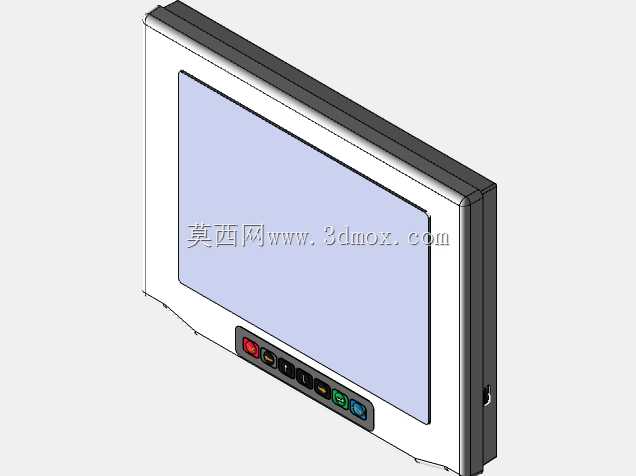

设计思路上，外壳采用一体注塑加边角加厚的结构，前面板做了窄边突出设计，嵌入安装时突出的边框可以贴合柜面安装孔的外侧，配合背面的安装卡扣或者固定螺柱，能实现IP65级别的前面板防护，避免车间内的切削液飞溅、粉尘飘落进入设备内部。屏幕下方的实体按键区域做了下沉式排布，每个按键对应独立的功能标识，按键行程设计在1.2-1.5mm之间，按压力度适配工业现场操作人员戴劳保手套的操作手感，避免按键过软导致误触发，也不会因为过硬造成长时间操作的疲劳感。侧面预留的USB接口采用沉台设计，接口位置距离侧边有足够的插拔空间，方便现场插U盘导出运行数据、升级设备固件，不会因为空间局促导致U盘碰撞弯折。

从安装边界来看，这款10.4英寸的控制台嵌入安装时，柜体开孔尺寸需要匹配壳体的嵌入段尺寸，前面板的外轮廓尺寸比开孔大8-10mm，保证安装后前面板完全覆盖开孔缝隙，背面的安装深度预留包含接线端子、散热空间在内的总深度，不会因为柜内布线挤压导致壳体变形。设备的整体重量控制在1.2kg左右，安装时不需要额外增加承重支撑结构，仅靠面板四周的固定件就能完成稳固安装，后期维护时只需要松开固定件就能从正面将设备抽出，不需要拆解柜内的布线结构，大幅降低现场维护的时间成本。

结构细节上，屏幕四周的壳体做了0.8mm的高出屏幕设计，形成一圈防护凸边，即使现场有工具滑落碰撞到设备位置，也会先接触到凸边结构，不会直接磕碰屏幕表面造成碎裂。壳体表面采用细磨砂纹理处理，既不容易残留车间内的油污、指纹，也能避免强光环境下的反光干扰操作人员查看屏幕内容。背部的散热结构采用隐藏式对流槽设计，没有外露的散热孔，避免粉尘、水汽从散热位置进入设备内部，同时依靠壳体本身的金属衬板传导热量，保证设备在0-55摄氏度的车间环境下能长期稳定运行，不会因为积温过高导致屏幕显示异常或者内部电路故障。
