工业嵌入式平板显示模组结构设计

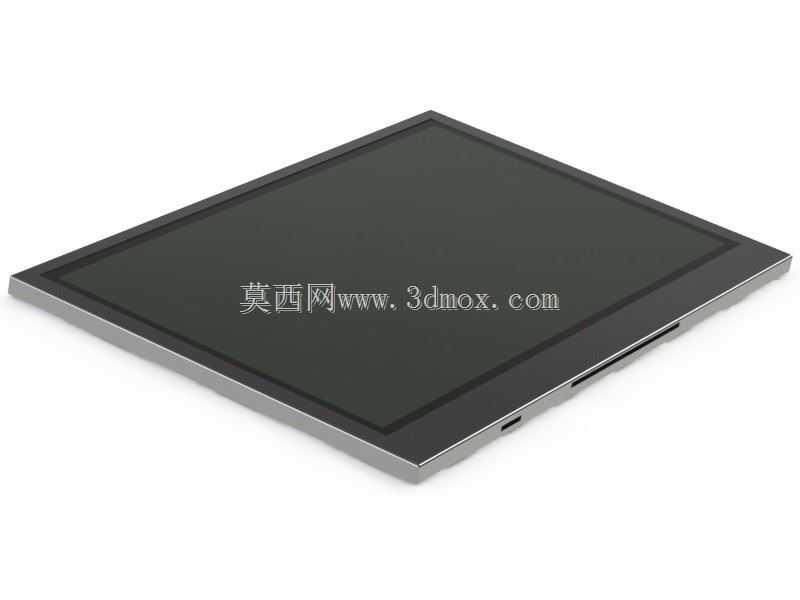

这款工业级平板显示模组的结构设计，首先要匹配工业现场复杂的安装工况，多数应用场景集中在工业控制柜嵌入式安装、自动化设备人机交互终端、检测仪器可视化界面这类对安装精度、结构强度有明确要求的场合。做结构设计时，首先要考虑安装边界的适配性，模组外框采用窄边金属包边设计，边框厚度控制在适配标准机柜开孔的公差范围内，安装时可直接嵌入预制的面板开孔，通过侧边的隐藏式卡扣或者预留的安装孔位完成固定，不需要额外加装复杂的固定支架，能大幅减少现场安装的调试工作量。

从功能特性来看，这款显示模组的结构设计充分考虑了工业场景的耐用性需求，屏幕表面做了硬化处理的防护层，能抵御日常操作中的轻微剐蹭，外框与屏幕衔接处做了密封结构设计，可适配多数普通工业环境的防尘需求，避免车间内的浮尘进入模组内部影响电路寿命。模组侧边预留的接口位置做了下沉式设计，接线完成后线材不会突出于安装平面，不会影响柜门关闭或者设备外板的装配，这个细节在做结构建模时反复调整过三次接口的缩进距离，既要保证插拔线材时有足够的操作空间，又要避免线材突出带来的装配干涉。

设计思路上没有追求消费类显示屏的超薄外观，而是优先保证结构刚性，模组背部的金属背板做了加强筋结构，在搬运、安装过程中不会因为轻微受力出现屏幕弯曲变形的问题，同时背板预留了通用的散热间隙，长时间连续运行时产生的热量可以通过背板自然散出，不需要额外加装散热风扇，减少了故障点。整体外形的长宽比例适配工业场景常用的4:3显示比例，屏幕可视角度做了结构上的适配，安装在站立操作的设备上时，操作人员在正常站立的视角范围内都能清晰看到屏幕显示内容，不会因为视角偏差出现色彩失真、内容看不清的问题。

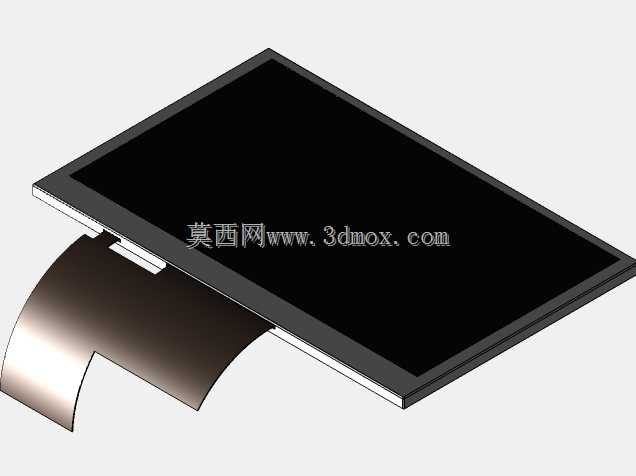

在做三维建模时，所有安装孔位、接口位置、边框厚度都严格按照实际装配公差做了参数化设计，每一处配合间隙都预留了合理的公差带，比如外框与屏幕的配合间隙控制在0.1mm以内，既保证装配时不会出现挤压屏幕导致的漏光、碎裂问题，又不会因为间隙过大出现屏幕晃动的情况。安装开孔的尺寸标注完全适配工业柜体的通用开孔标准，设计人员选型时可以直接调取模型匹配自己的柜体开孔设计，不需要反复核对尺寸，能有效缩短设备开发阶段的结构设计周期。
