工业级点阵液晶显示模组结构设计

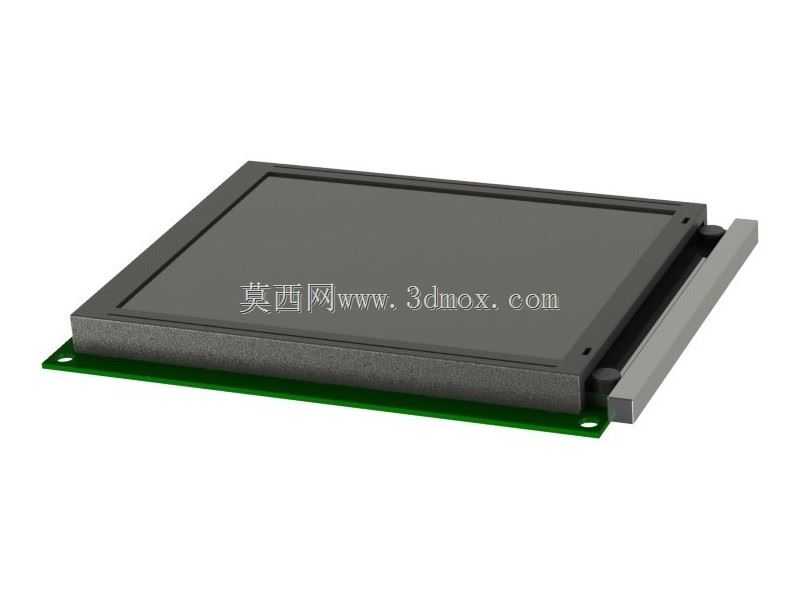

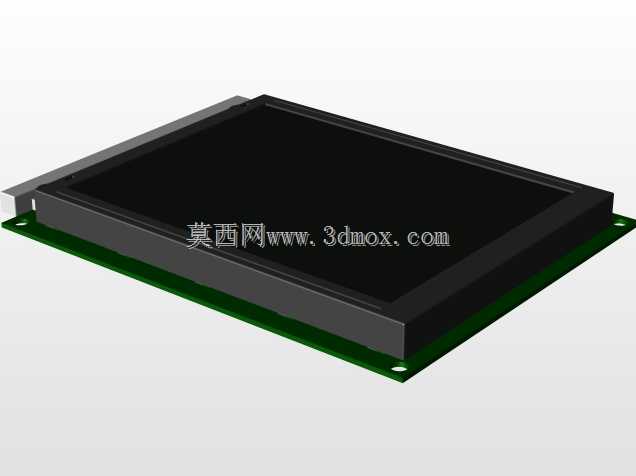

这款点阵式液晶显示模组，是嵌入式工业控制、智能终端设备领域常用的人机交互核心显示部件，在工业控制柜面板、小型检测设备操作端、便携测量仪器、车载辅助显示单元等场景中应用广泛，承担设备运行参数展示、操作菜单反馈、状态信息提示的核心作用，是设备与操作人员之间传递信息的关键载体。从结构设计层面来看，该模组采用显示面板与驱动电路板一体化叠层装配的方案，上层为带金属包边保护的液晶显示面板，面板四周做了窄边框封边处理，既可以阻挡环境粉尘侵入液晶层边缘，也能提升面板整体抗挤压能力，避免装配过程中受力不均导致的液晶漏液、显示异常问题。下层的绿色PCB驱动板尺寸略大于显示面板本体，板边预留了两个对称的安装固定孔，安装孔位做了沉边处理，适配M2规格的盘头螺丝固定，安装时可直接将模组通过螺丝锁附在设备面板的预留安装位上，也可配合塑料卡扣实现免螺丝快速装配，适配不同设备的装配需求。模组侧边伸出的排线接口采用侧出式设计，排线排布方向与显示面板平面平行，不会额外占用模组背部的安装空间，对于内部安装空间紧凑的手持设备、薄型控制柜来说，这种侧出排线的设计能够大幅压缩设备整体厚度，避免排线弯折半径不足导致的线芯断裂、接触不良问题。在设计建模过程中，需要重点把控显示面板与驱动板之间的叠层间隙，间隙控制在0.2mm到0.3mm之间，既可以预留缓冲泡棉的放置空间，缓冲设备运行过程中的振动冲击，也能避免间隙过大导致的模组整体厚度超标。面板表面的可视区域与非可视黑边区域做了明确的尺寸区分，建模时预留了面板贴合保护膜、防眩光片的台阶位，方便后续整机装配时加装表面防护层。同时，模组的整体外形公差控制在±0.1mm范围内，安装孔位的位置公差控制在±0.05mm，确保与设备面板的安装开口能够精准适配，不会出现装配错位、缝隙不均的问题。从实际使用的角度出发，该模组的结构设计充分考虑了工业场景下的可靠性需求，金属包边与PCB板之间的衔接处做了圆角过渡，没有尖锐的边角，避免装配过程中划伤操作人员或者划破设备内部的连接线材。背部的驱动板上元器件排布避开了安装孔位与受力区域，锁附螺丝时不会对板上元器件造成挤压损伤。整体结构没有多余的冗余设计，在满足结构强度、安装便捷性的前提下尽可能压缩了模组的整体体积与重量，既可以嵌入固定安装的工业设备中使用，也能够适配移动便携类的检测、测量设备，满足不同场景下的显示部件选型需求。
