手持智能终端配套液晶显示模组结构

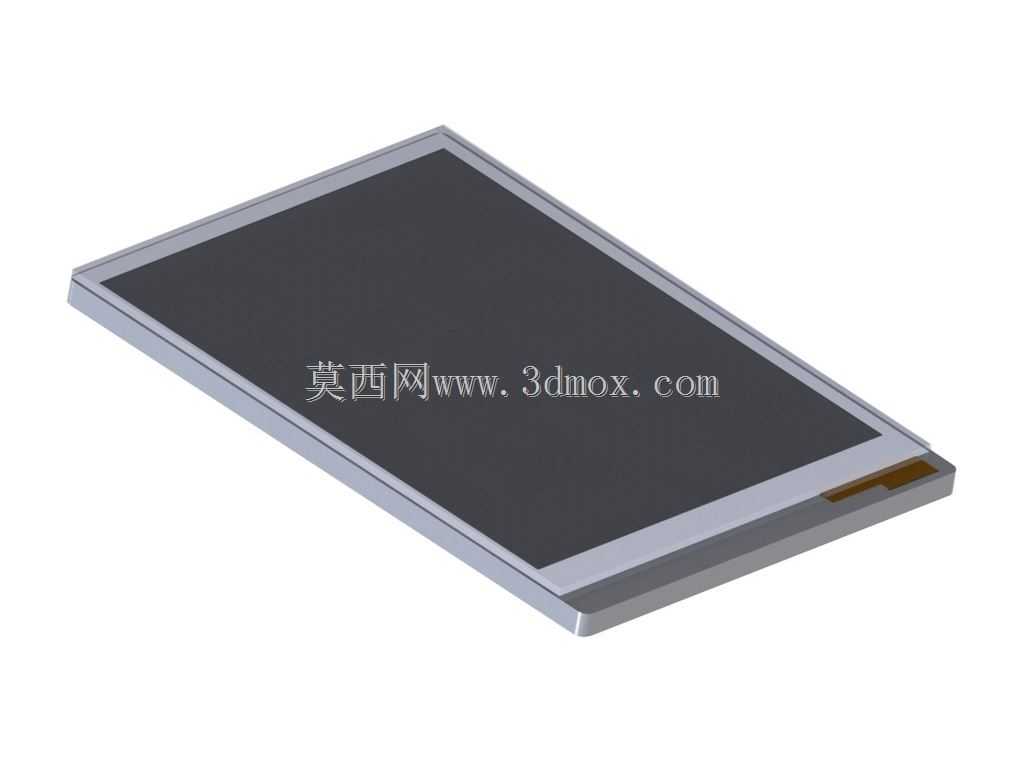

这款显示模组是面向手持类智能终端开发的配套显示部件，在实际工程应用中，这类小尺寸显示模组常被集成在工业手持巡检终端、便携数据采集设备、小型工业控制手持单元中，承担设备运行状态可视化、操作指令反馈、采集数据实时呈现的核心作用，是人机交互环节中直接面向操作人员的核心输出部件。从设计思路来看，这款模组采用窄边框一体化封装结构，整体外轮廓做了切边规整处理，边缘的金属包边既承担了内部液晶面板、背光组件的结构防护作用，也预留了与终端前壳装配的定位贴合面，装配时可直接通过背胶或者卡扣结构固定在终端壳体的视窗位置，不需要额外设计复杂的压合固定结构，能有效压缩手持终端的整体厚度。模组的FPC排线引出端设置在短边侧的边角位置，排线做了局部补强处理，在终端内部走线时可以顺着壳体侧壁弯折排布，不会挤占主板、电池的核心安装空间，适配手持设备内部紧凑的堆叠布局。从安装边界来看，模组的有效显示区域几乎覆盖了正面绝大多数面积，非显示区域的边框宽度控制在极小范围内，装配时只需要在前壳视窗位置预留与模组外轮廓匹配的沉台，沉台深度与模组自身厚度匹配即可，不需要额外设计避让内部元器件的凹槽，能降低壳体注塑成型的模具复杂度。功能特性上，这类TFT显示模组可以实现全彩画面输出，能够满足工业场景下文字、图标、简单图形界面的显示需求，背光组件均匀度经过调校，在室内外不同光照环境下都能保证内容清晰可辨，模组表面的偏光片做了硬化处理，日常手持操作过程中轻微的剐蹭不会留下明显划痕，能适应工业现场相对复杂的使用环境。在结构建模过程中，需要重点关注模组整体厚度公差、排线弯折半径、外轮廓定位边的尺寸精度，这些参数直接影响最终整机装配的间隙与面差，若尺寸把控不到位，容易出现装配后屏幕顶起前壳、排线弯折过度断裂、显示区域与视窗偏移漏光等问题。实际选型适配时，还要结合终端整机的功耗要求匹配对应背光驱动参数，保证显示效果的同时控制整机续航表现，同时要确认模组的工作温度范围，确保在工业现场高低温环境下都能正常点亮显示，不会出现花屏、黑屏等异常状况。
