工业制冷双风扇蒸发式凝汽器结构设计

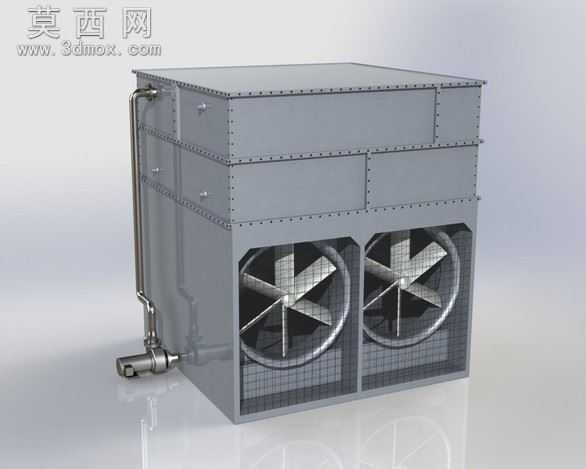

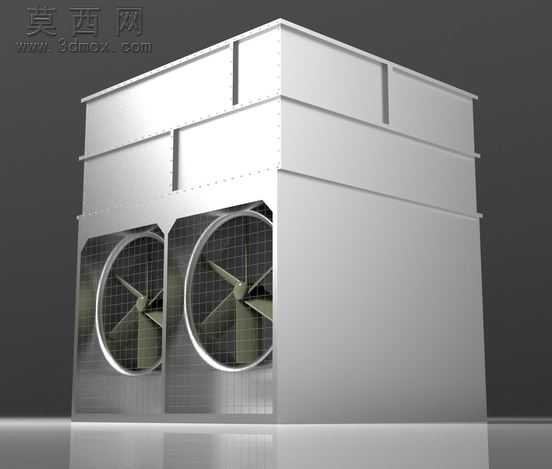

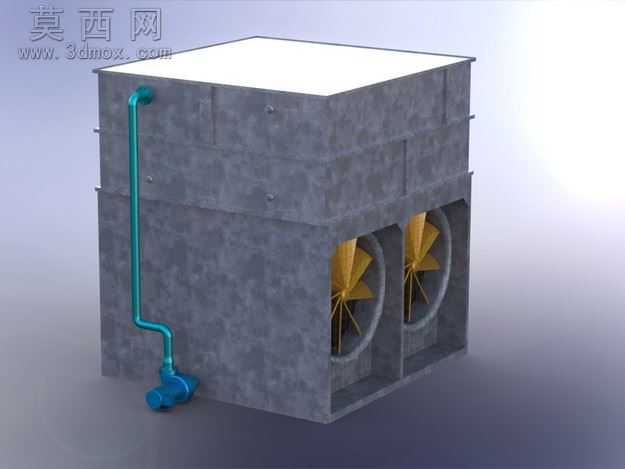

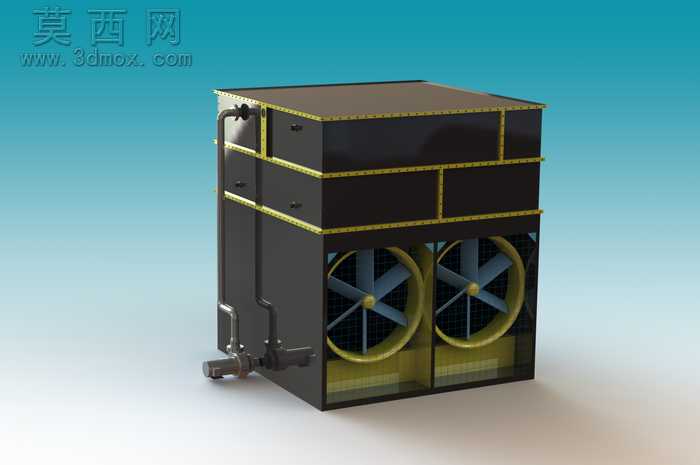

本模型为工业制冷场景使用的双风扇蒸发式凝汽器，整体采用模块化箱体式结构设计，在三维建模过程中严格遵循工业制冷设备的实际生产装配逻辑，对设备各组成部分进行了精细化的特征还原。建模阶段首先搭建凝汽器的主箱体框架，箱体采用多段拼接式钣金结构，通过螺栓铆接的方式实现各段壳体的密封连接，建模时精准还原了壳体边缘的铆接点位排布、箱体加强筋的凸起结构，保证壳体承压结构的特征完整。箱体侧面预留的管路接口处，建模还原了外接金属管路的走向、截止阀的结构细节，管路的弯折弧度、阀门的手轮与阀体连接结构都按照实际工业管路标准进行绘制，还原了管路与箱体的密封连接结构。箱体下部的双风扇冷却模块是模型的核心结构部分，建模时分别绘制了风扇防护网罩、轴流风扇叶片、风扇安装固定框架，风扇叶片采用五叶式轴流设计，每片叶片的曲面弧度都经过参数化调整，匹配蒸发式凝汽器的大风量冷却需求，防护网采用网格状格栅结构，精准还原了格栅的疏密排布与固定边框的连接结构。模型渲染阶段采用哑光金属材质模拟凝汽器的镀锌钢板壳体，金属管路部分采用亮面不锈钢材质，风扇叶片采用深色工程塑料材质，通过不同材质的质感区分，清晰展现设备各部分的材质属性与结构边界。设计过程中充分考虑蒸发式凝汽器的工作原理，将换热管束区域集成在箱体内部，双风扇采用下进风上出风的布局，保证冷却气流可以均匀穿过换热管束区域，提升蒸发换热效率，箱体的分层结构设计也方便后期设备的检修与内部组件更换，整体模型结构完整，各部件装配关系清晰，可用于制冷设备结构展示、换热系统方案演示、工业制冷场景布局搭建等场景，能够直观展现蒸发式凝汽器的整体构造与工作布局。
