桌面级小型多轴夹持机械臂结构设计

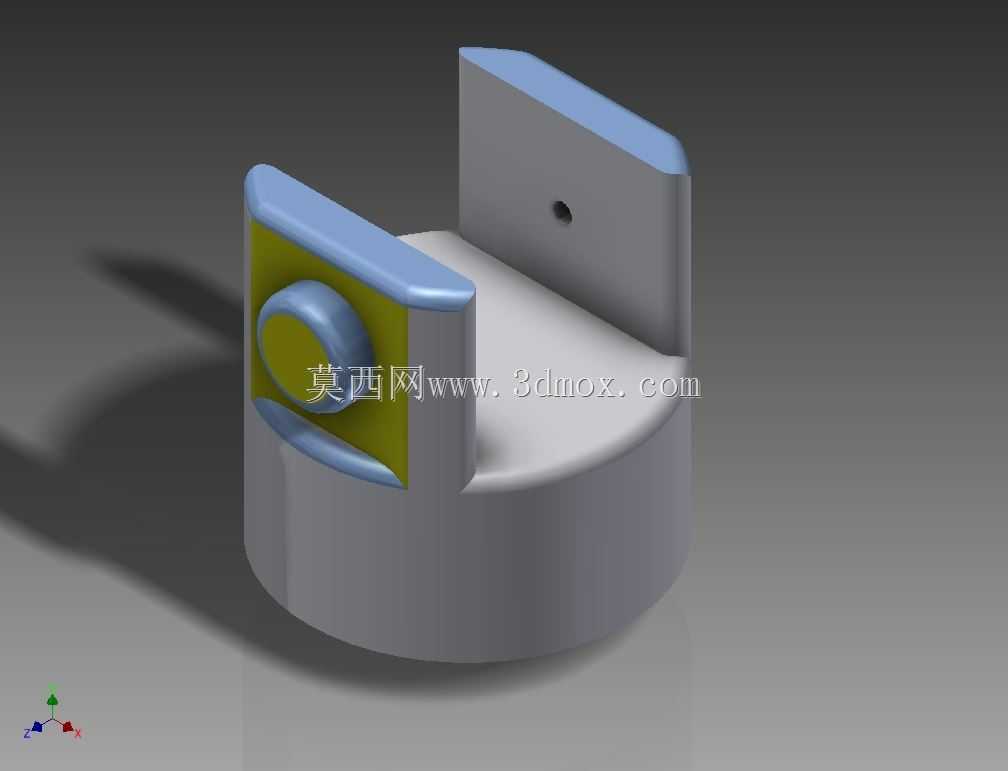

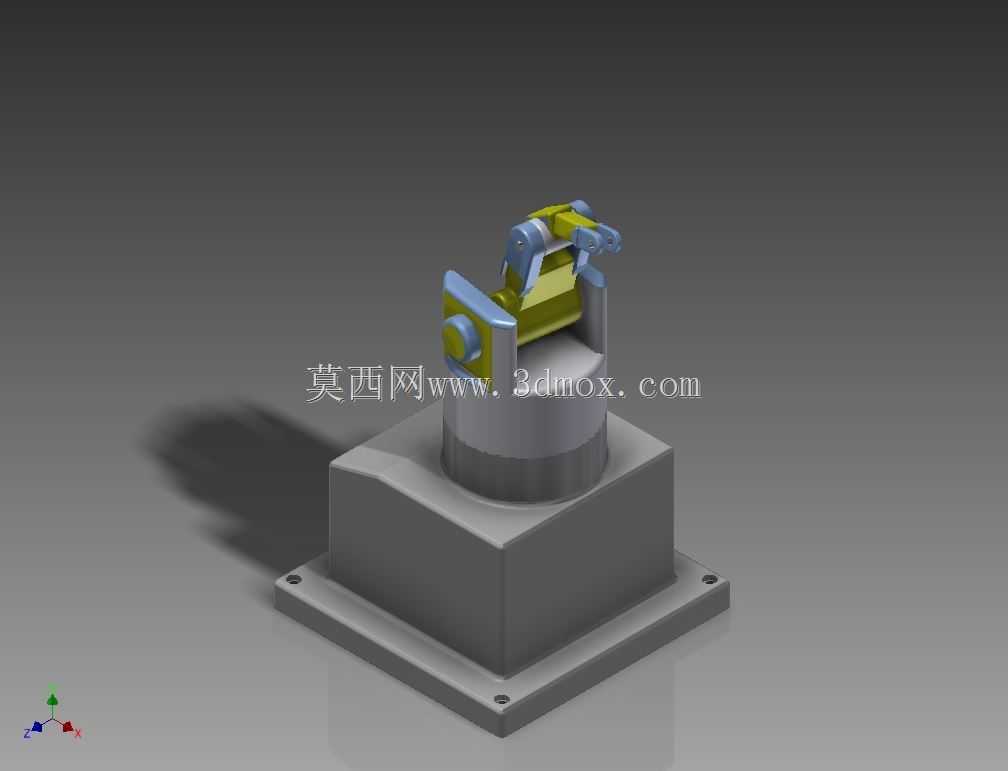

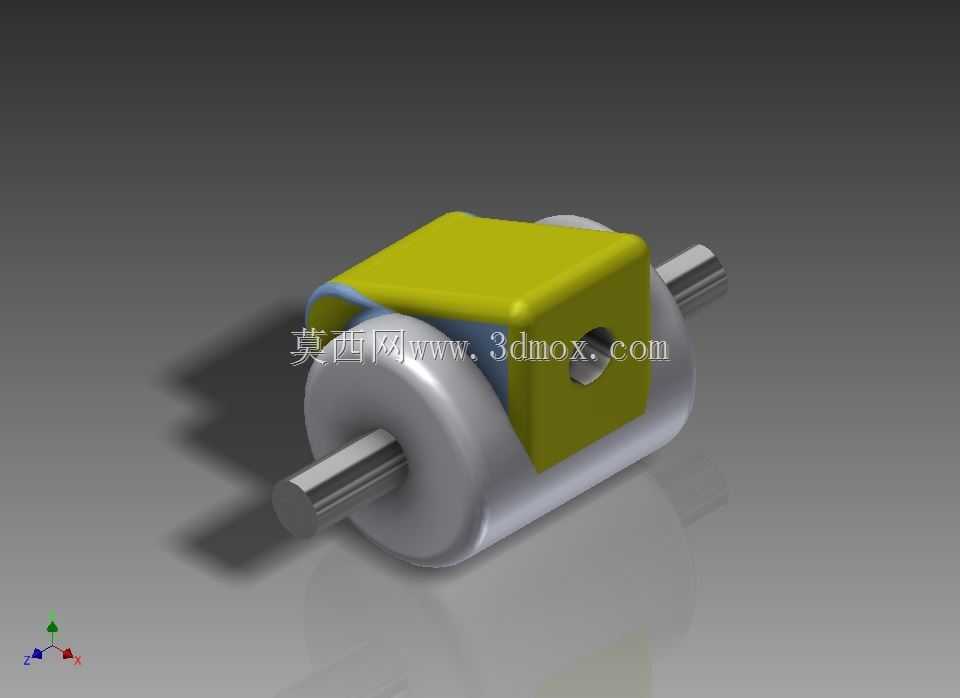

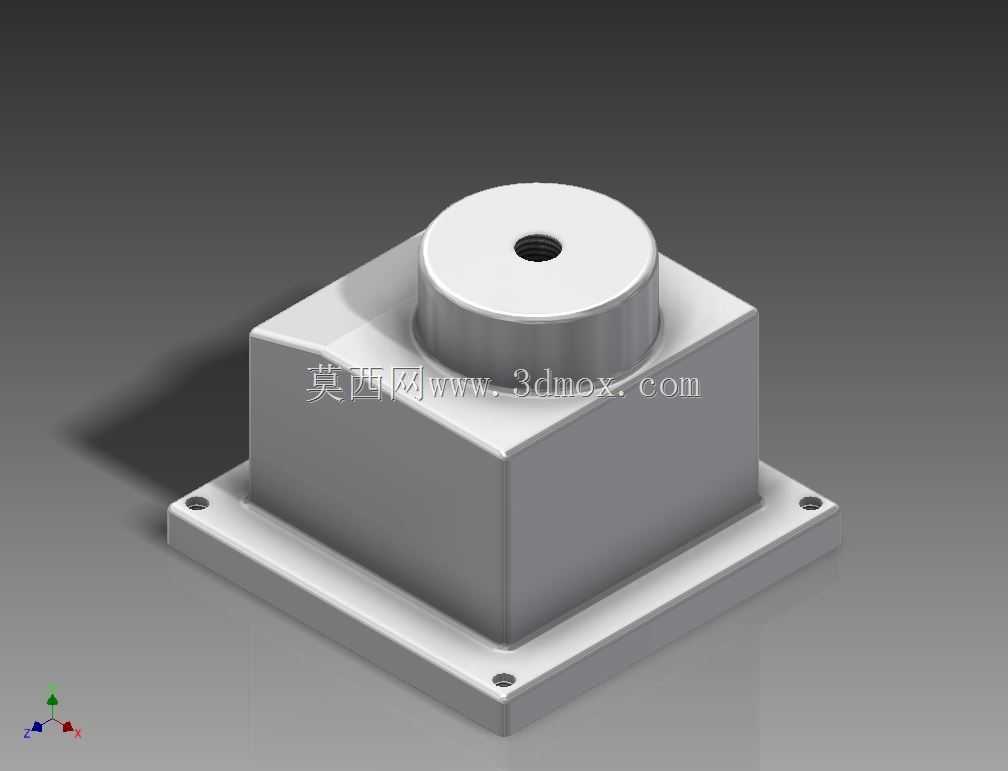

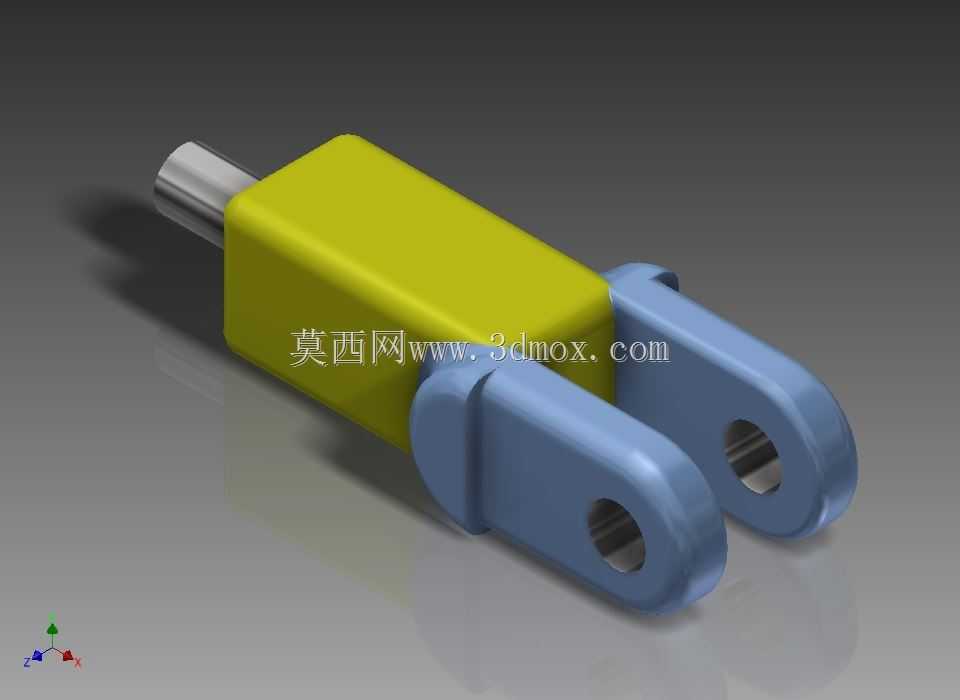

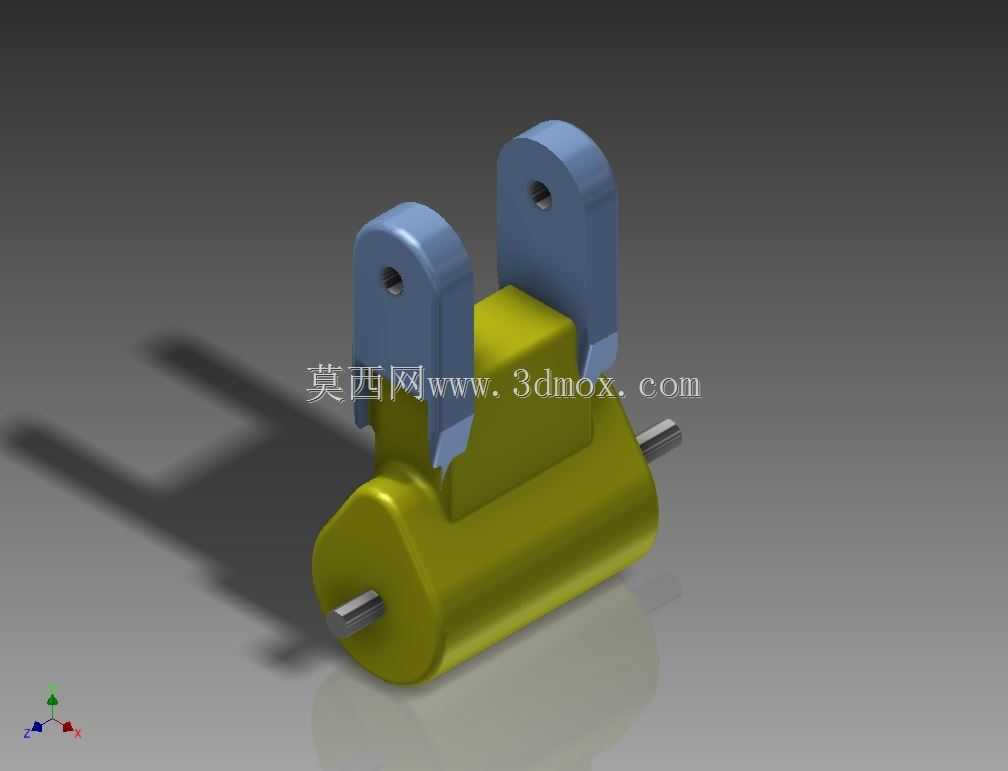

这款小型机械臂的结构设计，最初是面向教学实训场景与轻量化工位上下料需求开发的，整体采用方型法兰安装底座作为承载基础，底座四角预留沉头安装孔，可直接固定在铝型材工作台、实训台架或者小型流水线的侧边工位上，安装边界不需要额外预留过大的操作空间，底座自身的配重块结构集成在壳体内部，不需要额外加装外部配重就能保证臂部全行程伸展时的整机稳定性。从结构布局来看，底座内部集成回转支承结构，可实现整周360度水平方向回转，回转部分的密封结构做了阶梯式挡边设计，能避免车间环境里的切削碎屑、粉尘进入回转啮合区域，降低日常维护的频次。臂部第一关节采用俯仰铰接结构，铰接位置的轴孔配合选用过渡配合公差，搭配耐磨衬套减少反复回转带来的磨损，关节驱动的安装位预留了标准伺服电机的安装法兰，可根据实际负载需求更换不同扭矩的驱动元件，不需要对主体结构做二次修改。末端的夹持执行器采用平行夹指结构，夹指的安装面做了T型槽设计，可根据待抓取工件的外形更换定制的夹指垫块，不管是规则的方形零件、圆柱型棒料，还是表面带异形轮廓的小型注塑件，都能通过更换夹指实现稳定夹持，夹指的开合行程做了机械限位设计，避免开合超程导致的内部传动件损坏。在实际应用场景里，这类小型机械臂可搭配视觉检测模块完成零件分拣作业，也可安装在机床侧边完成毛坯件上料、成品件下料的重复动作，还能作为教学实训载体，让学习者直观掌握多轴关节机器人的结构组成、运动逻辑与装配要点。设计过程中特意将所有走线的通道做了内置处理，线缆从底座中心的穿线孔进入，沿着臂部内部的空腔排布到各个关节的驱动位置，避免外部走线在臂部运动过程中出现剐蹭、缠绕的问题，也让整机的外观更整洁，适配洁净车间、教学展示区这类对设备外观整洁度有要求的场景。臂部的所有结构件都做了圆角过渡处理，没有尖锐的外凸棱角，避免人员调试过程中出现磕碰划伤，关节位置的润滑注油孔设置在便于操作的外侧，日常保养时不需要拆解臂部外壳就能完成注油维护，降低后期运维的工作量。
