工业机器人铰接式连杆传动组件结构

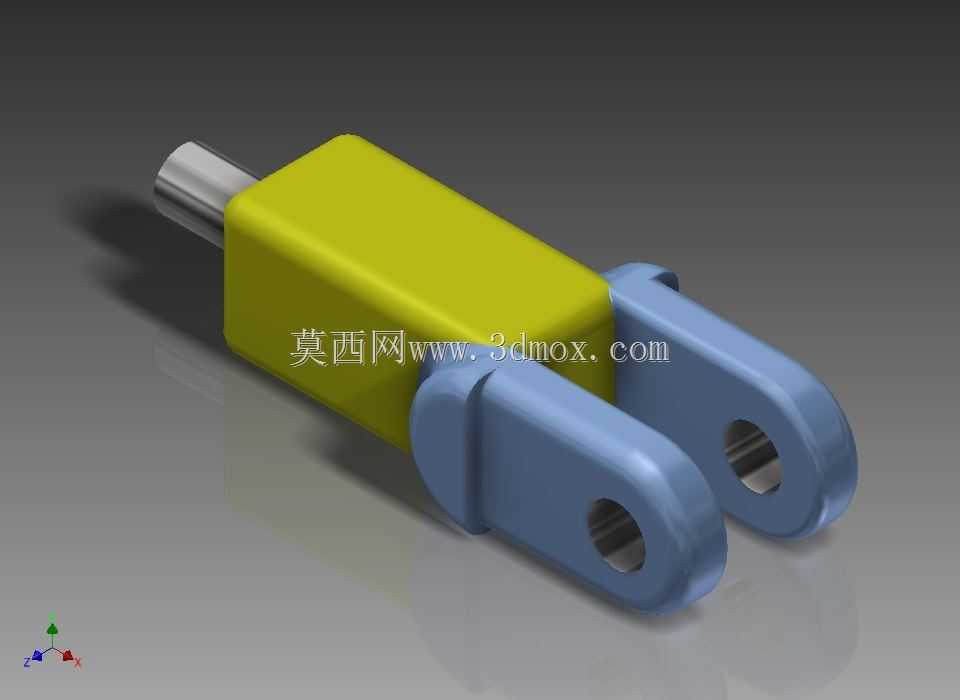

该铰接式连杆组件是多关节工业机器人臂部传动链路的核心承载构件，主要应用于六轴工业机器人小臂与末端执行器的连接段，也可适配SCARA平面关节机器人的臂部铰接位置，承担动力传递、运动导向与负载承载的多重作用，在3C电子装配、小件物料搬运、精密点胶等作业场景的机器人本体中应用广泛。从结构设计逻辑来看，组件采用分体式组合构型，主体动力段为方形截面的刚性基体，这类截面构型相比圆形截面具备更好的抗扭抗弯性能，在臂部做回转、俯仰动作时可有效降低结构形变，保证末端运动精度；基体一端伸出的圆柱轴段为动力输入连接端，用于和前级关节的谐波减速器输出轴配合，通过平键连接传递旋转扭矩，轴段的直径公差按照h6级精度设计，可保证与减速器输出孔的配合间隙控制在0.02mm以内，避免传动过程中出现回差。另一端的双叉耳铰接结构是该组件的核心连接部位，两个平行布置的耳片上开设同轴铰接孔，孔内可镶嵌自润滑铜套，用于和后级连杆的连接轴配合，双叉耳的对称度公差控制在0.01mm以内，可避免铰接运动时出现卡滞、偏磨的问题；耳片外侧做圆弧过渡处理，既可以降低结构应力集中系数，提升组件在交变载荷下的疲劳寿命，也能避免臂部运动时与周边管线、护罩发生干涉。从安装边界来看，方形基体的截面边长适配常规10kg负载级工业机器人的臂部尺寸，伸出轴段的长度可满足与前级关节法兰的安装配合要求，双叉耳的开档距离与铰接孔直径可匹配同系列机器人的末端关节连接尺寸，组件整体的运动包络在臂部俯仰±120°、回转±180°的范围内不会与相邻臂段产生碰撞。设计过程中针对铰接部位的载荷特性做了局部加厚处理，耳片与基体的衔接位置设置了渐变式加强筋，在不显著增加整体重量的前提下提升了铰接部位的结构刚度，可承受末端最大10kg负载下的倾覆力矩；基体内部预留了走线空腔，可容纳末端执行器的动力线、信号管线，避免臂部运动时管线外露被拉扯磨损。这类连杆组件的加工工艺适配常规机械加工流程，方形基体可采用铝合金型材下料后做铣削加工，双叉耳部位可通过精密铸造成型后再做孔位精加工，在保证结构强度的同时控制整体重量，降低关节驱动电机的负载功率消耗，提升机器人的动态响应速度。
