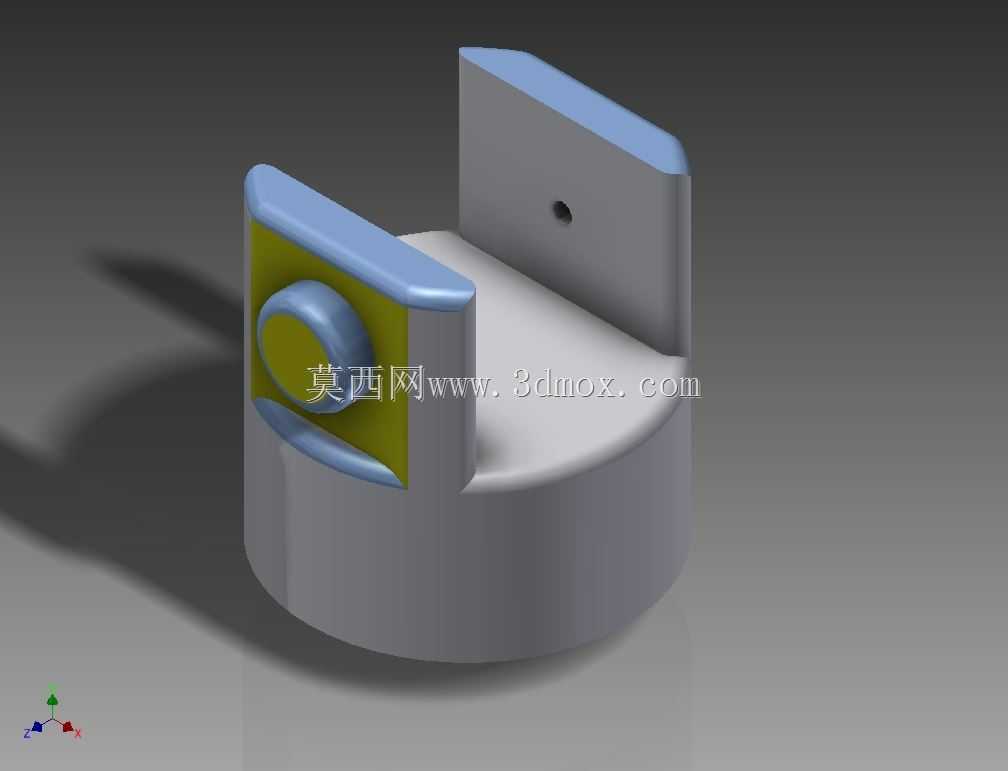

五自由度机器人基座连接结构件

该结构件作为五自由度机器人的基座端核心连接部件，主要承担底部回转支撑与第一摆动关节的载荷传递作用，常见于教学演示类小型机械臂、轻载分拣作业机器人的底层装配环节，适配桌面级作业场景下的小负载搬运、点位示教等工况，可承受关节摆动带来的径向与轴向复合载荷，避免关节运行时出现应力集中导致的结构形变。从设计逻辑来看，下部圆柱段为基座安装配合面，加工时需保证圆柱外圆的圆度与端面垂直度，装配时可直接嵌入底座的回转支撑座内，配合端面的定位止口实现同轴度校准，无需额外设计复杂的定位结构即可保证回转关节的旋转精度。上部两个对称分布的带凸耳立板为关节铰接位，立板上的预制通孔用于穿装铰接销轴，连接大臂的摆动端，凸耳边缘做了倒圆角处理，既可以去除加工毛刺避免装配时割伤操作人员，也能优化应力分布，在关节频繁摆动的工况下减少立板根部的应力集中系数，延长结构件的疲劳寿命。立板与圆柱基座衔接的位置做了加厚过渡处理，该区域是整个零件的载荷薄弱区，当大臂伸展到最大水平位置时，铰接点的倾覆力矩会全部作用在立板根部，加厚的过渡圆角可以将集中应力分散到更大的基体区域，避免长期交变载荷下出现根部开裂的问题。侧面预留的小孔为锁紧顶丝安装位，当销轴穿装到位后，可通过顶丝锁紧销轴的周向位置，防止机器人运行过程中销轴出现轴向窜动，导致关节间隙变大、重复定位精度下降。零件前部的凸起定位块用于安装关节限位块或者位置传感器的触发挡片，可根据实际作业的摆动角度需求调整限位块的安装位置，限制第一关节的摆动范围，避免大臂运动超程碰撞到基座或者周边设备。从安装边界来看，下部圆柱段的外径尺寸适配常规60mm规格的回转支撑轴承，立板的铰接孔中心距基座安装端面的高度为标准小型机械臂的关节安装尺寸，可直接替换同规格的机器人基座连接零件，无需对周边配套结构做额外修改，适配性较强。零件的整体壁厚设计兼顾了轻量化与结构强度，非受力区域做了适当的减薄处理，在保证整体刚性满足1kg以内末端负载使用要求的前提下，尽可能降低零件自身重量，减少底部回转关节的驱动负载，提升关节的响应速度。
