V型槽铝型材框架激光乙烯基切割设备

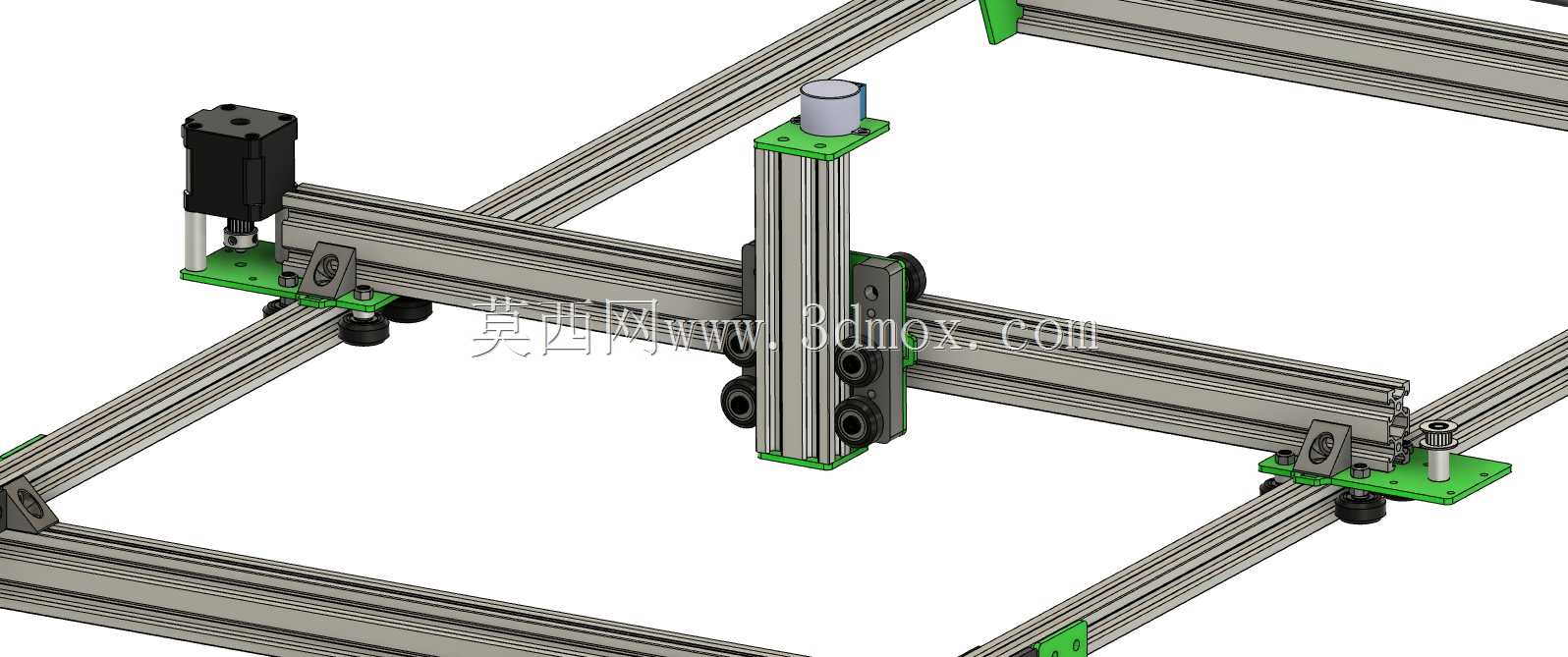

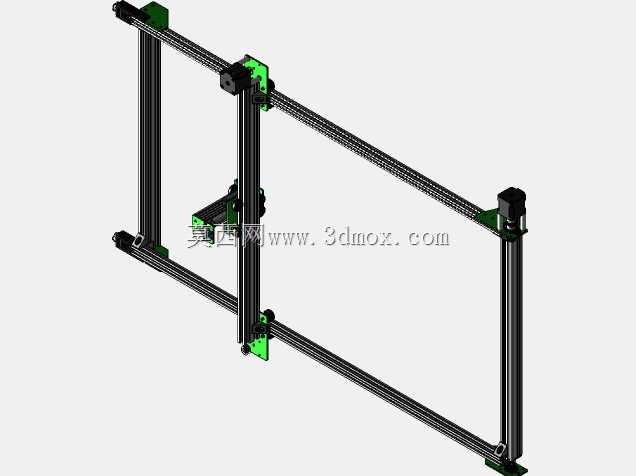

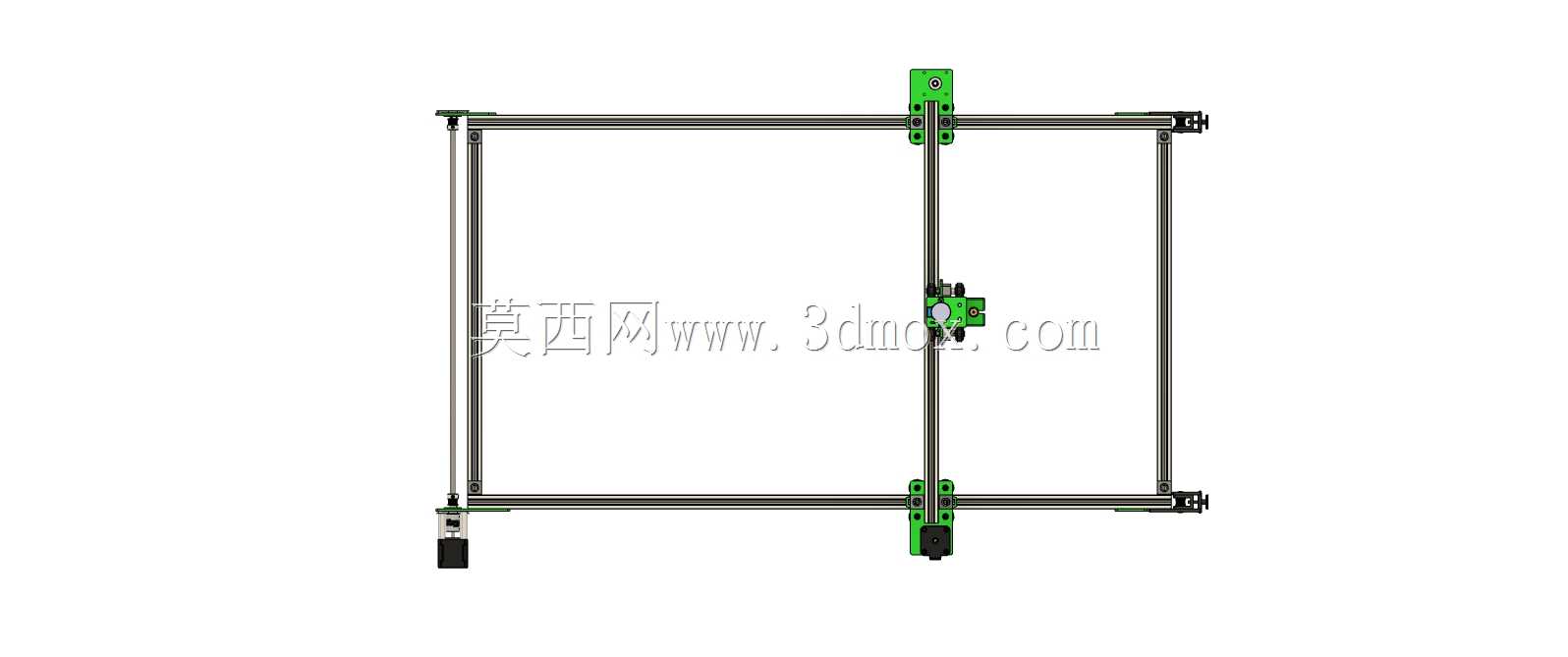

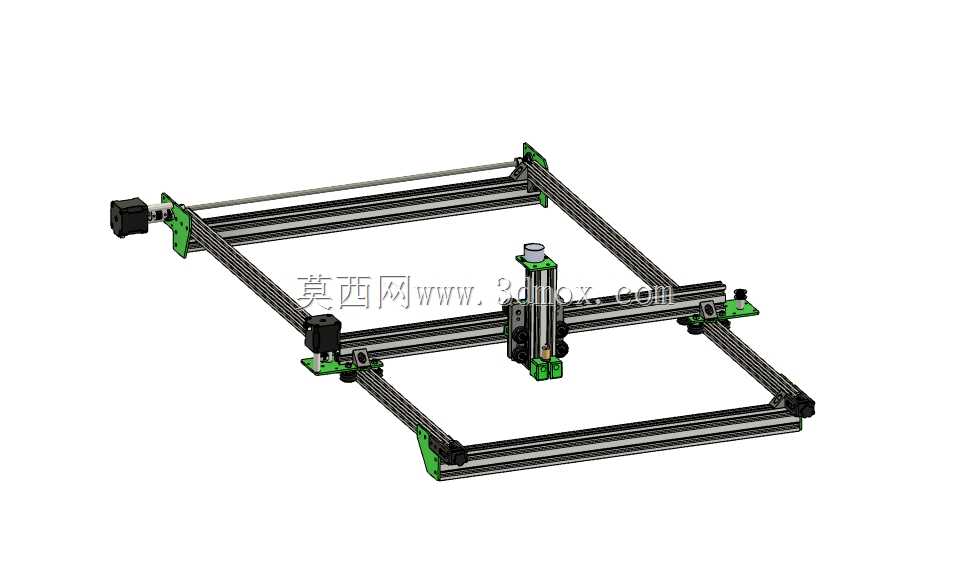

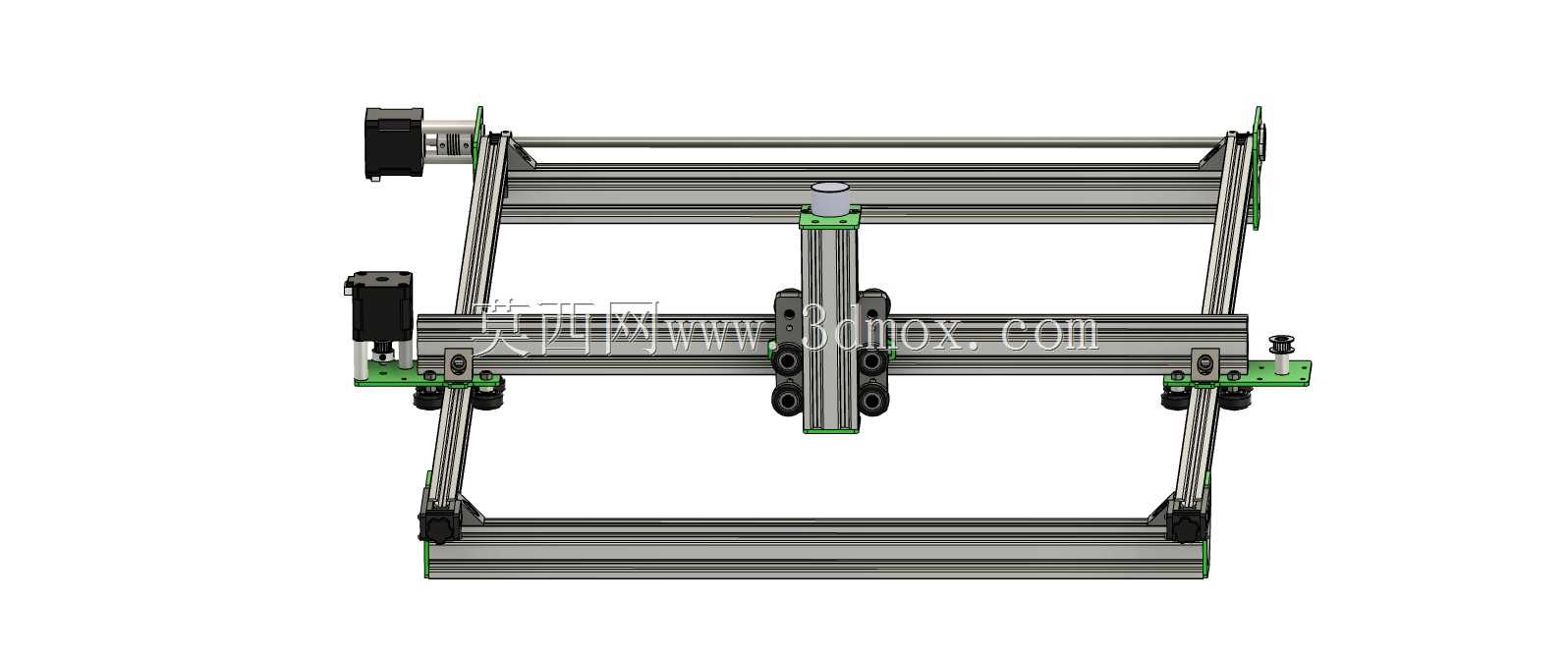

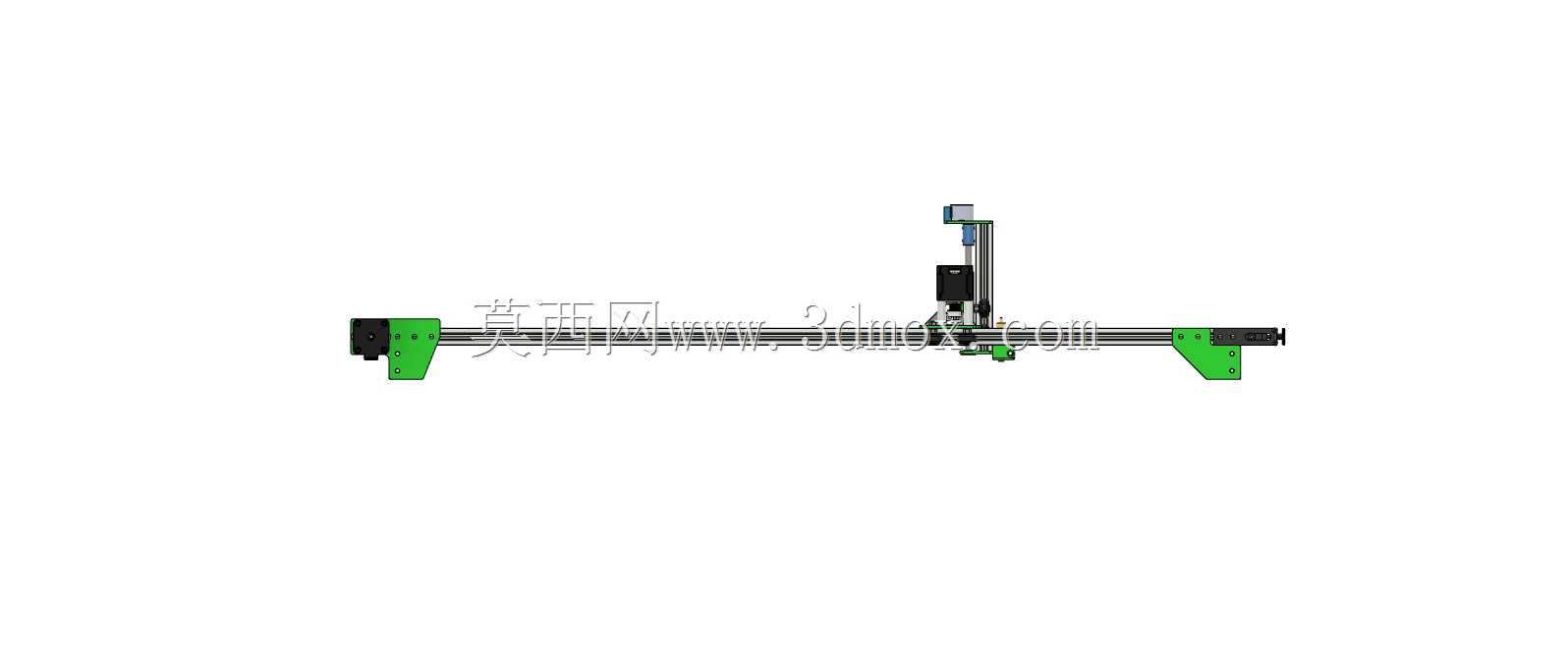

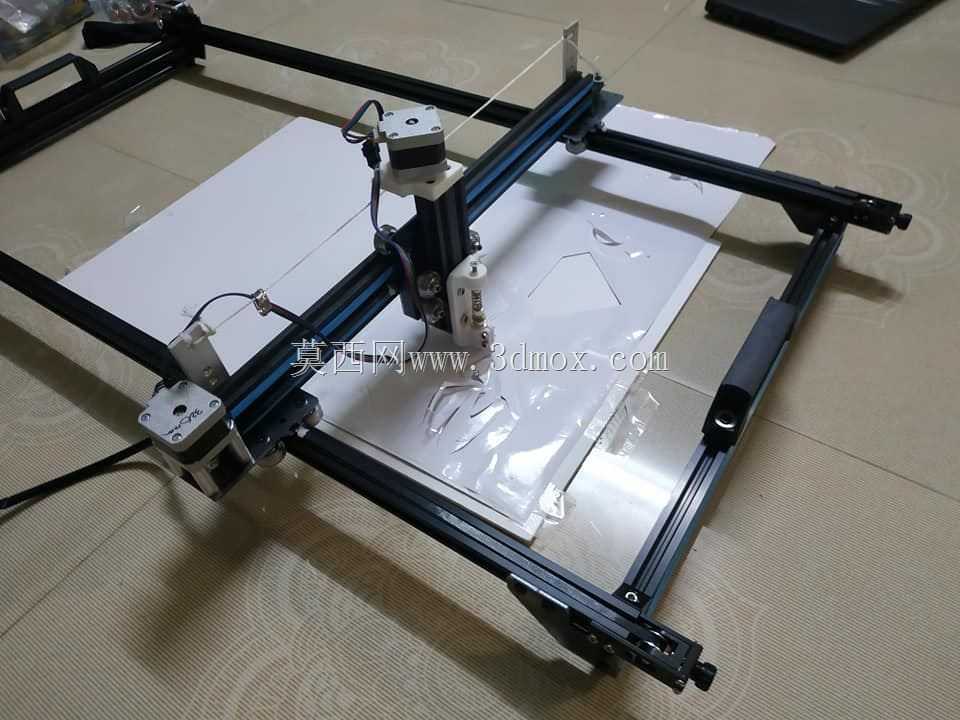

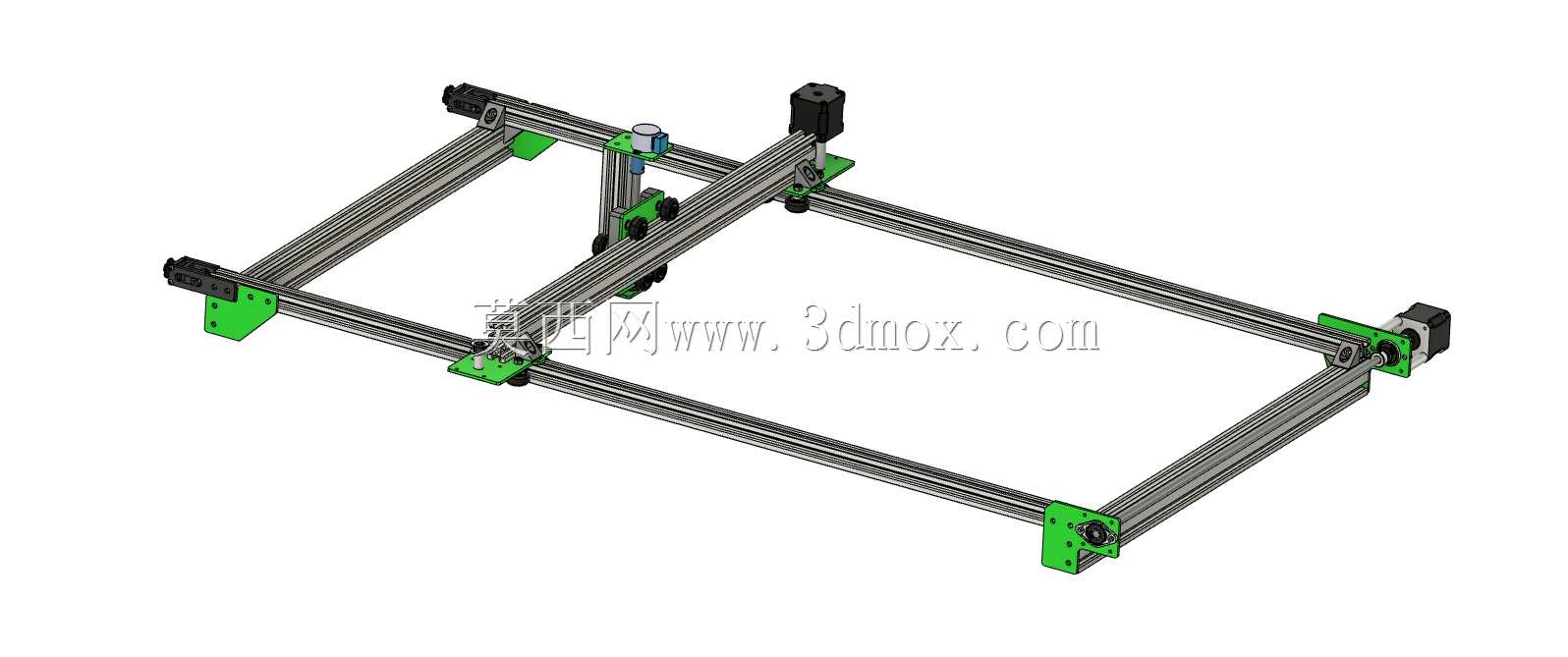

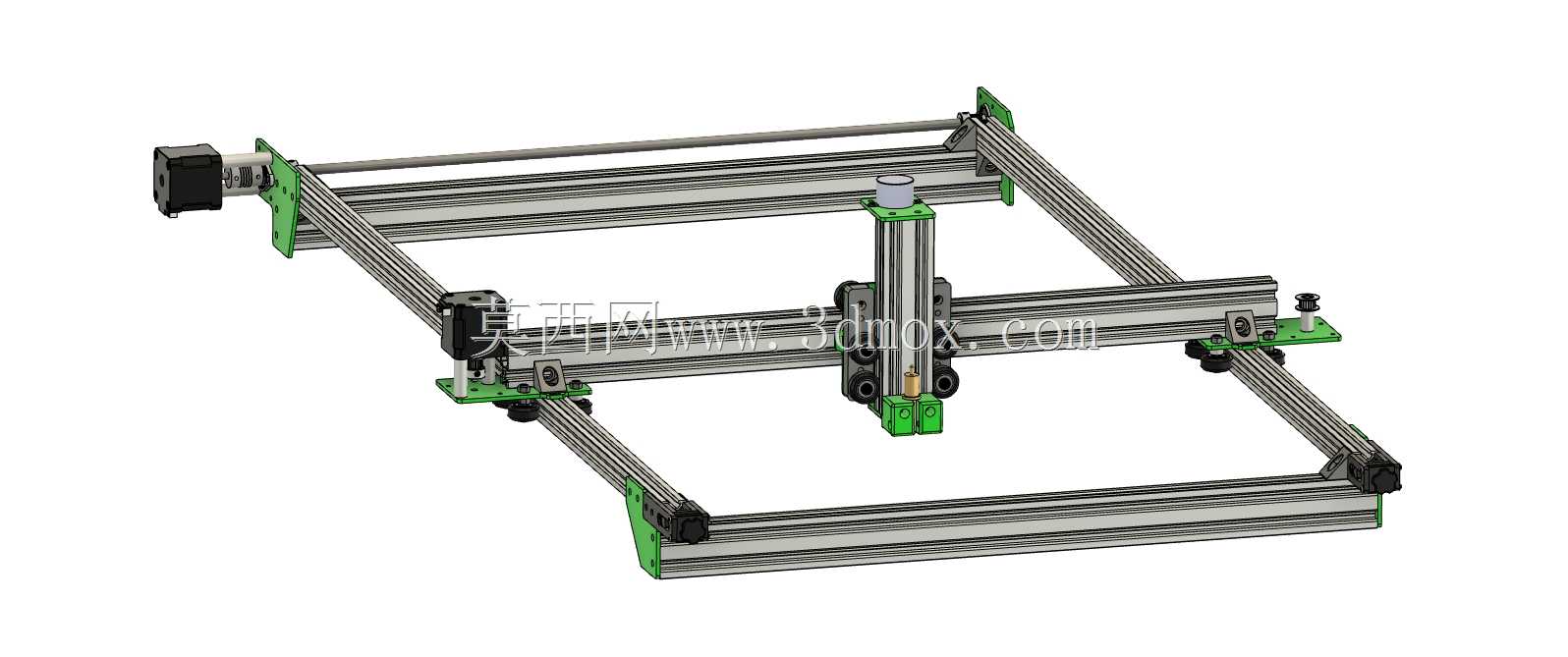

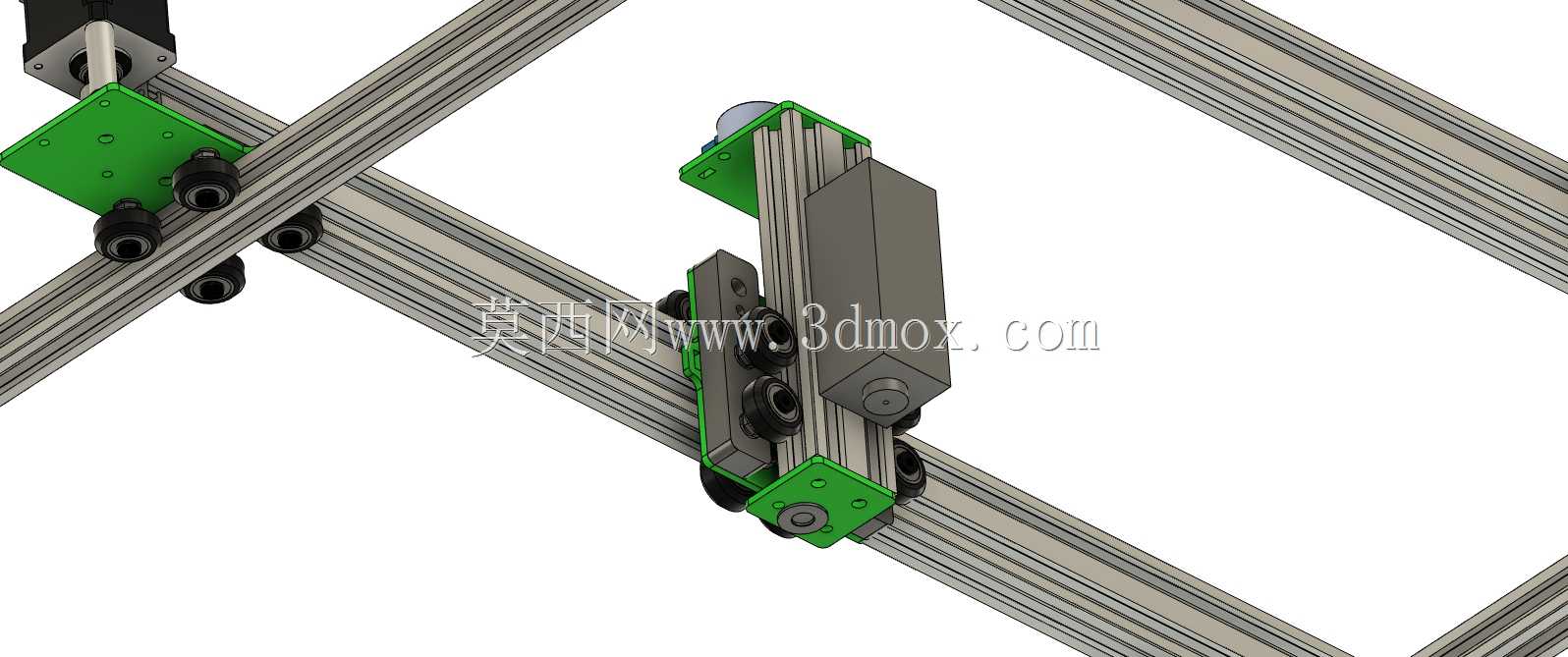

　　这款切割设备采用V型槽铝型材搭建矩形框架底座，运动部分依托型材自带的V型轨道实现X、Y双轴的直线传动，省去额外加装直线导轨的装配工序，框架型材的槽道可直接嵌入T型螺母，用于安装限位开关、拖链固定座等辅件，安装边界可根据加工幅面需求调整型材裁切长度，常规适配400*400mm以内的平面加工幅面，框架整体高度控制在120mm以内，可直接放置在常规工作台面使用，无需额外制作落地机架。设备搭载的激光二极管执行端可完成乙烯基贴纸、热泡沫薄片的轮廓切割作业，同时可切换绘图笔组件实现平面图案的绘制功能，适配广告加工门店的即时贴刻字、教学场景的泡沫模型裁切、小型文创工作室的贴纸打样等应用场景，加工时材料平铺在框架内侧的承托平台上，

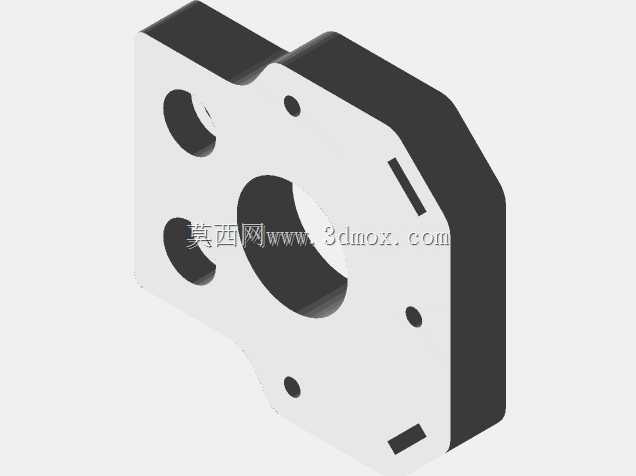

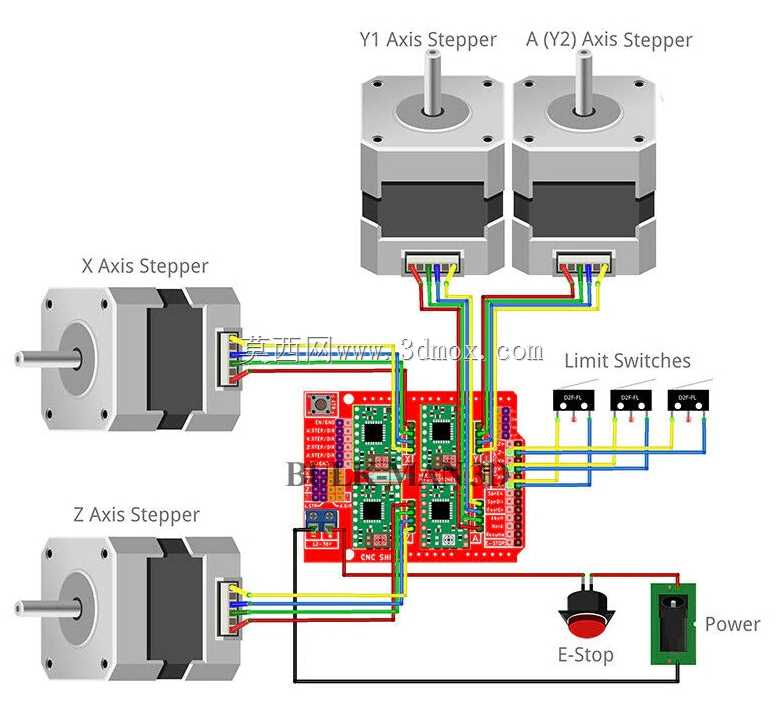

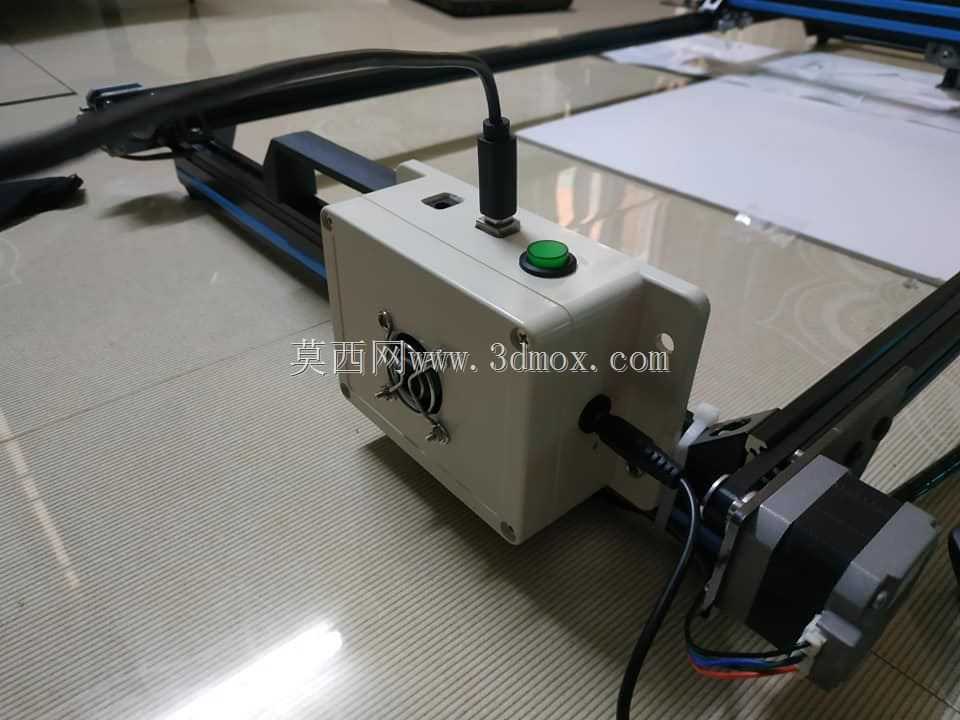

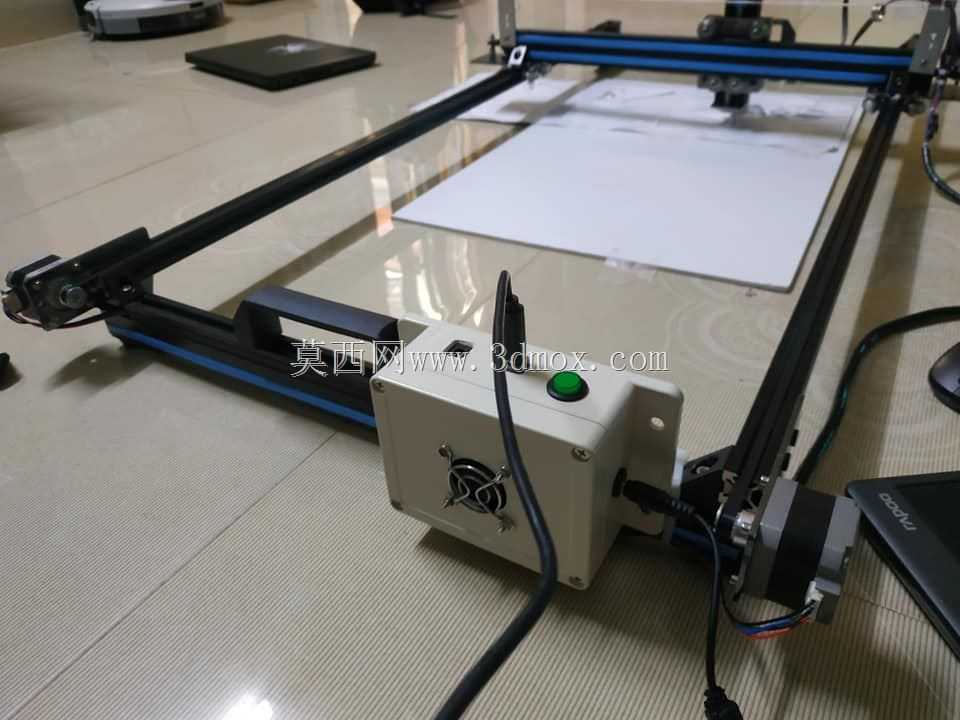

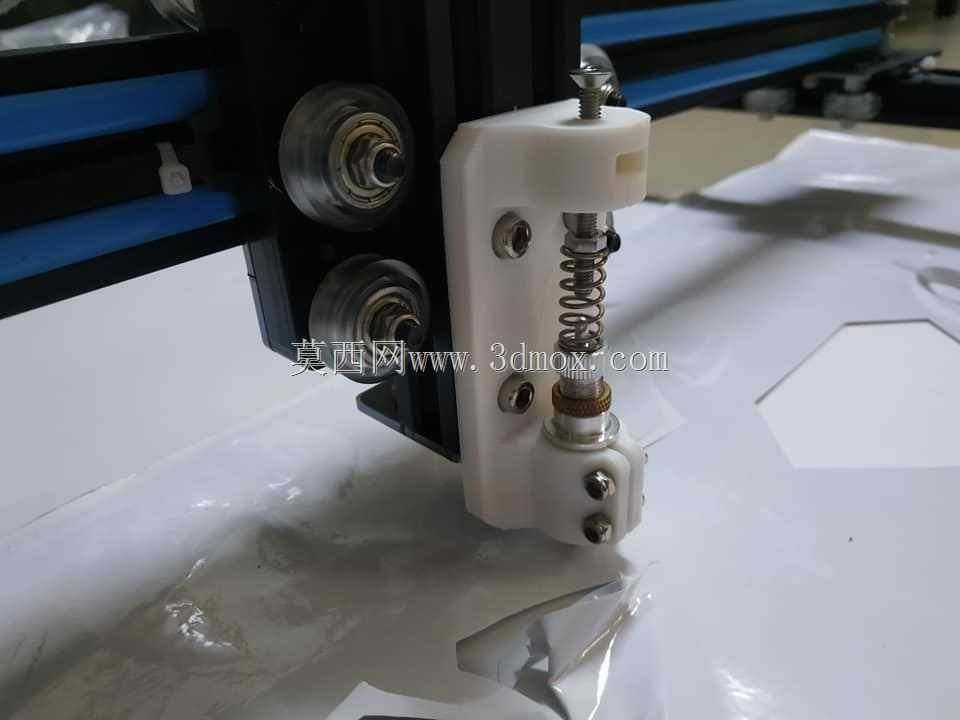

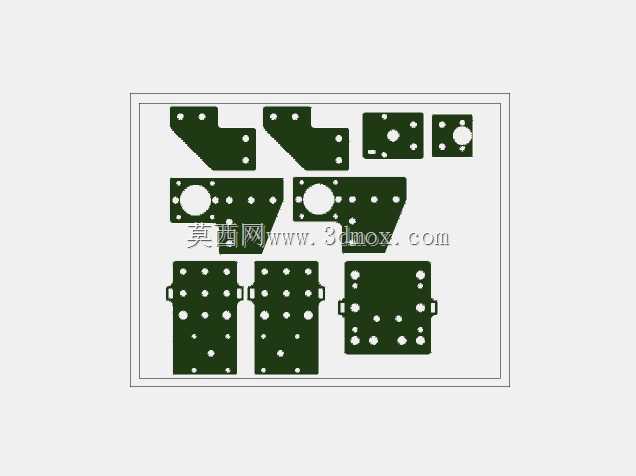

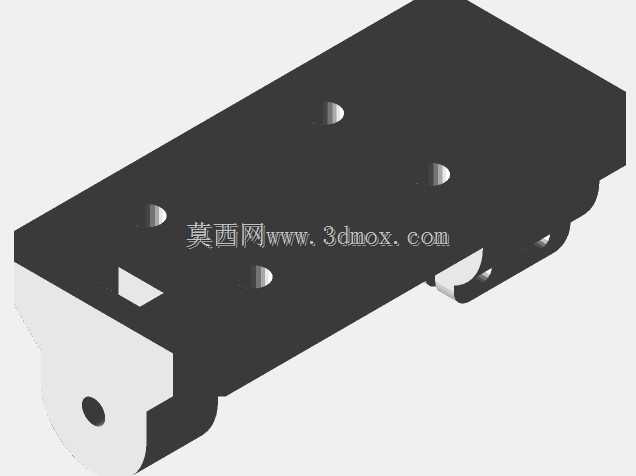

　　双轴同步带传动带动执行端沿预设路径移动，运动端的限位触发块可在轴端硬限位前触发软停机，避免传动部件碰撞损坏。设计过程中优先考虑了装配便捷性，所有角部连接座采用标准化注塑件，无需复杂的机加工工序即可完成框架拼接，驱动电机直接安装在轴端固定座上，电机输出轴与同步轮同轴装配，减少了传动链路的间隙累积，执行端安装座预留了笔夹、激光模组的通用安装孔位，可快速切换作业头适配不同加工需求，框架侧边预留了控制板安装位，可直接搭载开源控制固件实现G代码路径解析，走线可沿铝型材槽道布置，配合拖链约束运动线缆，避免线缆随轴运动时出现缠绕磨损。设备的Z向调节结构集成在执行端安装座上，通过手动旋钮即可调整激光焦点或绘图笔与加工面的间距，适配不同厚度的加工材料，传动同步带的张紧结构集成在轴端座上，无需额外拆卸框架即可调整皮带张紧度，降低后期维护的操作难度，框架底部可加装可调脚杯，调整整机水平度避免加工平面倾斜导致的切割深度不均问题。
