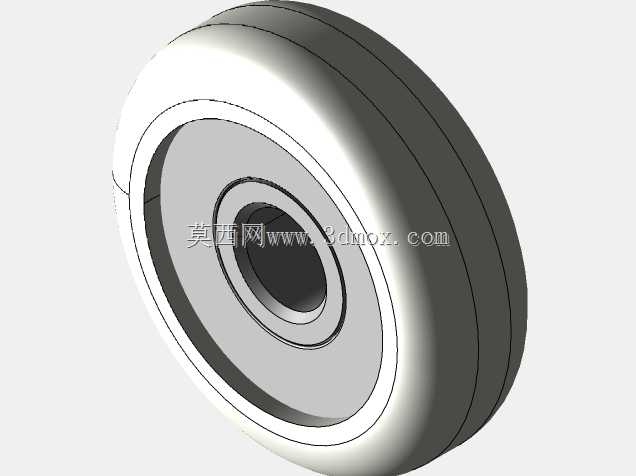

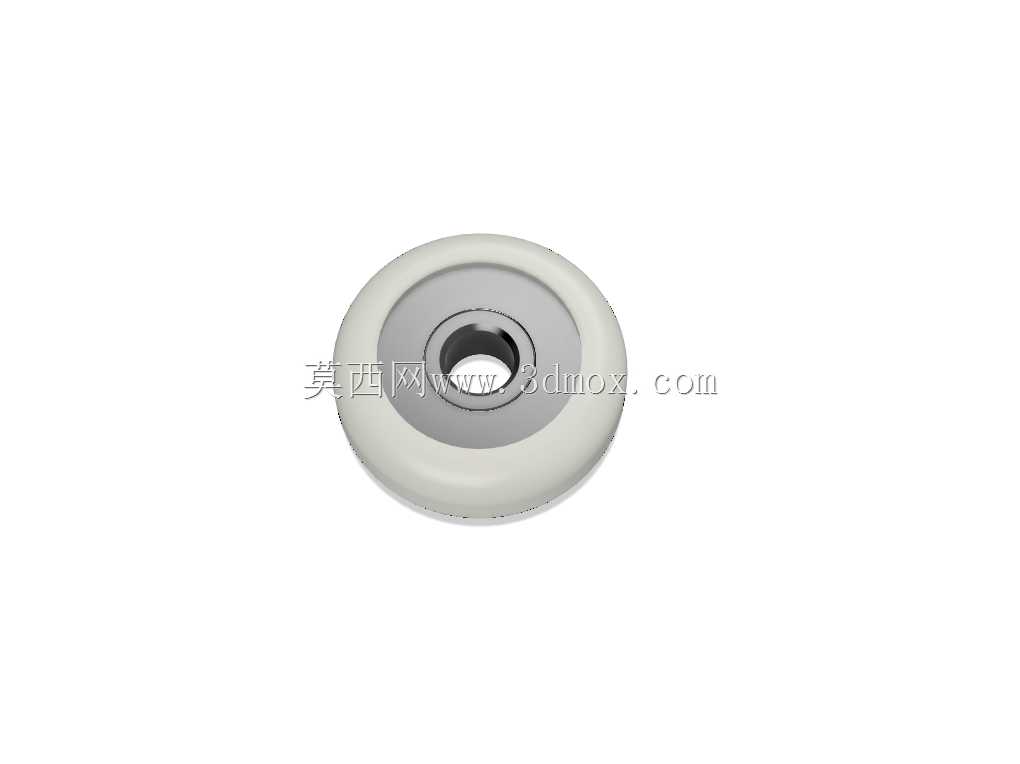

R型尼龙滚珠轴承带滑轮结构设计

这类带滚珠轴承的尼龙滑轮，在轻型输送线、仓储移门、小型工装滑动机构、家居滑动柜体、医疗设备移动舱门等场景里应用十分广泛，核心作用是通过滚动摩擦替代滑动摩擦，降低机构往复运动的阻力，同时依托尼龙材质的特性减少运行噪音、避免对配套导轨面造成硬划伤。

从结构设计逻辑来看，这款滑轮采用外圈尼龙轮体、内嵌滚珠轴承的组合结构，轮体外缘做了适配圆弧导轨的R型轮廓，能在配套圆弧导轨上自动对中，避免运行过程中出现跑偏、卡滞的问题。内嵌的滚珠轴承直接作为转动承载核心，不需要额外加装轴套，既简化了安装结构，也能保证转动的同轴度，减少长期运行后的磨损旷量。尼龙轮体采用包塑结构与轴承外圈紧密结合，避免轮体与轴承之间出现相对转动，保证传动过程的稳定性。

尺寸边界上，这款滑轮的核心安装与适配参数经过精准校核，总厚度7mm，轮体外径21.5mm，中心安装孔直径5mm，安装时仅需要匹配直径5mm的销轴即可完成固定，不需要额外设计复杂的安装座，适配的导轨圆弧半径需要与轮体R型外缘匹配，安装时需要保证两侧安装面的平行度，避免轴承承受额外的轴向力，缩短使用寿命。

实际选型应用中，这类尼龙滑轮适合承载中低载荷的往复运动场景，相比全金属滑轮，它的自重更轻，运行时不需要额外加注润滑脂也能保持顺畅的转动状态，尼龙材质本身具备一定的自润滑特性，在无尘车间、食品加工设备这类对润滑脂污染有管控的场景里也能适用。设计建模时需要重点关注轴承安装位的公差配合，尼龙轮体包塑后的内孔尺寸需要与轴承外圈采用过盈配合，避免长期运行后轴承与轮体脱开，同时轮体的R型轮廓需要做倒圆角处理，避免锐边对导轨造成刮擦，中心轴承的轴向定位需要与安装销轴的台阶尺寸匹配，保证滑轮转动时不会出现轴向窜动。

在不同的应用场景里，这款滑轮可以根据实际载荷需求调整内嵌轴承的精度等级，普通民用场景采用普通级轴承即可满足需求，在精密移动机构里可以选用高精度轴承来降低转动阻尼，提升运动平稳性。轮体的尼龙材质也可以根据使用环境调整，比如在有腐蚀介质的场景里可以选用耐腐尼龙配方，在低温环境下可以选用耐低温尼龙材料，保证轮体不会出现脆裂问题。
