外置笔记本超薄光驱收纳外壳结构

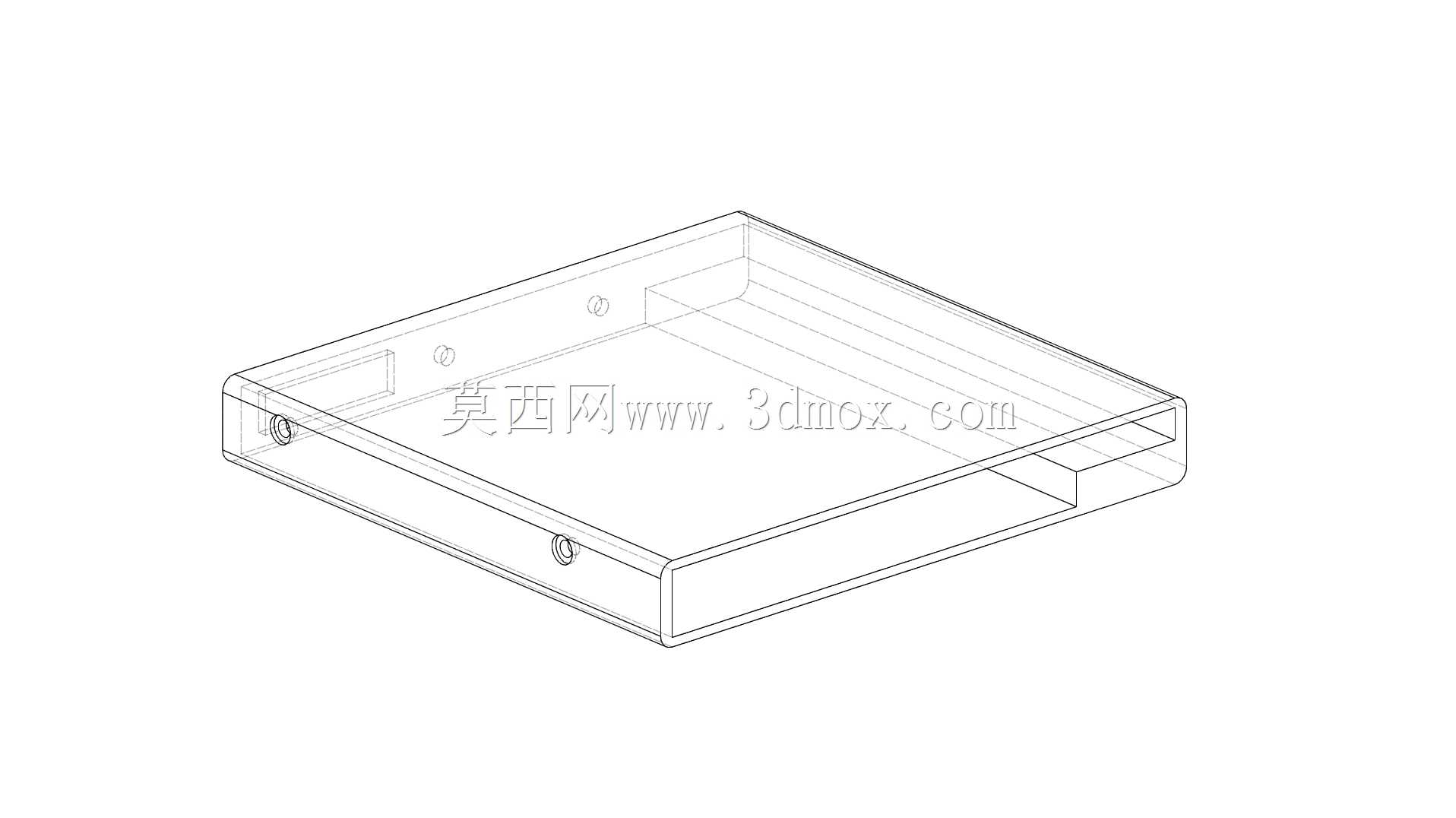

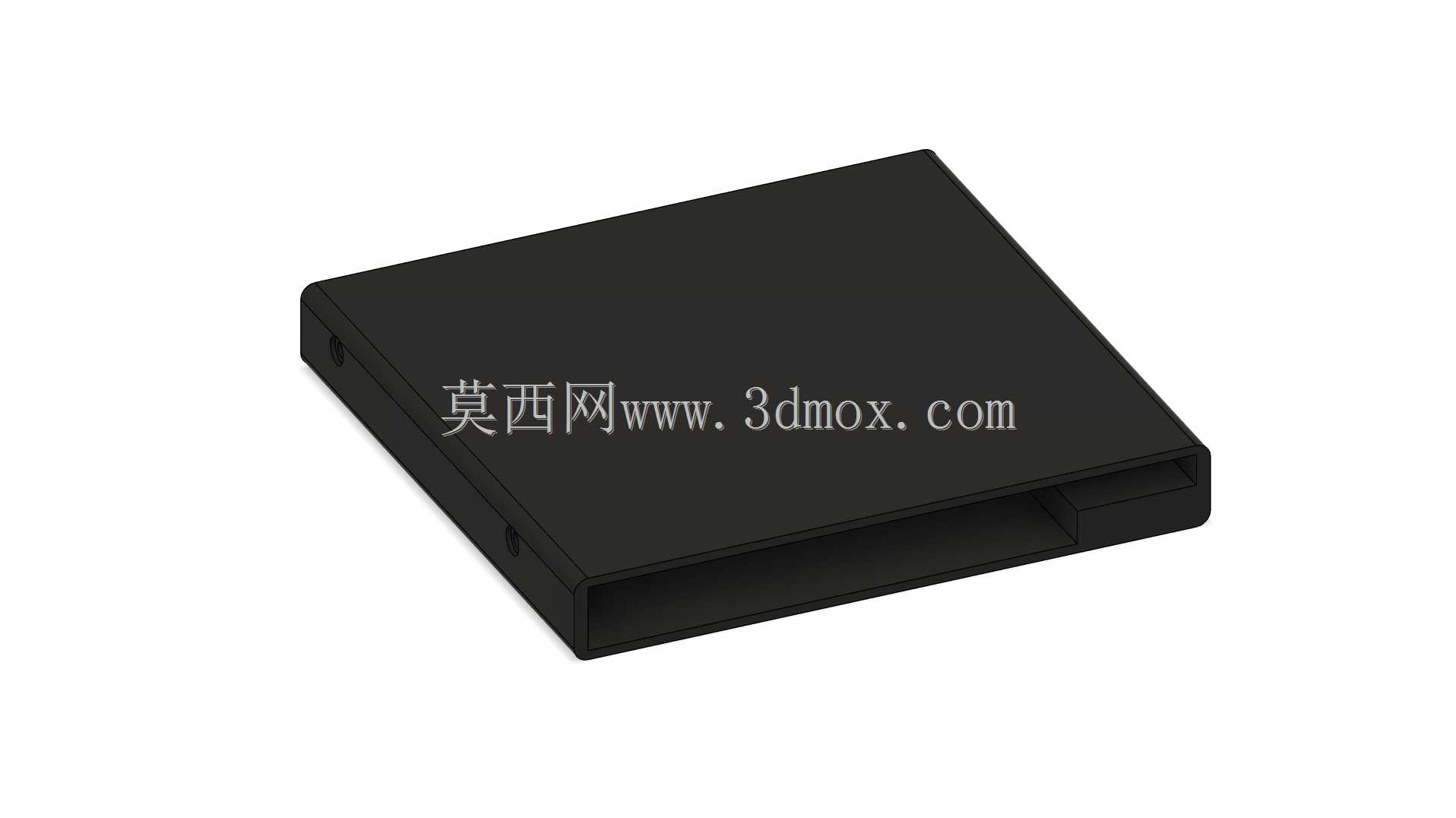

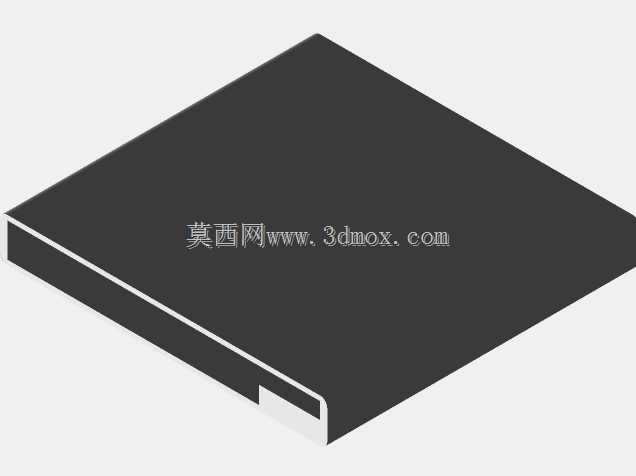

这款超薄DVD盒主要面向外置笔记本光驱的配套使用场景，在移动办公、外设拓展的实际应用中，这类壳体需要兼顾轻薄便携属性与结构防护能力，日常使用中既要容纳标准厚度的超薄光驱机芯，也要避免日常携带过程中的挤压、磕碰对内部精密读碟部件造成损伤。从结构设计思路来看，整体采用一体式注塑成型的盒体结构，侧壁做了均匀的薄化处理，在保证壳体刚性的前提下尽可能压缩整体厚度，适配超薄外设的便携需求；盒体前端预留光驱出碟开口，开口边缘做了小尺寸的倒角过渡，既避免碟片进出时被锐边刮擦，也能在装配时引导机芯顺利滑入壳体内部，减少装配对位的难度。壳体侧壁预留了细小的定位孔位，对应机芯侧边的固定螺柱位置，装配时不需要额外增加定位治具，直接通过螺丝就能将机芯与壳体牢牢固定，避免日常插拔、移动过程中机芯出现窜动，影响读碟稳定性。从安装边界来看，整体外形为规整的长方体结构，边角做了小圆弧过渡，没有外凸的结构件，放置在电脑包内时不会勾挂包内的线材、纸张等物品；内部腔体尺寸严格匹配超薄DVD机芯的外形公差，腔体四周预留了0.15mm的装配间隙，既方便生产时的注塑脱模，也能抵消不同批次注塑件的轻微收缩误差，保证机芯可以顺利装入，不会出现卡滞或者装配后旷量过大的问题。壳体表面采用哑光磨砂的面型设计，日常使用中不容易残留指纹和轻微划痕，长时间使用后仍能保持整洁的外观；盒体的壁厚控制在1.2mm，既满足注塑生产时的熔胶流动要求，避免出现缺胶、缩水等成型缺陷，也能将整体重量控制在较低水平，符合移动外设的轻量化需求。在实际结构验证中，这类壳体需要通过1米高度的自由跌落测试，保证跌落后壳体不会出现开裂、卡扣松脱的问题，同时内部机芯不会出现移位，因此在盒体的转角位置做了局部的加厚加强筋设计，筋位厚度控制在壁厚的0.6倍，避免注塑时出现表面缩痕，同时有效提升转角位置的抗冲击能力。
