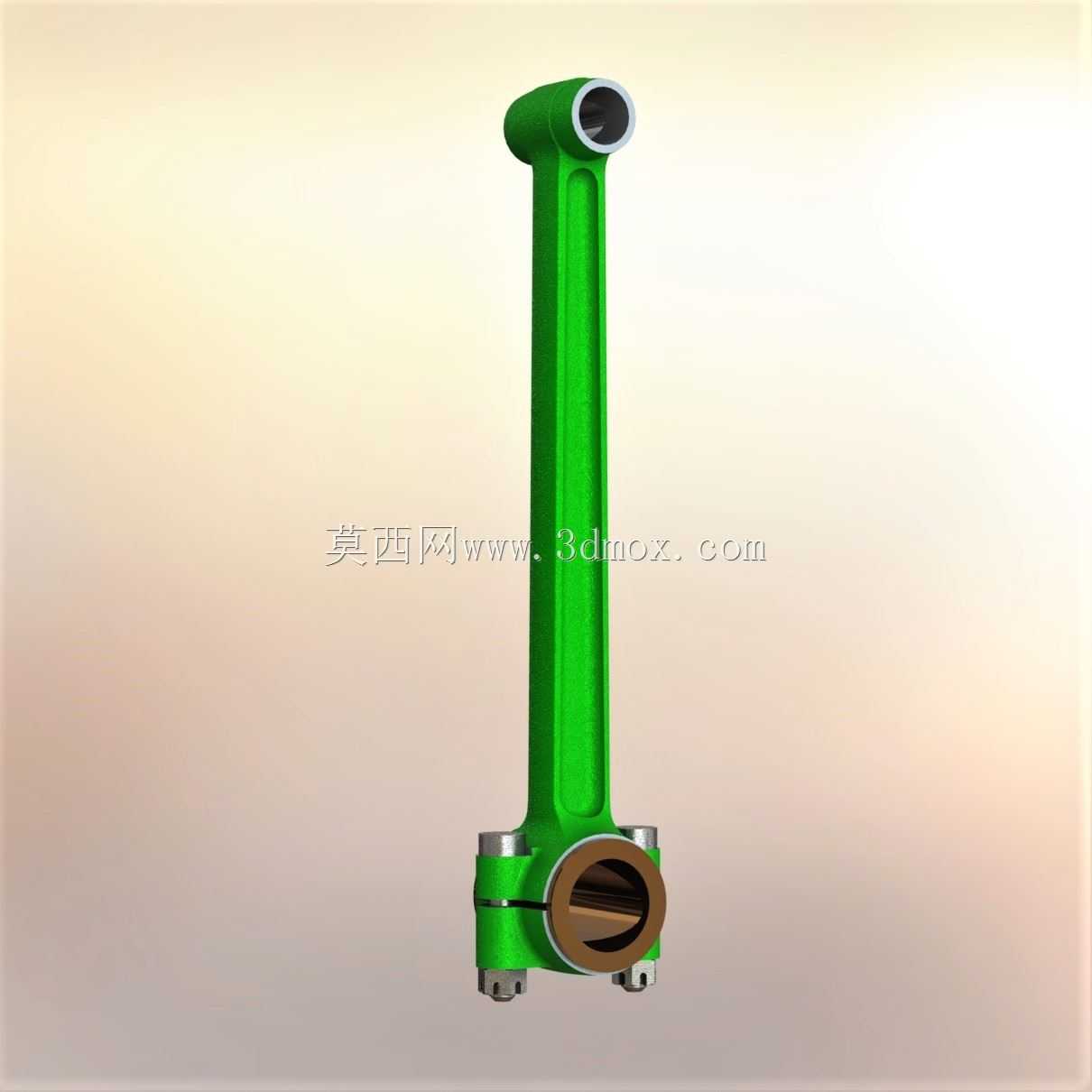

内燃机连杆总成三维结构设计

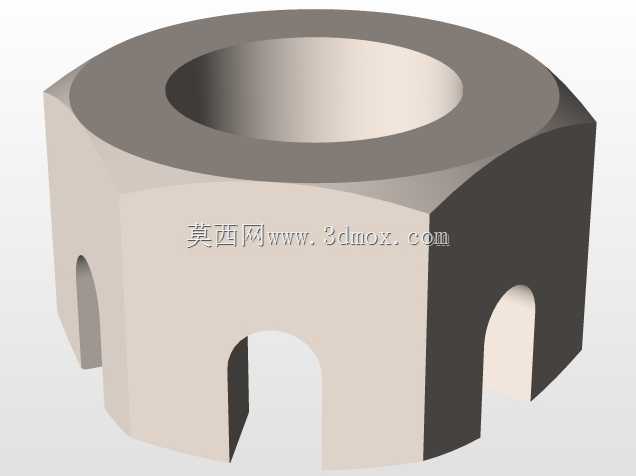

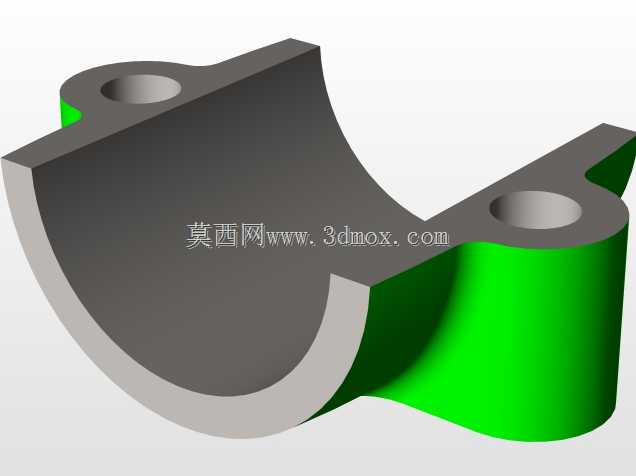

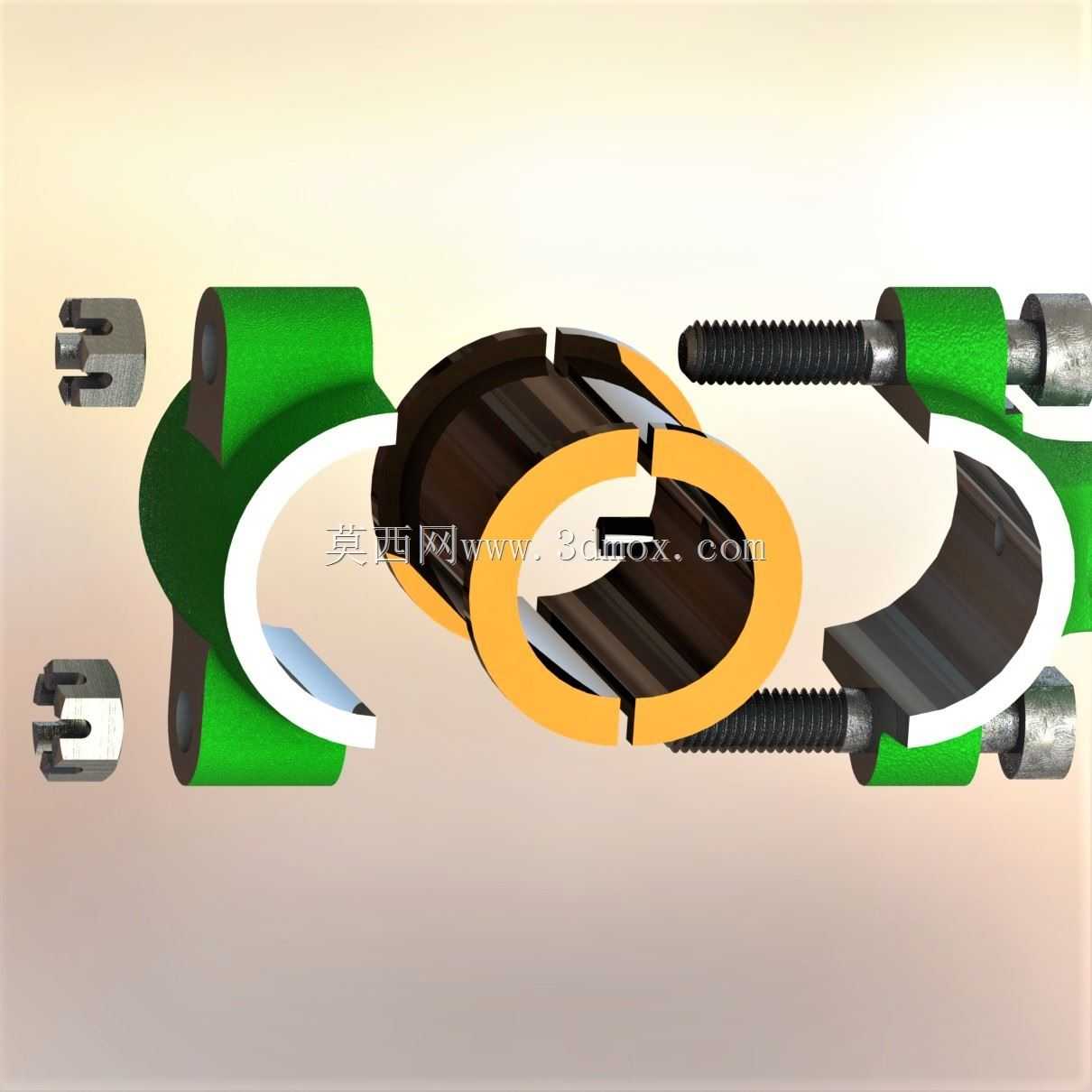

该零件为内燃机核心传动部件，承担活塞与曲轴之间的动力传递作用，将活塞承受的燃气爆发压力传递给曲轴，把活塞的往复直线运动转换为曲轴的旋转运动，是往复式动力机械中决定运行可靠性的关键受力构件。在实际装机场景中，连杆工作过程中需承受交变的气体爆发压力、往复惯性力与旋转惯性力的复合作用，其结构强度、刚度与疲劳性能直接决定动力设备的大修间隔与运行安全阈值。从结构设计逻辑来看，该连杆采用分体式大头设计，大头端配套轴瓦安装位，可实现与曲轴连杆轴颈的可靠装配，小头端设置衬套压装孔，通过活塞销与活塞组件完成铰接，杆身采用工字形截面构型，在保证足够抗弯、抗扭刚度的前提下尽可能降低自身往复运动质量，减少惯性载荷对整机运行的冲击。设计过程中需严格匹配对应机型的气缸中心距、活塞销直径、曲轴连杆轴颈直径等核心安装边界参数，大头端的剖分面采用平切口结构，配套连杆螺栓完成轴瓦盖的锁紧固定，螺栓孔的位置度、端面垂直度需满足高精度装配要求，避免运行过程中出现轴瓦偏磨、螺栓松动等失效问题。杆身与大小头的过渡区域采用大圆角平滑过渡，消除应力集中风险，表面强化工艺的预留设计可进一步提升零件的疲劳强度，适配高负荷动力输出场景的使用需求。在三维建模过程中，需完整还原连杆的油道开孔、轴瓦定位槽、螺栓沉孔、小头衬套油孔等细节结构，所有配合面的尺寸公差、形位公差需符合内燃机零部件的设计规范，可直接用于后续的有限元强度校核、运动仿真分析以及加工工艺编制工作，为同类型动力部件的结构优化、改型设计提供可靠的三维数模参考。
