蒸汽系统对位柱塞结构设计

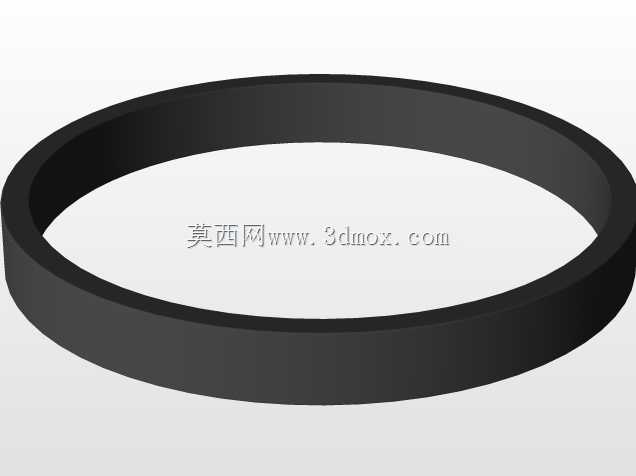

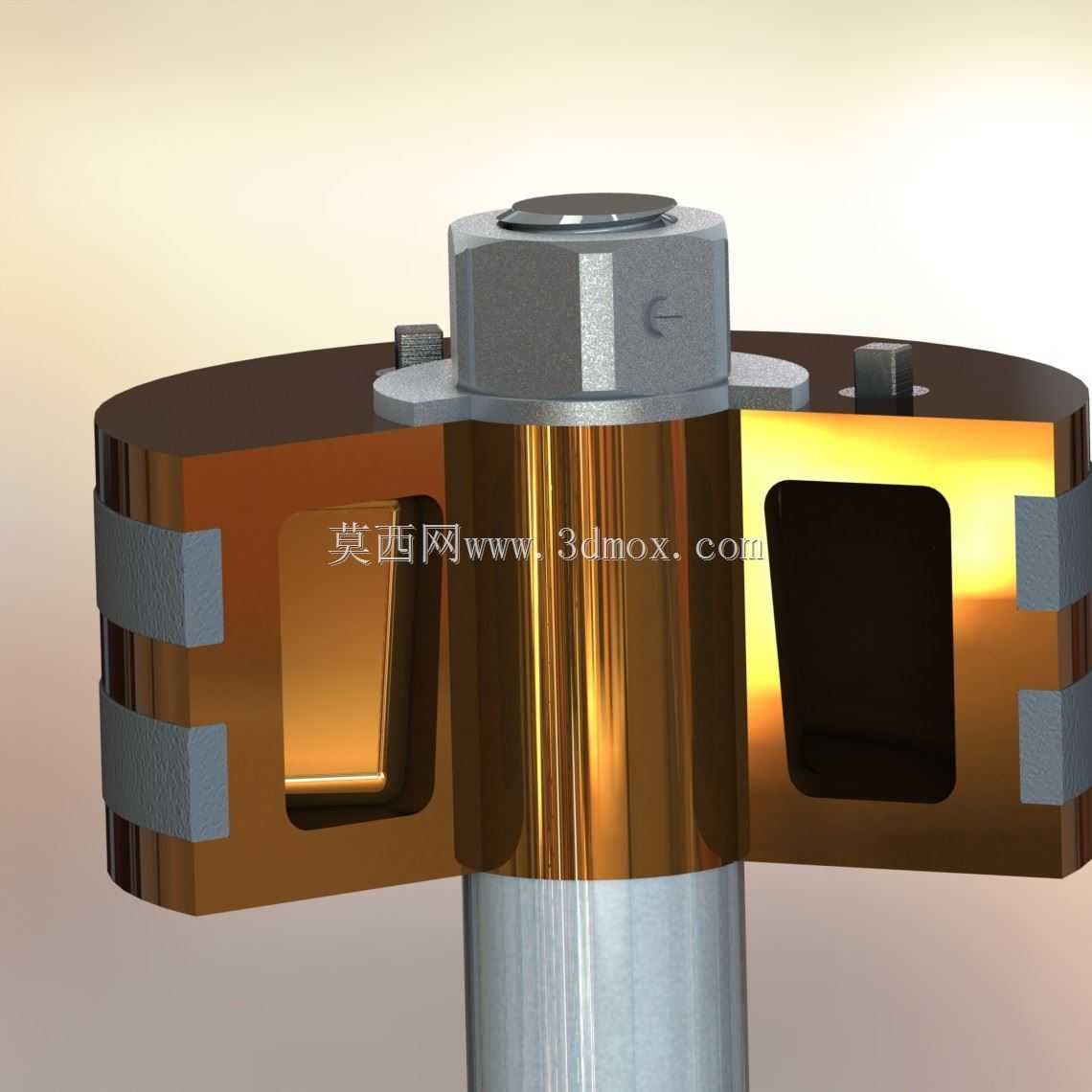

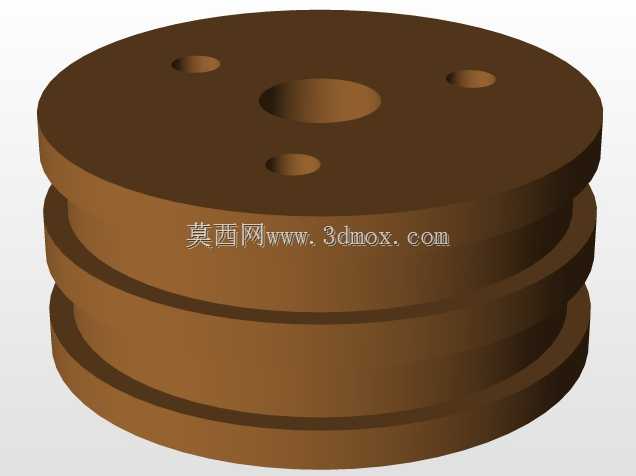

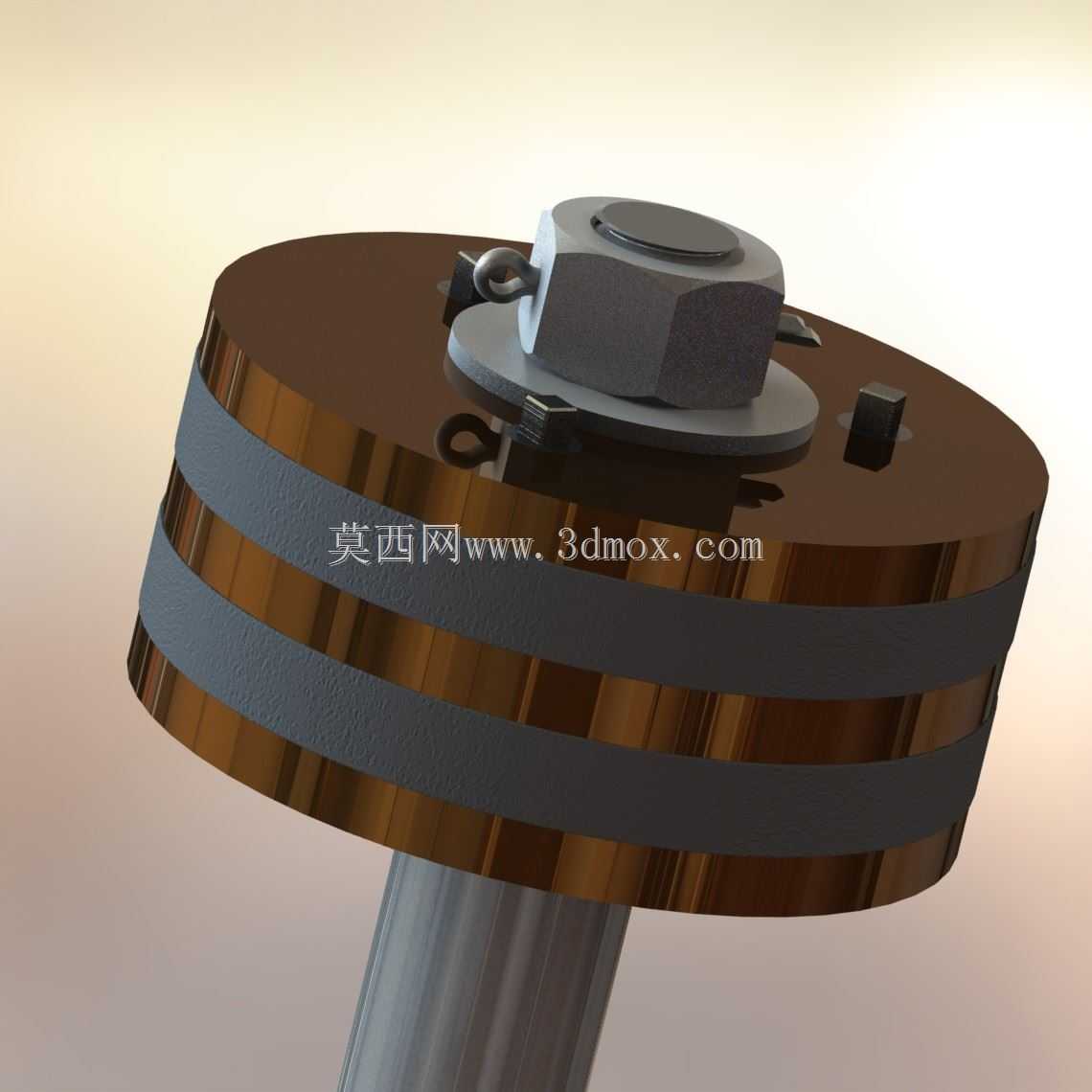

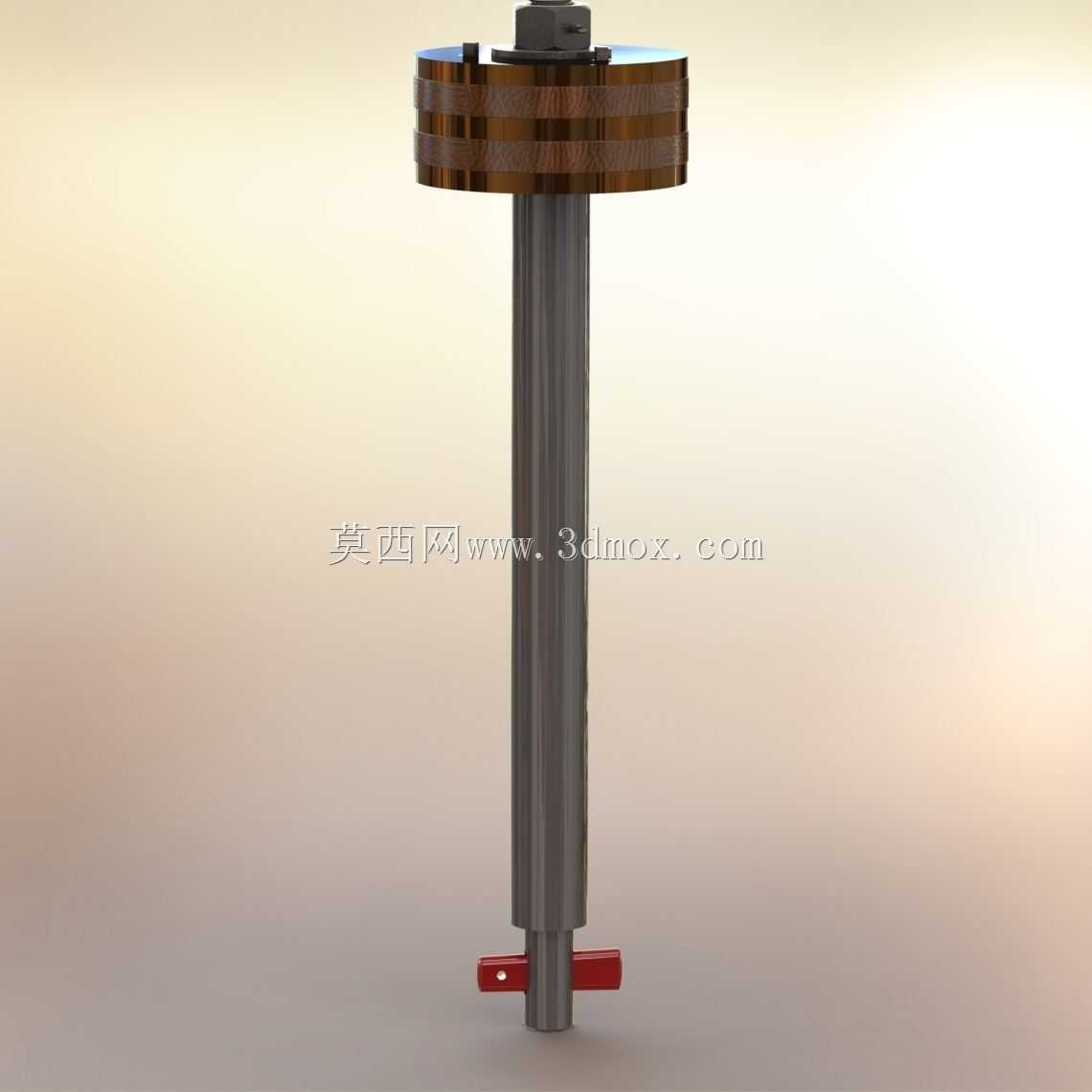

该对位柱塞主要应用于蒸汽输送管路的通断调节与对位密封场景，常见于中小型蒸汽动力设备、蒸汽换热机组以及工业蒸汽配送支路的控制节点，承担蒸汽介质的精准通断、工位对位密封以及轴向传动衔接的作用，在需要频繁切换蒸汽通路、保证对接位同轴度的工况下能够稳定发挥作用，避免蒸汽泄漏带来的能耗损失与安全隐患。从结构设计来看，主体采用多层环形叠装结构，外层的金属环带承担耐磨与径向定位作用，中间的隔层采用耐温密封材质，能够在高温蒸汽环境下保持密封性能与结构强度，顶部的锁紧螺母采用六角标准结构，方便现场使用常规工具进行拆装维护，螺母下方设置的止动垫片可以避免设备运行过程中振动导致的紧固件松动，保证长期运行的结构可靠性。设计过程中优先考虑了安装对接的同轴度要求，柱塞主体与中心轴采用过盈配合加定位销的组合固定方式，既保证扭矩传递的稳定性，也能控制径向跳动量在允许范围内，避免对位过程中出现卡滞、偏磨的问题。顶部的对位凸块与凹槽结构，能够在柱塞下行到位时与阀座的对应结构精准嵌合，保证密封面完全贴合，不会出现偏斜导致的密封失效。从安装边界来看，柱塞主体的外径适配常规通径的蒸汽阀座安装腔，中心轴的直径与伸出长度匹配常见的蒸汽阀驱动机构输出端连接尺寸，不需要额外加工转接件就可以完成装配，多层环带的总厚度经过匹配计算，在全行程运动过程中不会与阀腔内壁发生剐蹭，同时预留了足够的密封压缩量，保证在额定蒸汽压力下不会出现介质泄漏。结构上没有采用复杂的异形曲面，大部分零部件都可以采用常规车削、冲压工艺加工，降低了生产制造的成本，顶部的紧固件、止动垫片都采用标准件，方便后期运维更换。实际工况下，该结构可以承受饱和蒸汽的持续高温冲刷，密封层的材质选型适配蒸汽环境下的耐温、耐老化要求，金属部件表面做了防锈处理，避免长期接触蒸汽凝液导致的锈蚀卡滞，轴向运动的行程经过精准校核，对位到位后刚好实现密封面完全贴合，不会出现过压导致的密封件过度压缩损坏，也不会因为行程不足导致密封间隙过大泄漏。
