窄轨观光小型客运车厢结构设计

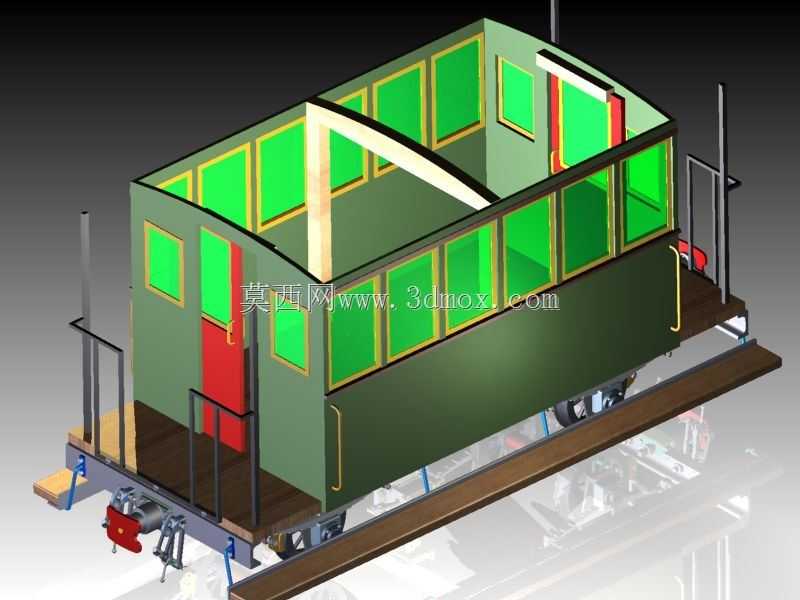

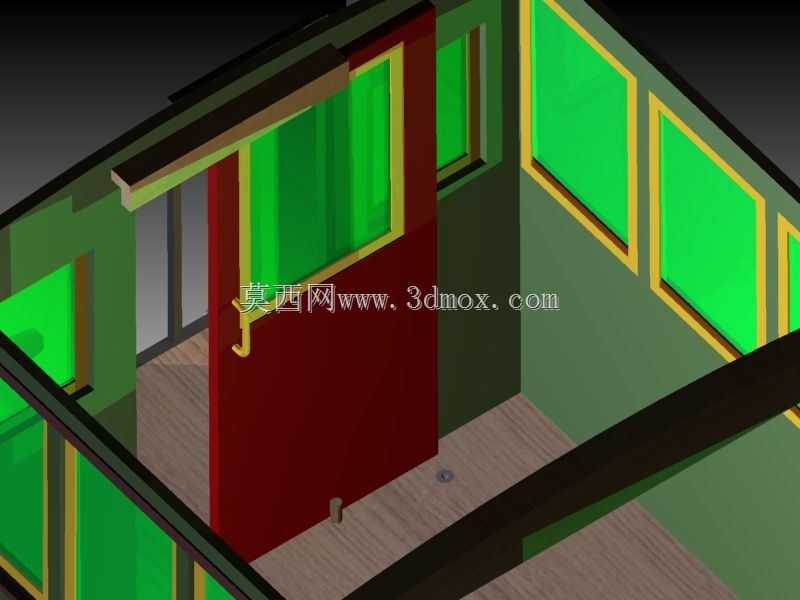

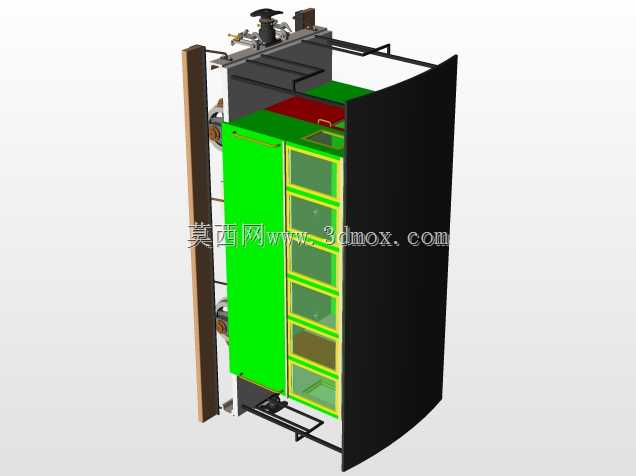

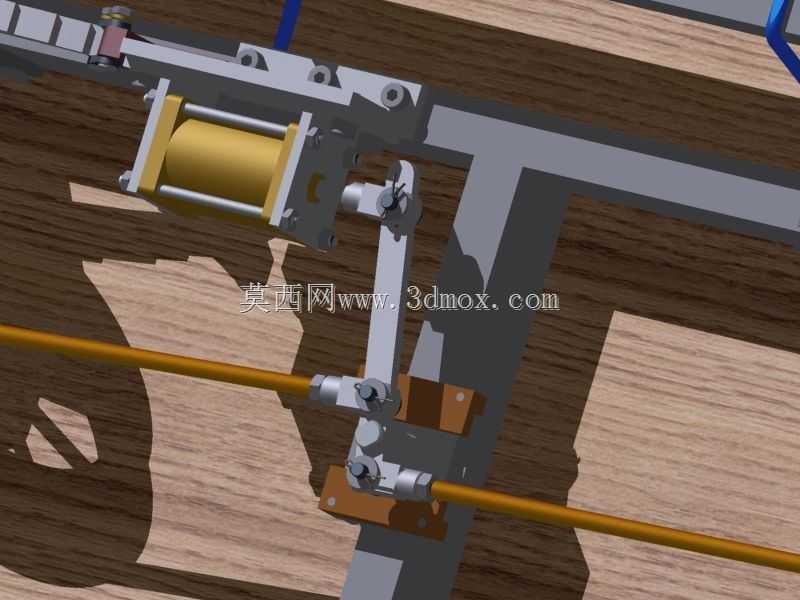

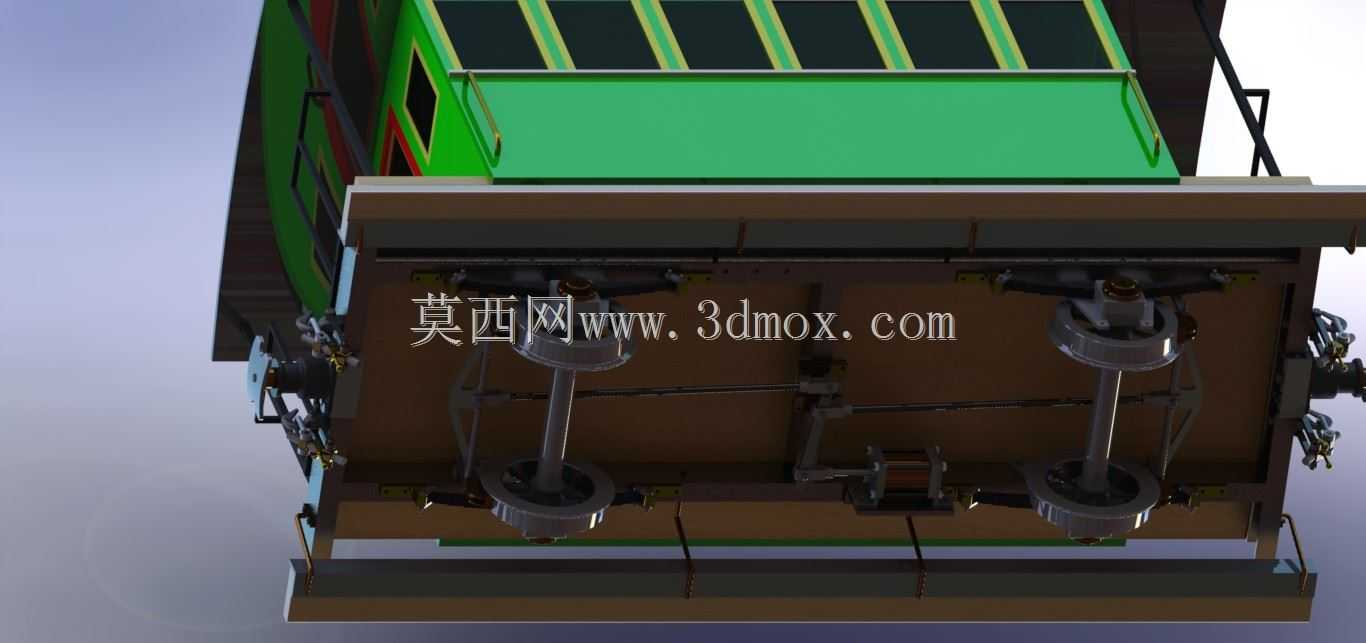

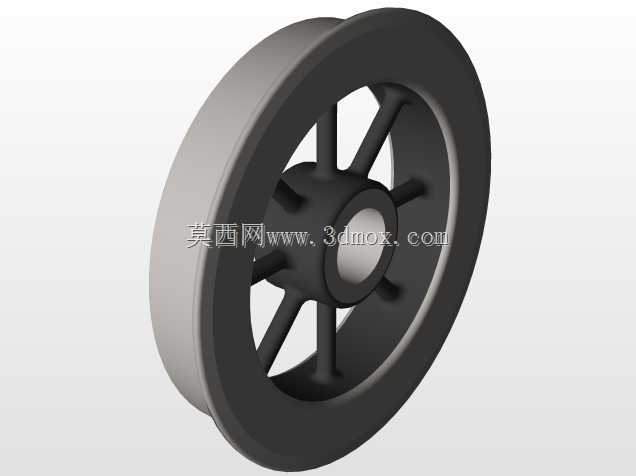

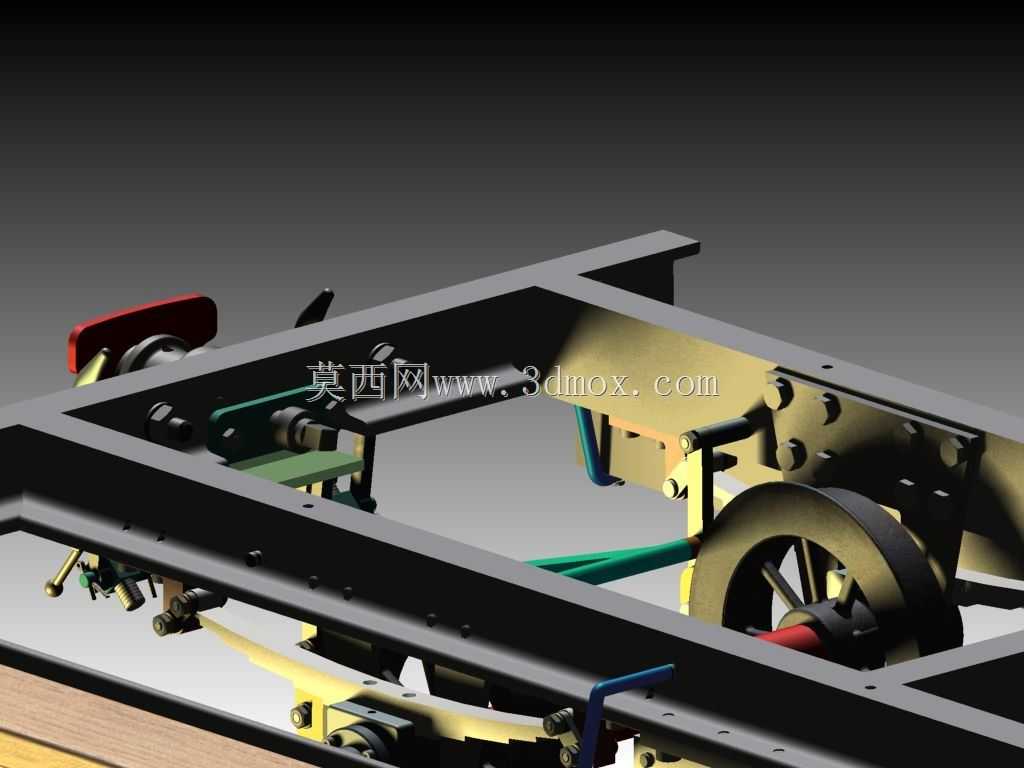

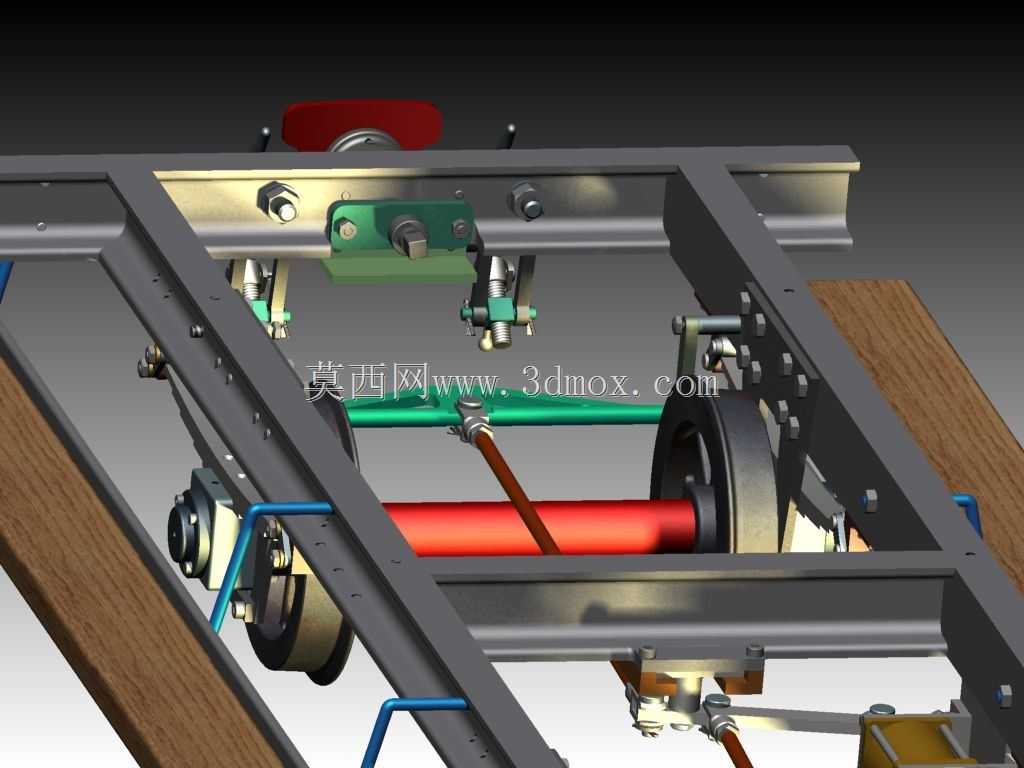

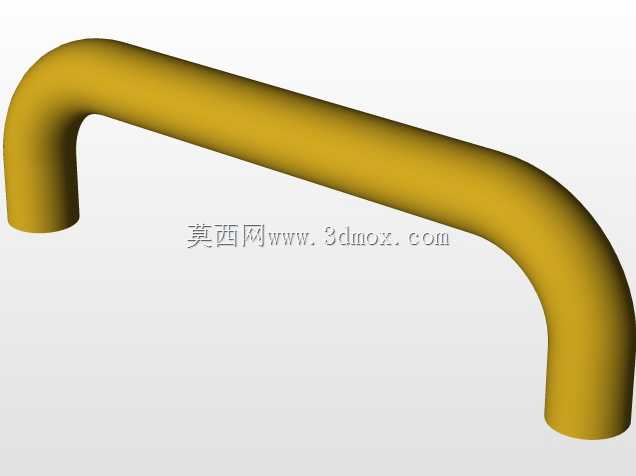

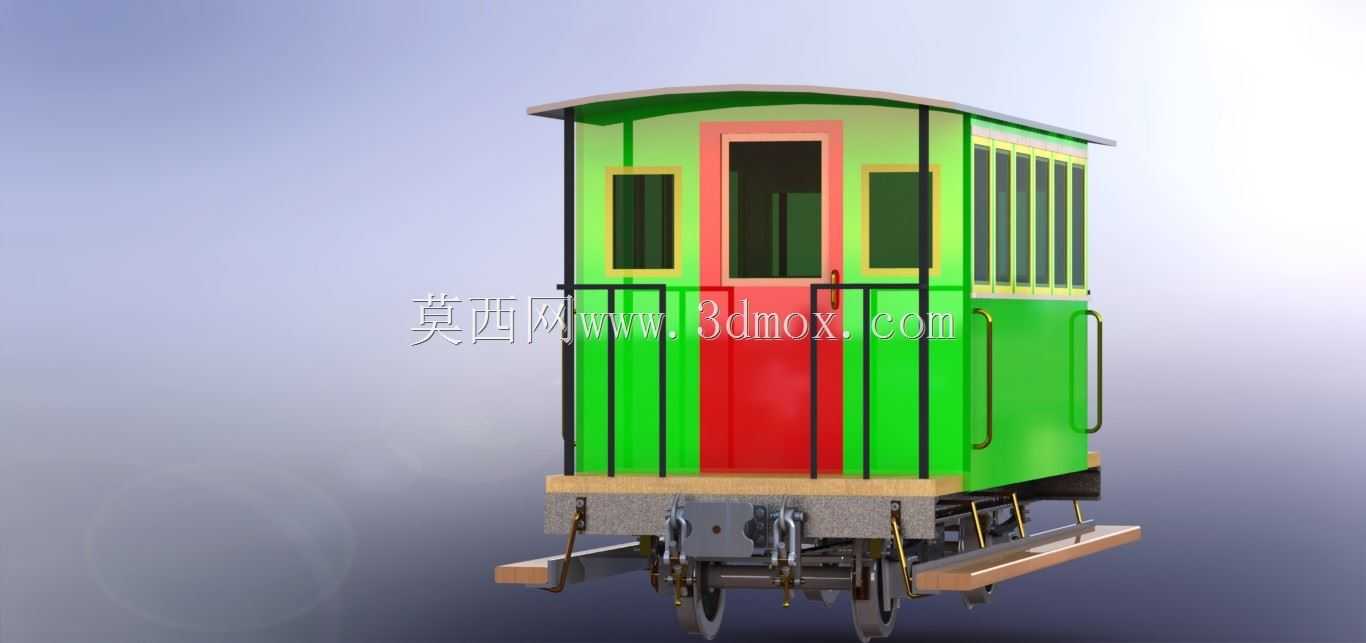

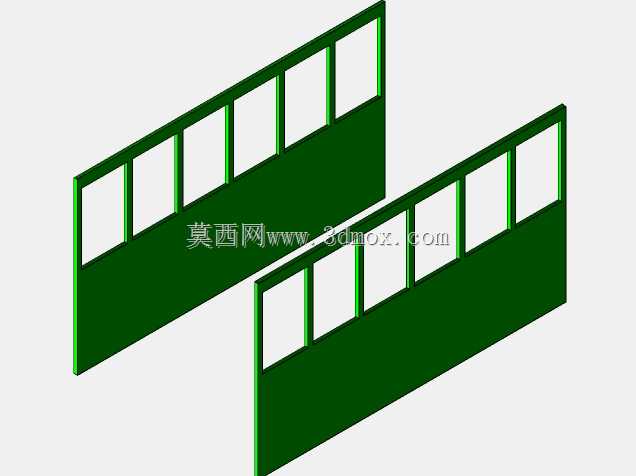

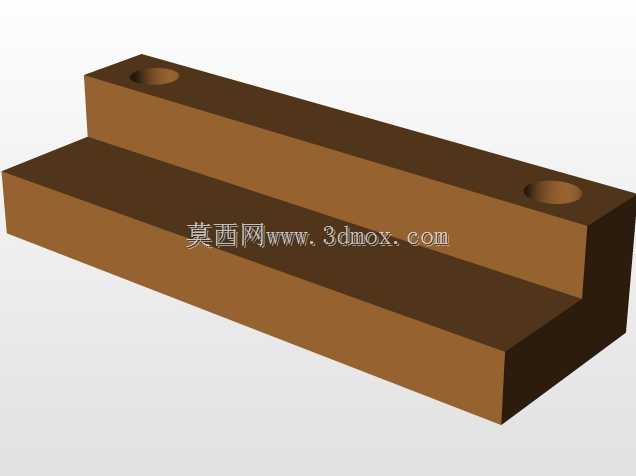

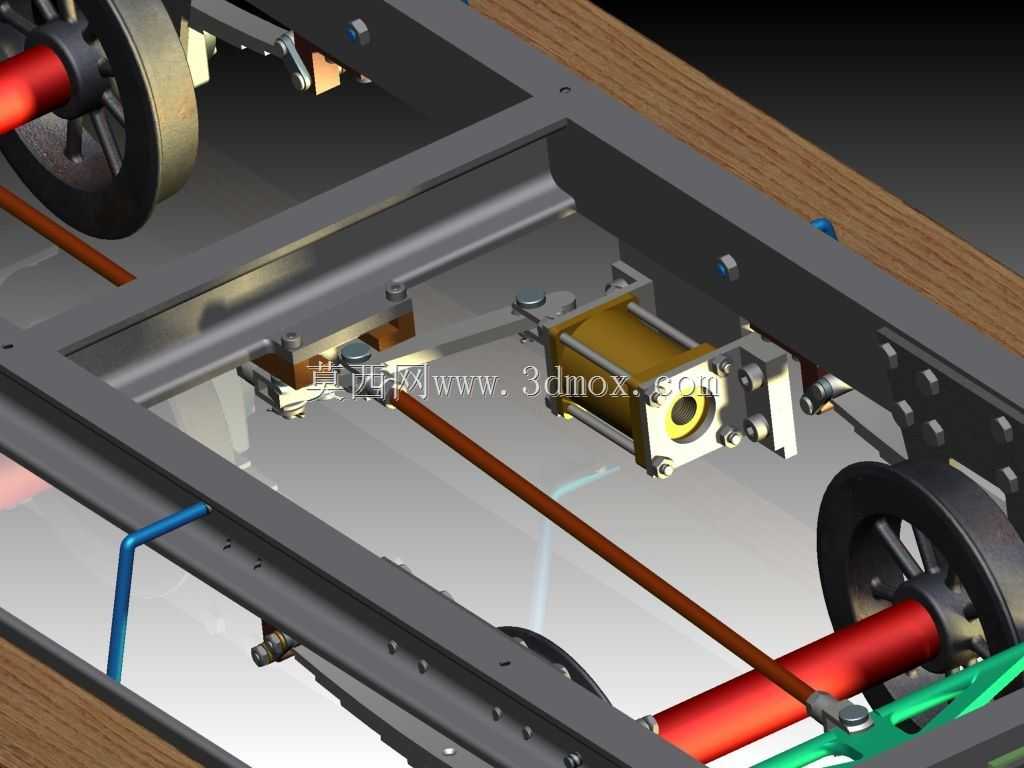

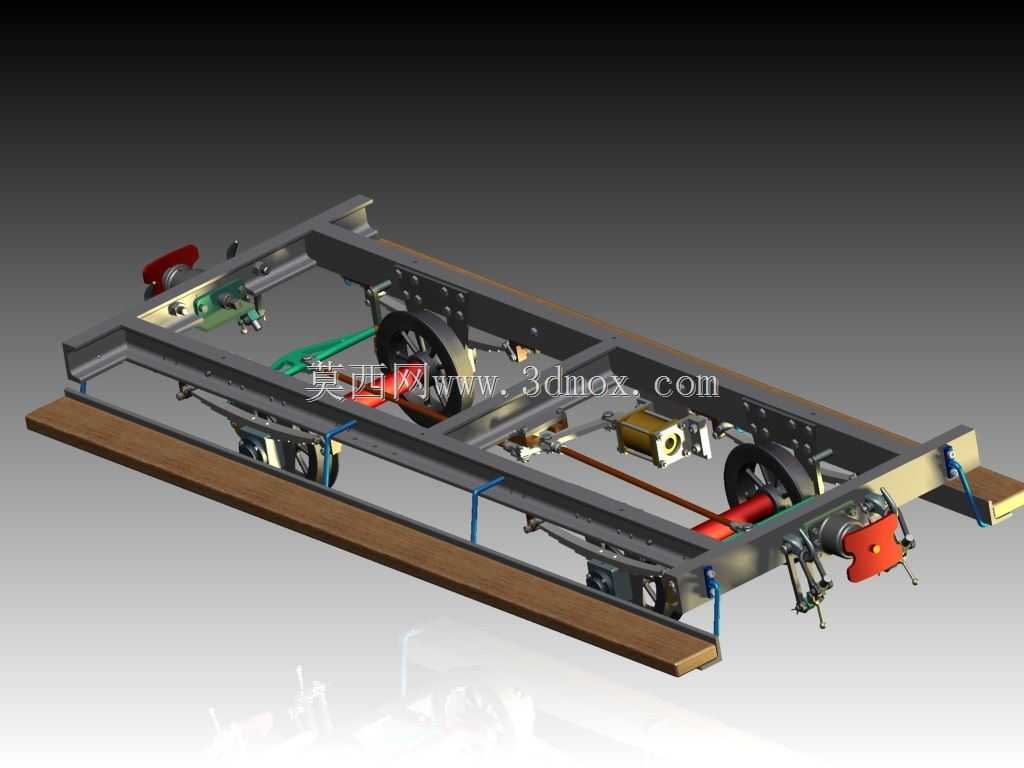

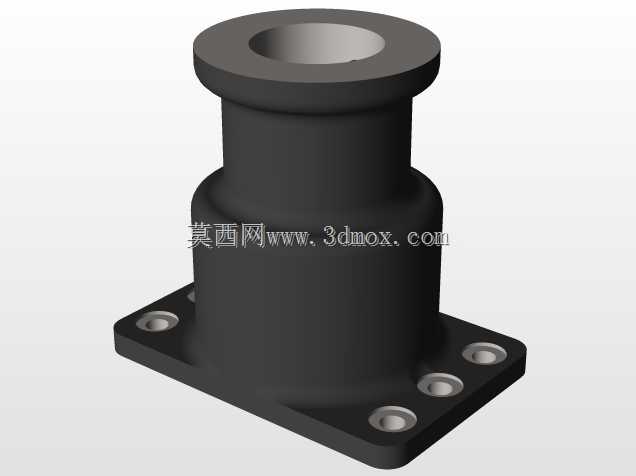

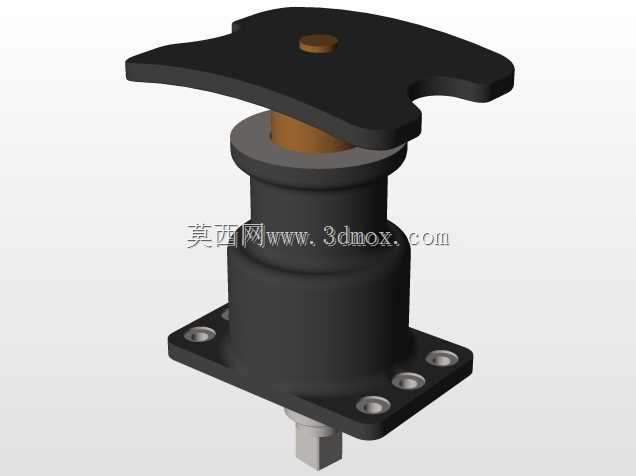

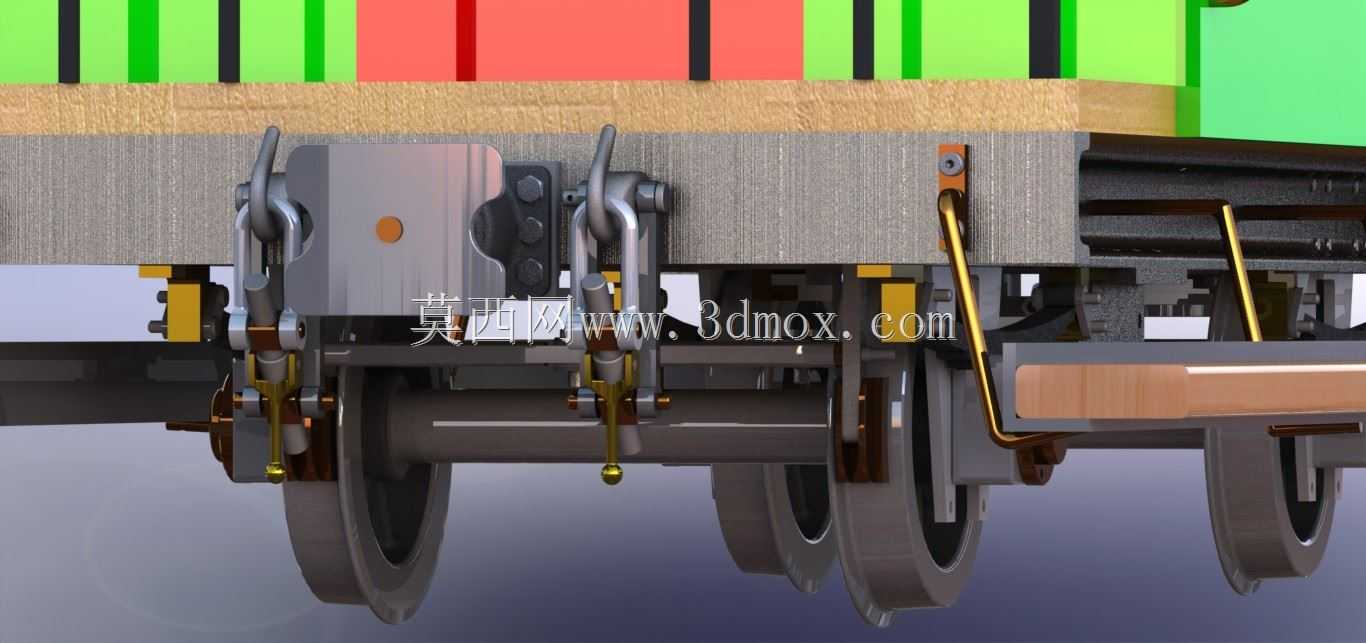

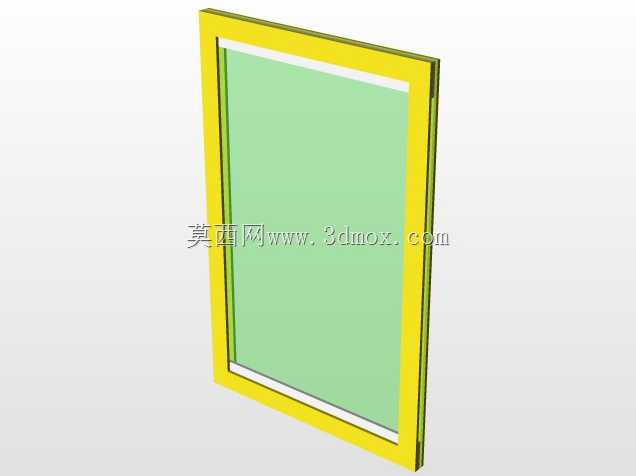

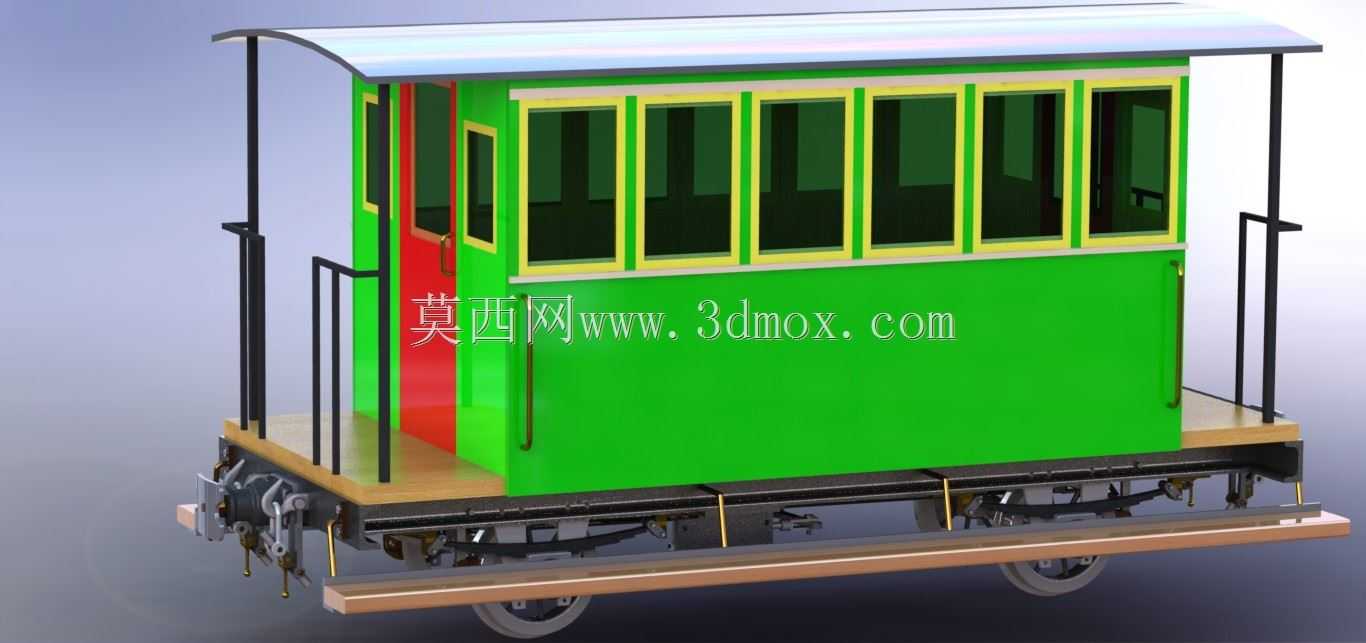

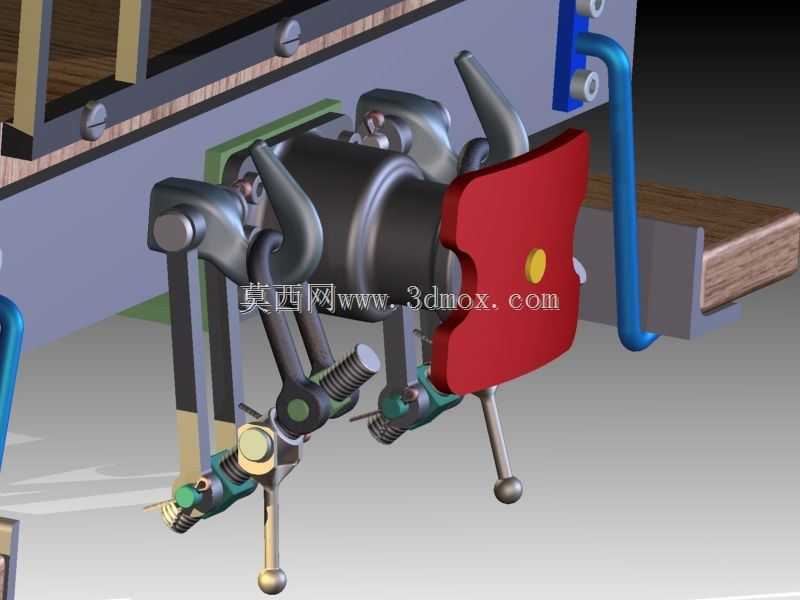

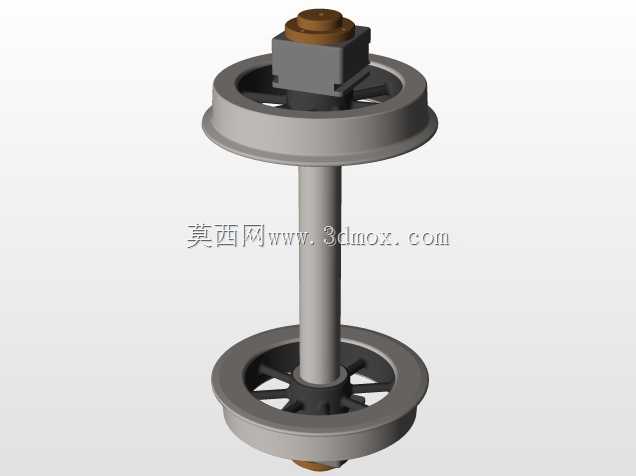

这款窄轨小型客运车厢主要面向景区观光、主题园区接驳、特色街区游览等场景使用，区别于干线铁路的大运量车厢，其设计核心围绕小半径曲线通过性、低速运行安全性与观光视野优化展开。从结构布局来看，车厢采用单端开门设计，车门设置于车厢一端侧面，配套双侧扶手登车平台，平台边缘做防滑处理，适配低速上下客的使用需求，登车台阶高度控制在180mm以内，兼顾不同年龄乘客的上下便利性。车厢主体框架采用型钢焊接结构，侧墙设置六扇连续竖向观景窗，窗框做圆弧包边处理，窗下沿高度距车内地板900mm，既保证乘坐时的观景视野，也满足客运车辆的侧围安全防护高度要求，车窗玻璃采用内嵌式安装，预留密封胶条安装槽，可适配户外多雨多尘的使用环境。车顶采用圆弧过渡的薄钢板蒙皮结构，车顶外沿探出车身120mm，形成自然遮雨檐，无需额外加装雨挡即可避免雨水直接顺着侧窗流入车内。走行部采用小型两轴转向架结构，轮对适配762mm或900mm窄轨轨距，转向架与车厢底架之间采用弹性旁承连接，可缓冲低速运行时的轨道接缝冲击，底架两侧设置防脱护轨，在小半径曲线通过时避免轮对脱轨风险。车内地板采用多层胶合板加防滑耐磨面层铺设，地板下方预留线束与制动管路铺设空间，制动系统采用手动机械制动配合轨道面摩擦制动结构，可在驻车与低速运行时实现可靠制动。车厢端部设置连接车钩，可与同规格车厢或小型轨道牵引车连挂，单节车厢额定载客量控制在12-15人，完全满足景区内短距离接驳的运力需求。外观配色采用高饱和度的绿色主调搭配黄色窗框包边、红色车门，视觉辨识度高，契合主题园区、森林观光线路的场景氛围，车身外蒙皮采用模块化拼接设计，单块蒙皮通过螺栓与侧墙骨架连接，后期维护更换时无需整体拆解侧墙，可大幅降低运维成本。设计过程中重点校核了小半径曲线通过时的车体偏移量，将车体长度控制在4.2m以内，宽度控制在1.8m以内，确保在15m半径弯道上不会出现车体剐蹭轨道旁设施的问题，同时整车整备质量控制在1.2t以内，降低对轨道基础的承重要求，适配景区内轻量化铺设的轨道线路。
