离合器自动注油工作站结构设计

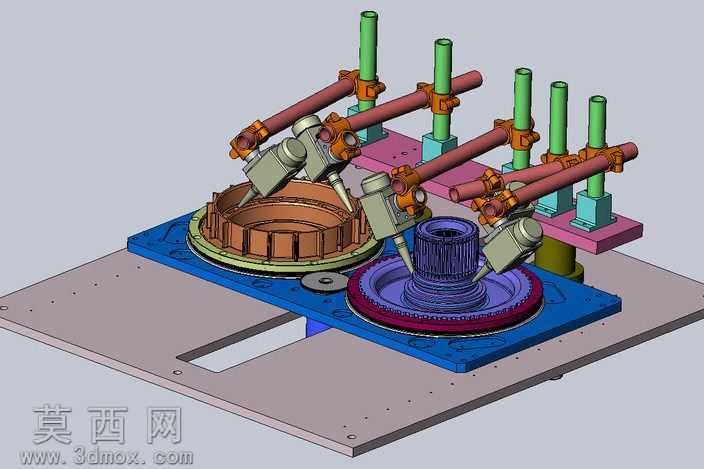

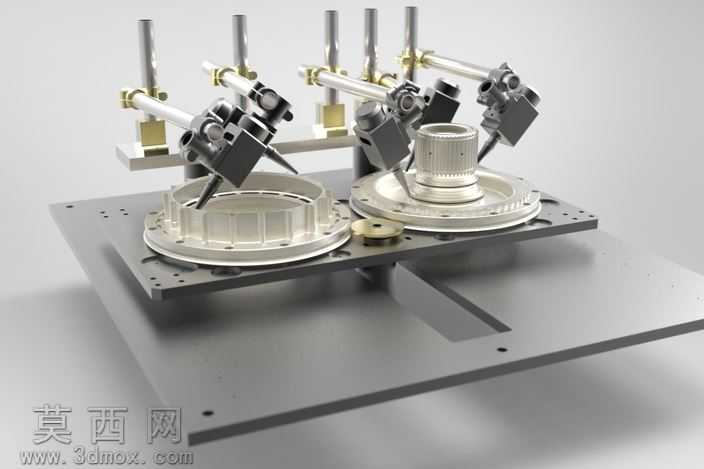

本作品为离合器组件自动注油作业的专用工装设备三维模型，建模过程严格遵循机械装配设计逻辑，先完成整体安装底板的基准搭建，底板采用带定位孔的平板式结构，预留工位避让槽与安装基准面，为上部所有组件提供统一的装配定位基准。模型中设置了双工位并行作业布局，分别对应两种不同规格的离合器组件定位工装，左侧工位适配大尺寸离合器外毂总成，定位座采用仿形轮廓设计，完全贴合离合器外毂的阶梯状外缘结构，保证注油作业时工件无偏移；右侧工位适配离合器内毂组件，定位座设置中心定位柱与周向限位凸台，精准卡合内毂的内花键与外缘齿形结构，避免注油过程中工件转动。上部注油执行单元采用多组注油枪对称排布设计，每支注油枪通过可调式安装支架固定在横向支撑梁上，支架包含水平旋转调节座、俯仰角度调节关节与轴向伸缩滑套，可根据不同离合器的注油点位位置，灵活调整注油枪的伸出长度、喷射角度与水平位置，保证注油嘴精准对准离合器摩擦片与毂体结合的润滑点位。支撑立柱采用立式导向柱结构，搭配可上下滑移的锁紧抱箍，可根据不同高度的离合器工件调整注油单元的整体作业高度，适配多规格产品的注油需求。模型渲染阶段对不同部件赋予了差异化材质：安装底板采用磨砂金属材质模拟冷轧钢板的表面质感，注油枪主体采用哑光工程塑料材质搭配金属色的注油嘴结构，支撑梁与立柱采用阳极氧化绿色与红棕色的金属漆模拟工业铝型材与喷涂钢管的外观，离合器工件部分还原了金属冲压件与烧结摩擦片的不同质感，清晰区分各功能部件。整体设计围绕离合器注油工序的作业需求，通过双工位布局提升作业效率，可调式注油支架提升设备的通用性，所有运动调节部件均设置锁紧定位结构，保证注油作业时的位置精度，避免润滑油偏移喷射造成的浪费与污染，完整还原了专用注油工装的装配关系与功能结构，可直接用于工装方案评审、作业指导演示与后续加工出图的基础参考。
