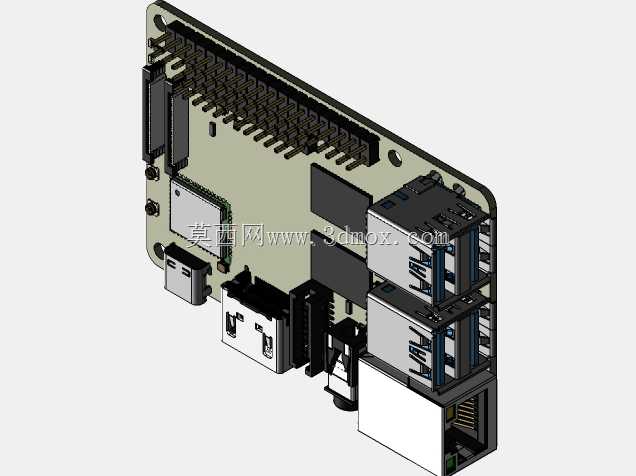

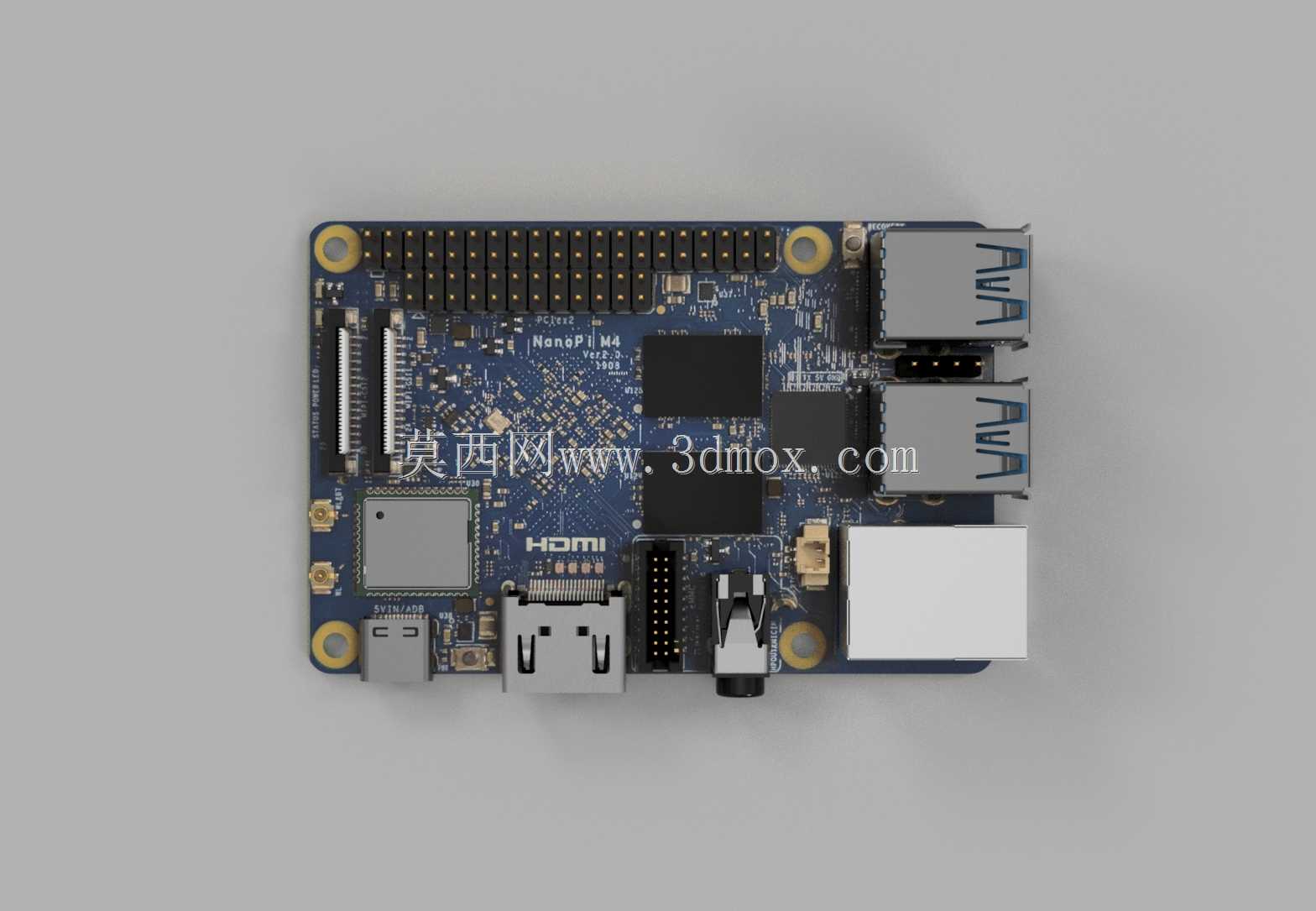

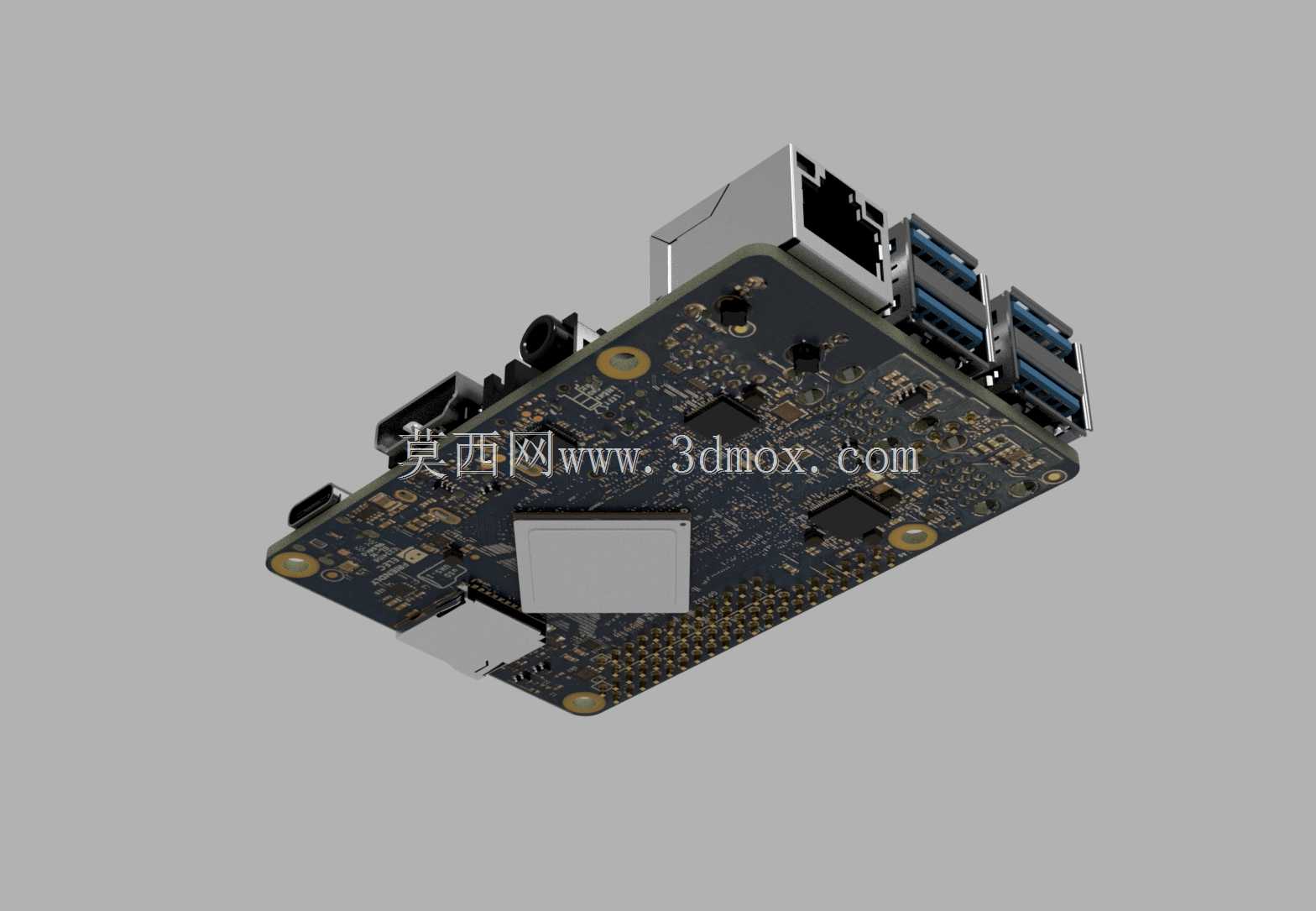

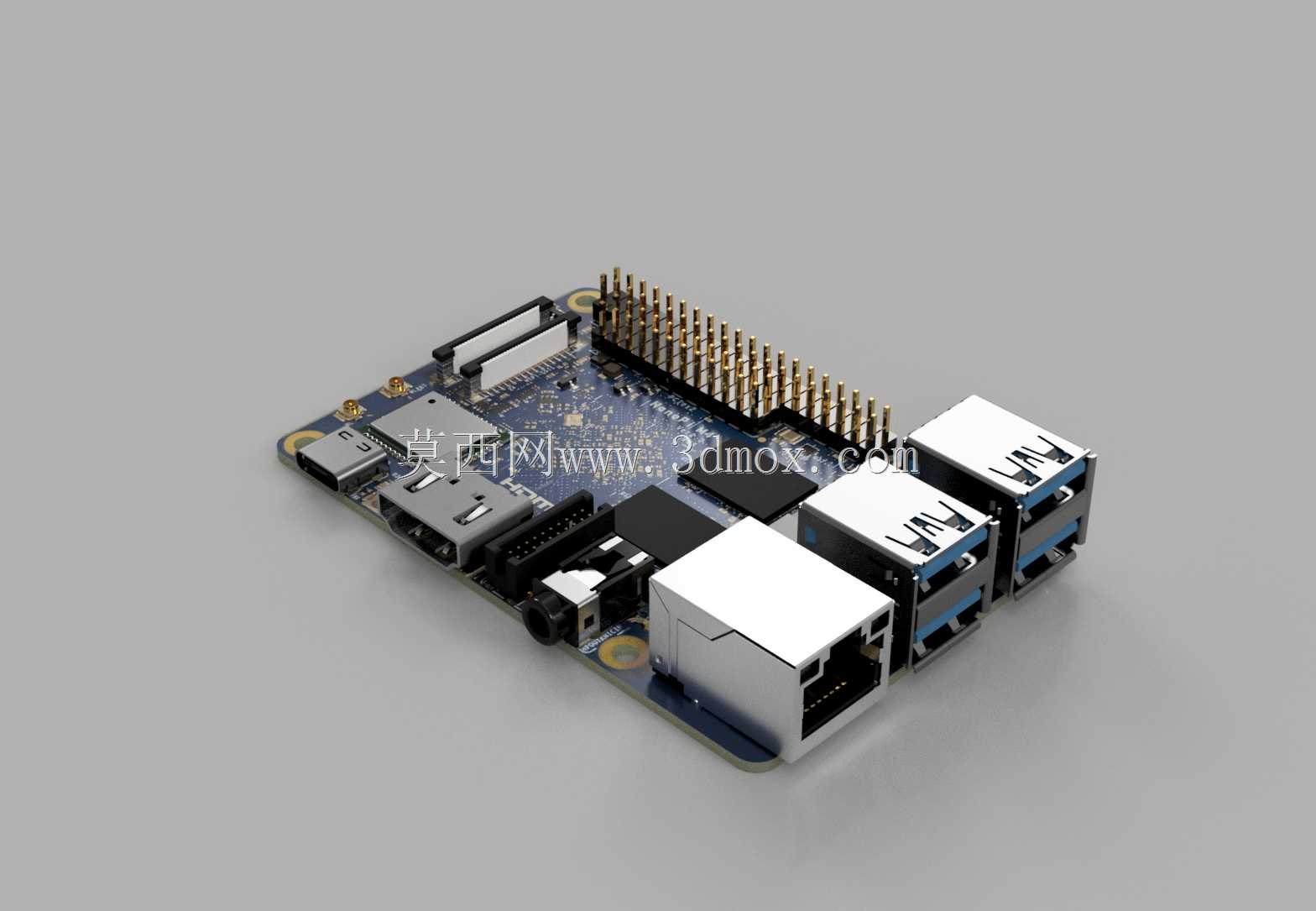

友善NanoPi M4v2嵌入式开发板结构

在嵌入式项目开发与小型智能设备搭建过程中，这类紧凑型单板计算机的三维结构还原，能为结构适配、外壳设计、整机集成提供精准的尺寸参考。做结构设计时，首先要明确板载接口的伸出边界，这款开发板单侧布置了双USB3.0、USB2.0与RJ45以太网接口，接口端面与板边的齐平度、接口自身的插拔行程空间，是外壳开孔定位必须卡准的参数，若预留间隙不足，插拔线材时会出现接口卡滞、线材无法插到底的问题，间隙过大则会出现外壳与接口间缝隙不均、线材晃动时拉扯焊盘的隐患。板载的40Pin排针位于板身一侧，排针的高度、针脚间距直接决定上层扩展板的叠装高度，做多层堆叠安装时，要核算排针顶端与上层板底面的安全距离，避免元件干涉，同时要预留排针焊接后的公差余量，不能按理论标称值卡死装配尺寸。板身另一侧布置的HDMI、Type-C供电、音频接口，同样要核对接口的沉板深度，部分沉板接口的端面会低于板边0.2-0.5mm，外壳开孔时要做对应的沉台设计，保证接口端面与外壳外表面齐平，兼顾美观与插拔便利性。从设计思路上看，这款开发板采用元件高低错落布局，将网口、USB这类大尺寸接口布置在板边，内存芯片、主控芯片这类发热量大的元件布置在板身中部区域，既方便外接散热片、风扇等散热组件，也避免大元件遮挡周边接口的操作空间。板身四角的安装孔是整机固定的核心基准，孔位的中心距、孔径大小、孔边与板边的距离，决定了安装柱的选型与固定方式，做嵌入式安装时，要注意安装柱的高度不能顶到板底的贴片元件，部分板底布置的贴片电容、电阻高度在1mm以内，安装柱高度要预留至少0.3mm的安全间隙，避免压伤元件造成短路。在工业现场的边缘计算节点搭建、小型智能终端开发场景中，这类开发板常被集成到小型控制箱内，建模时还原的板身整体厚度、元件最高凸起高度，能帮助设计人员核算控制箱的内部净空，提前规划走线空间，避免电源、信号线与板上凸起元件产生挤压。另外板上的MIPI摄像头接口、存储卡槽的位置，也要在结构设计时预留操作空间，比如存储卡插拔需要的手指操作空间、摄像头排线的弯折半径，这些细节如果在建模阶段没有提前核对，后期打样后会出现操作不便、排线折损的问题。做这类电子硬件的三维建模，核心是还原所有元件的实际安装边界，而不是仅画出板身轮廓，每一个接口的凸台高度、每一个贴片元件的厚度、排针的实际伸出长度，都会影响最终整机的装配可行性，精准的结构模型能大幅减少后期打样改模的次数，缩短项目开发周期。
