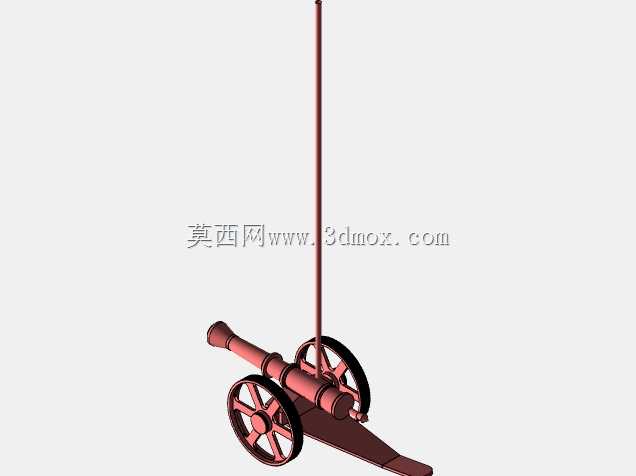

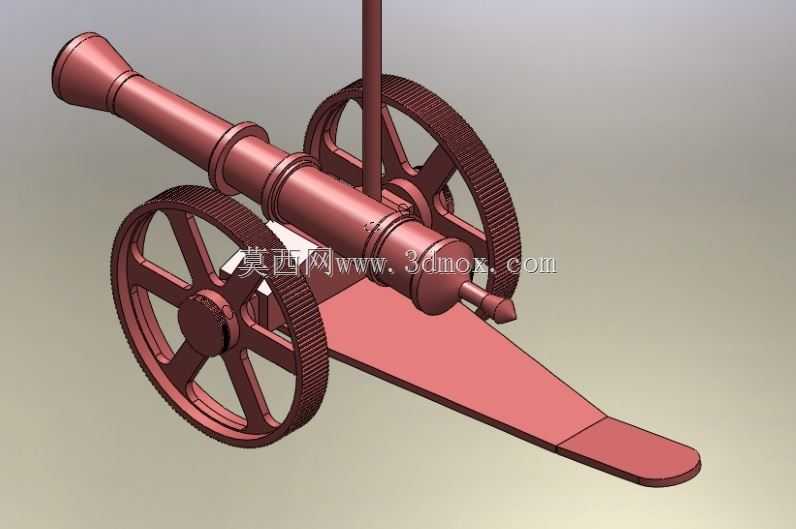

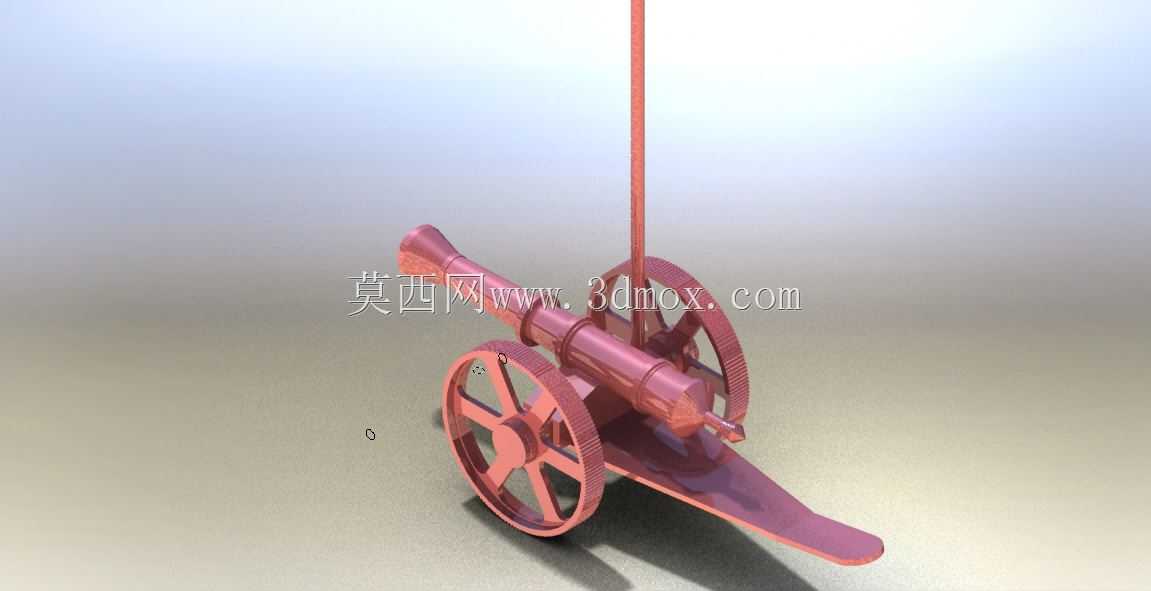

轮式复古前膛火炮结构三维建模

这款轮式前膛古炮的三维结构设计，首先要兼顾静态展示与场景复原的实际需求，在文旅场景的古战场复原陈列、军事主题展馆展品制作、历史题材影视道具开发中，都能直接作为结构参考依据，避免传统测绘古旧文物时对文物本体造成损伤。从功能特性来看，双辐条轮式炮架的设计，核心是解决短距离阵地转移的机动性问题，炮身与炮架的铰接结构预留了俯仰调节的转动余量，可适配不同射程的发射角度调整，尾部延伸的长拖架在发射时可直接贴合地面，抵消后坐力带来的位移，无需额外设置复杂的驻锄结构，适配古代战场快速部署的作战需求。设计过程中优先还原了前膛炮的典型结构特征，炮管从炮口到炮尾逐层加厚的阶梯结构，完全对应古代青铜铸造火炮的壁厚分布逻辑——炮尾作为药室承压最高的区域，壁厚最大，向炮口方向逐步递减，既保证发射时的结构强度，又尽可能控制整体重量，避免不必要的材料冗余。炮轮采用带防滑齿圈的辐条结构，齿圈设计可在泥泞、松软的野战场地行进时增大抓地力，减少打滑概率，辐条的分布角度经过受力校核，可承受炮身全重以及行进过程中的颠簸冲击，轮轴与炮架的连接位置设置了限位结构，防止轮组横向窜动。安装边界方面，炮架拖架末端到炮口的总长度、两轮外侧的总宽度、炮身处于水平状态时的最高点高度，都参考了现存同类型古炮的实测尺寸比例，轮组的转动半径、炮身俯仰的角度范围都做了运动干涉检查，确保炮口俯角最大时不会与炮架前端结构碰撞，仰角最大时炮尾不会触碰拖架平面。建模过程中对炮身的加固箍、尾部的点火孔结构、炮架与炮身的连接销细节都做了还原，这些细节不仅是外观装饰，更是古炮结构中承担受力、实现功能的核心部分，比如炮身的多道加固箍，对应铸造时的结构加强位置，可承受多次发射带来的膛压冲击，避免炮身开裂。
