气动液压集成控制回路原理结构设计

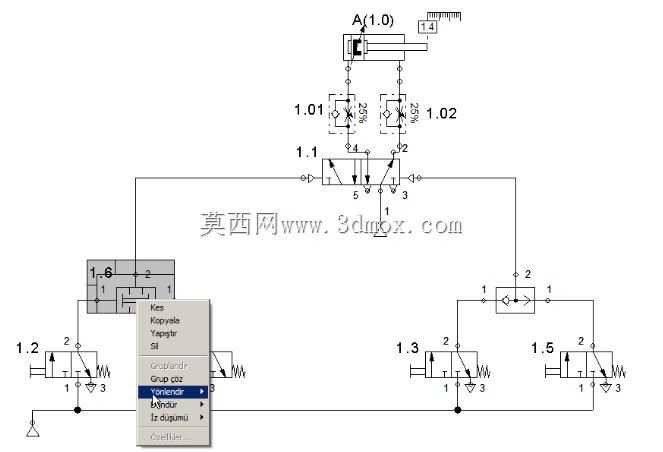

这套气动液压集成控制回路，主要面向中小型自动化生产线的执行元件驱动场景，常见应用在工装夹具的夹紧松开、小型推料机构的往复动作、非标设备的工位切换逻辑控制环节，能在0.5-0.8MPa的常规工厂供气压力下稳定完成预设的动作时序。从回路布局来看，设计时优先考虑了执行元件的动作平稳性，在气缸的进出气侧分别配置了单向节流阀，采用排气节流的调速方式，避免气缸伸出或缩回过程中出现爬行、冲击问题，适配带负载的直线往复动作需求，比如装配线上的工件定位、压装工位的进给动作都能通过这套回路实现稳定驱动。回路核心的三位五通换向阀采用中封式结构，在阀位处于中位时可以锁止气缸两腔的压力，让执行元件停在预设行程位置，不会因为外部负载波动出现窜动，适合需要中间位置保持的工序环节。旁边配置的两个二位三通手动换向阀，分别作为手动调试、紧急干预的操作单元，在设备调试阶段可以绕过自动控制逻辑直接触发单步动作，方便运维人员排查气路故障、校准执行元件的行程位置。梭阀的设置则是为了实现自动控制与手动控制的逻辑互锁，避免两路控制信号同时输入导致气路串压、动作紊乱，不管是自动程序输出的气控信号，还是手动操作输出的控制气，都能通过梭阀单一输出到主换向阀的控制端，保证动作逻辑的唯一性。气路连接时所有阀组采用板式集成安装的布局，减少了外接管路的接头数量，降低了气路泄漏的概率，整体安装边界可以控制在200mm×150mm的阀岛安装空间内，适配小型设备的紧凑安装需求。回路中设置的快速排气阀，能缩短气缸回程的排气时间，提升执行元件的动作响应速度，在高频往复动作的工位上，可以有效缩短单工序的动作周期，提升设备整体运行效率。设计过程中还考虑了气路的维护便利性，每个支路都预留了压力检测接点，日常巡检时可以快速检测各节点的气压值，判断节流阀、换向阀是否存在堵塞、内泄问题，不需要拆解整个气路就能完成故障定位。执行元件的行程调节通过气缸端部的限位螺母配合节流阀的开度调整实现，既能通过硬限位确定最大行程边界，也能通过调速匹配不同负载下的动作速度，避免动作过快导致工件磕碰、或者动作过慢拖慢生产节拍。
