可打印流体流动模拟实验构件

　　在流体实验教学与小型流道性能验证场景中，这类分体式流道构件的应用占比正在逐步提升，不同于一体化浇筑的流道测试件，拆分式的结构设计可以让实验人员快速观察不同流道段的流体走向、压损变化，也能单独更换某一段流道来调整实验变量，不需要重新制作整个测试构件，大幅降低小批量流体实验的物料成本。从实际使用场景来看，这类构件既可以用于高校流体力学课程的演示实验，让学生直观看到不同截面流道内的流体流动状态，也能用于小型工业设备的前置流道验证，比如小型净水设备的流路测试、微型散热系统的冷却液走向验证，都可以通过这类打印件完成前期的原理性验证，避免直接开模造成的成本浪费。

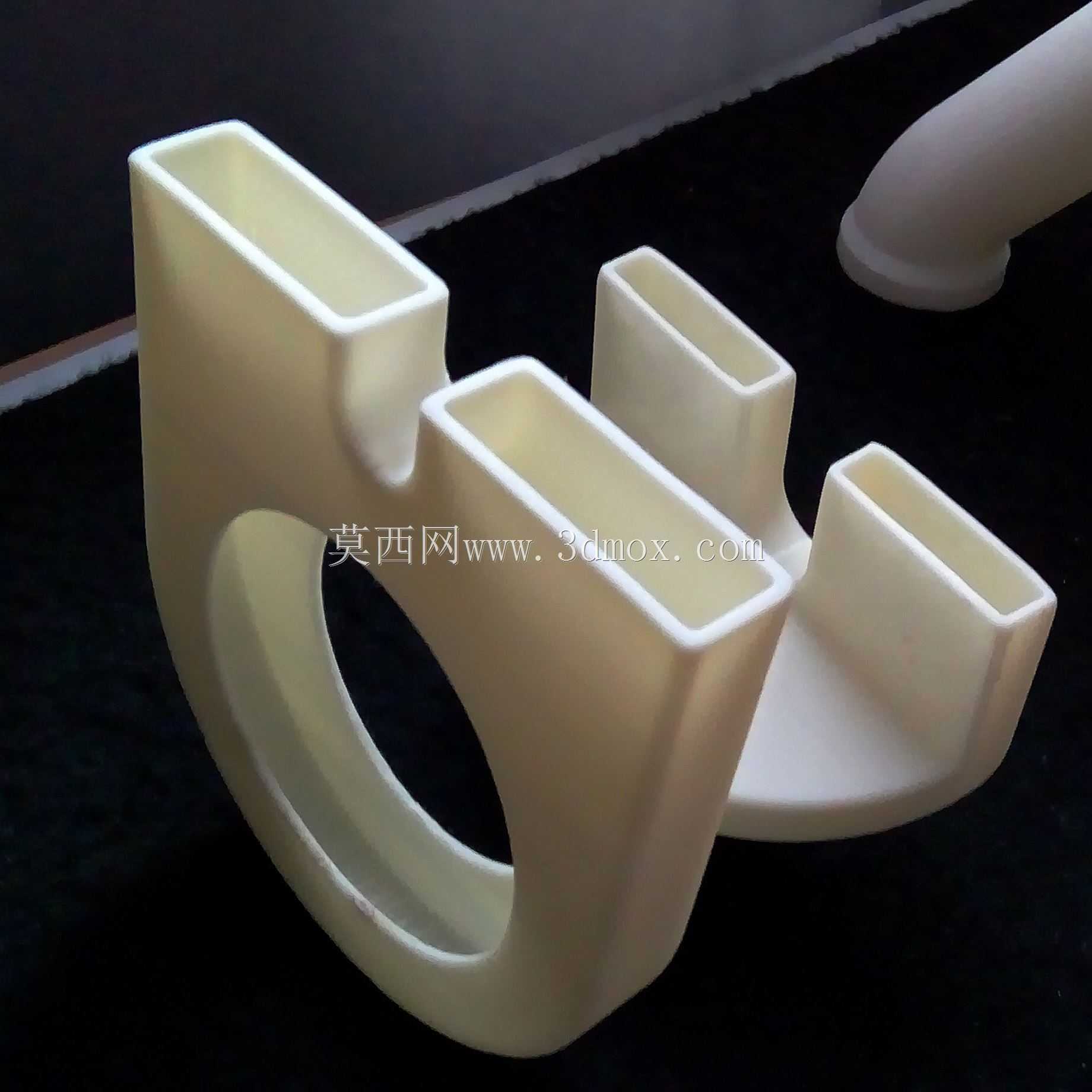

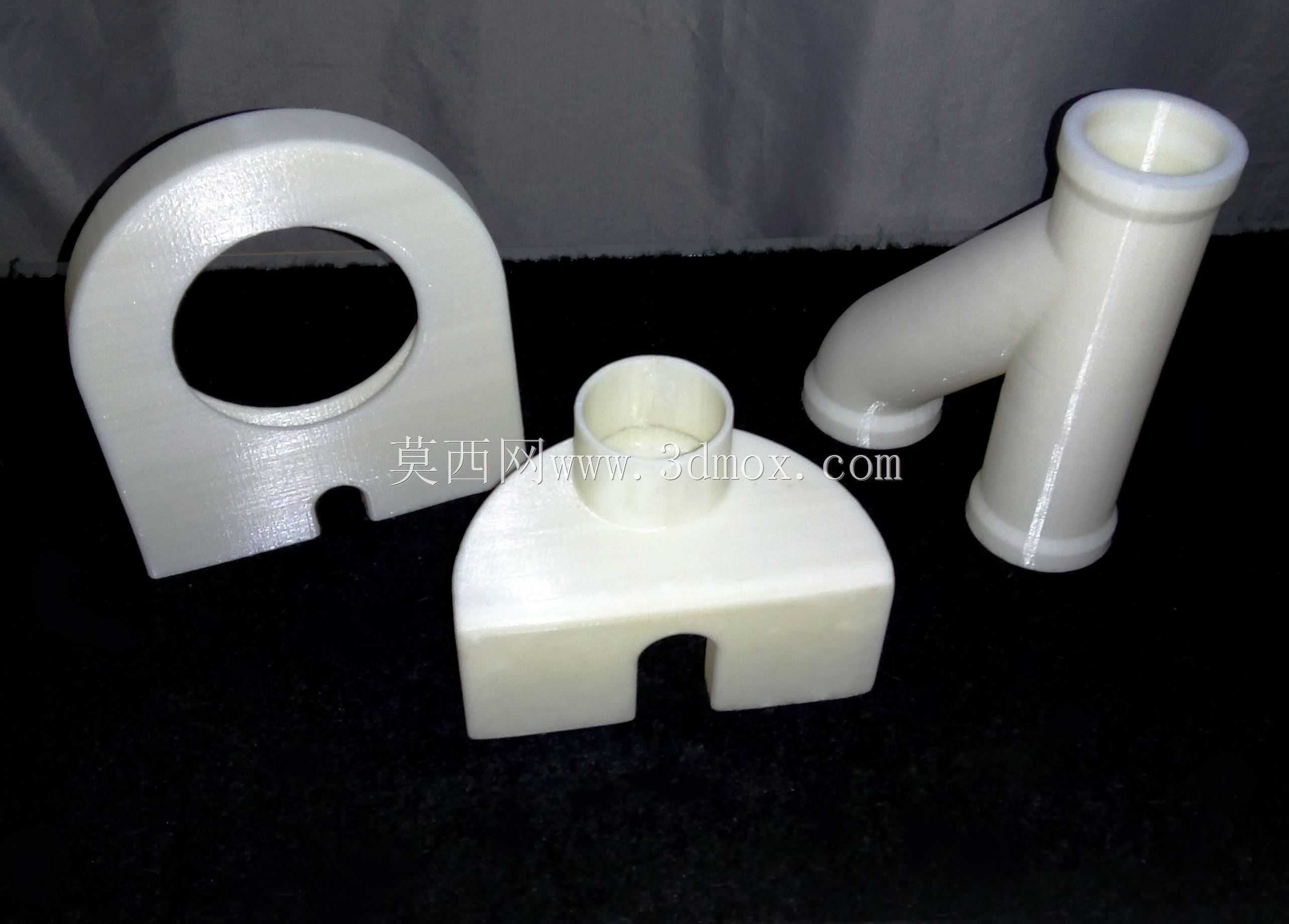

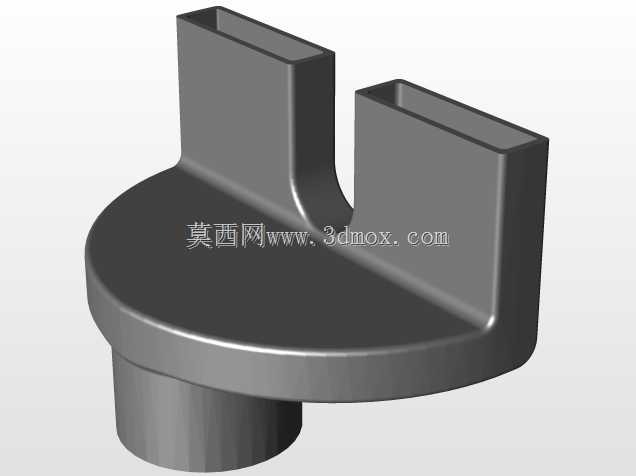

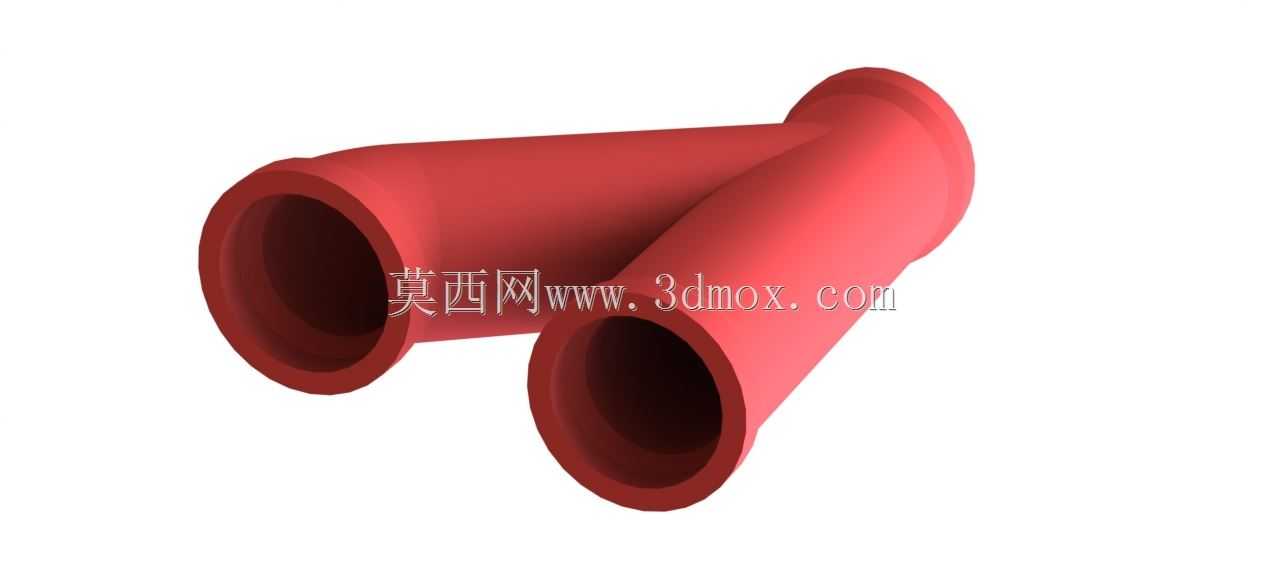

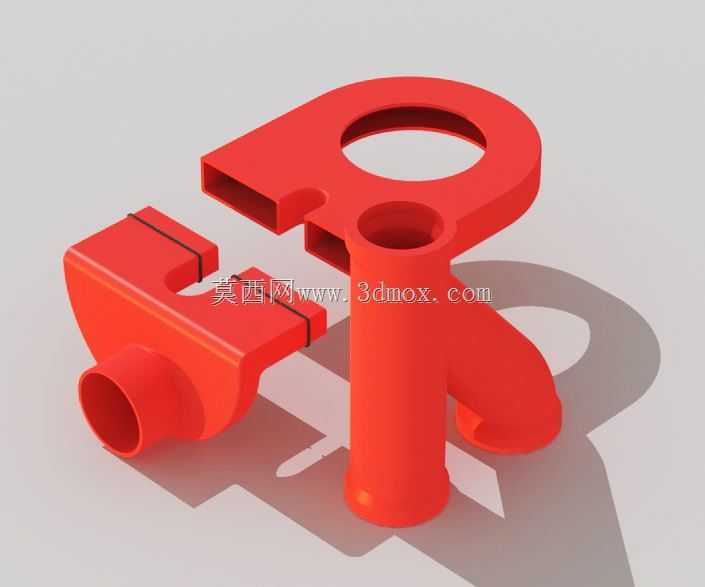

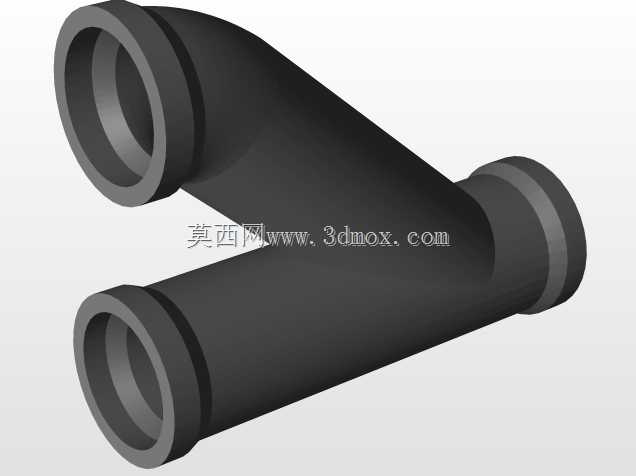

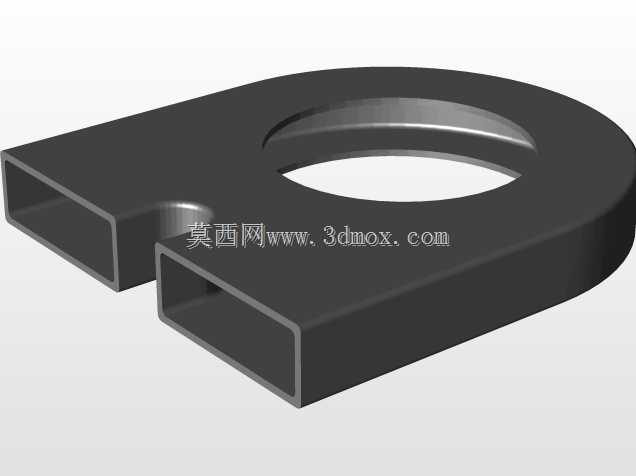

　　从功能特性上看，构件拆分后的两个部分可以通过端面的定位结构完成精准拼接，拼接后形成完整的封闭流路，不同位置的接口分别对应流体的流入、流出以及测压点位，立式的圆柱段是流体的缓冲腔结构，当流体从侧方接口进入缓冲腔后，流速会在腔体内得到初步稳定，减少入口紊流对后续流道测试数据的干扰；带环形挂孔的主体段集成了多段变径流道，流体经过缓冲腔后进入变径段，不同截面的流道可以模拟实际工况中管径变化带来的流速、压力变化，侧方伸出的斜向接口可以用来接入传感器，实时采集流道内的流体参数。

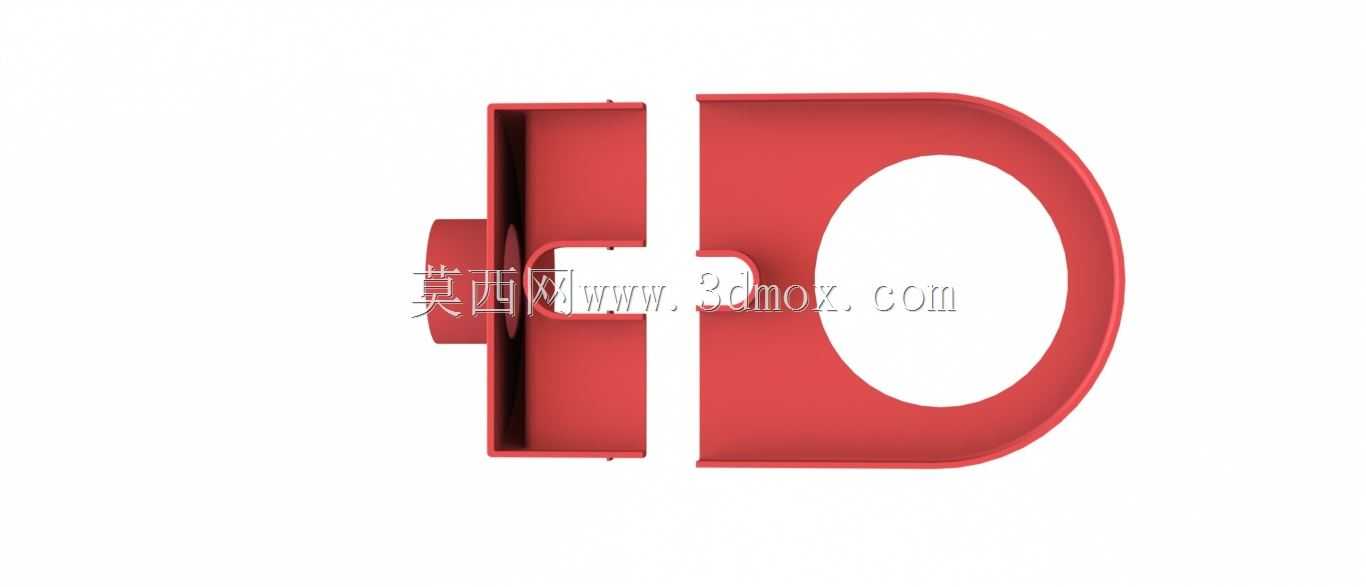

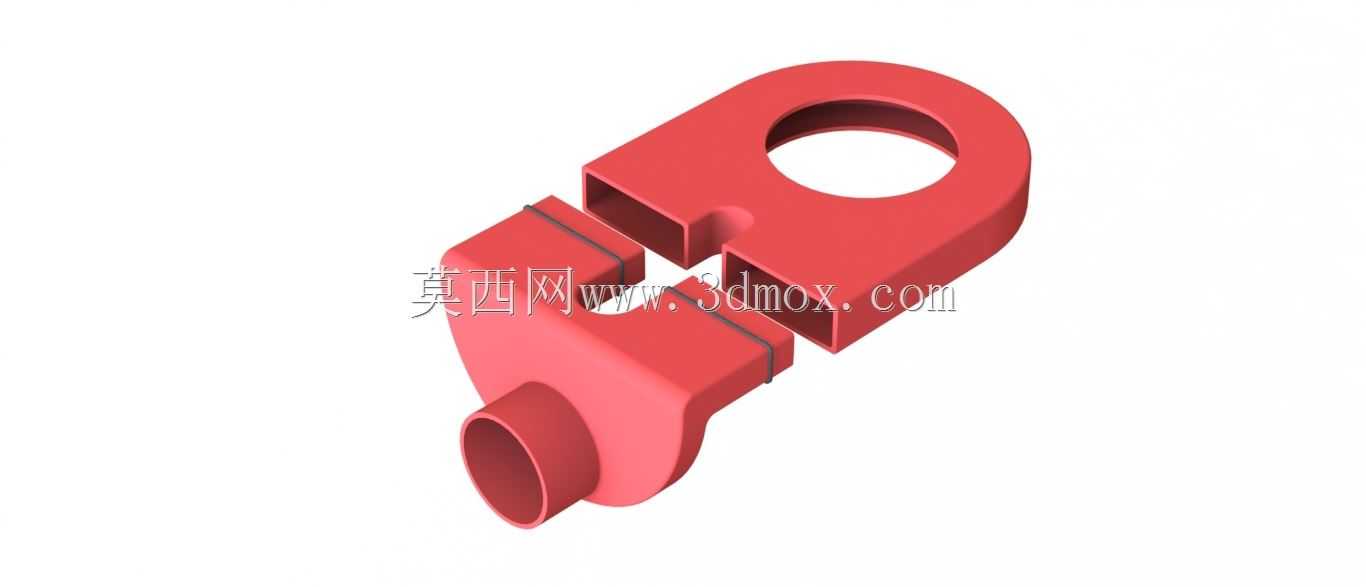

　　设计过程中首先考虑的是3D打印的工艺可行性，所有流道的内壁都做了0.2mm的脱模斜度处理，避免打印过程中出现支撑残留堵塞流道的问题，拆分面选择在流道的直线段位置，没有设置在流道转弯或者变径处，这样拼接后的密封面更容易处理，只需要在拼接面加装薄硅胶垫就能实现低压下的流体密封，不需要额外做粘接或者焊接处理。构件上的环形挂孔不是多余的装饰结构，而是为了在实验台架上快速固定设计的，实验时可以通过挂孔将构件直接挂在台架的定位销上，配合底部的支撑柱就能完成固定，不需要设计复杂的夹具，适配不同尺寸的实验台架安装需求。

　　外形尺寸方面，整个构件拼接完成后的总高度控制在120mm以内，横向最大跨度不超过150mm，属于小型实验构件的尺寸范畴，不会占用过多实验台空间；所有外接接口的外径都统一设置为20mm，适配实验室常用的软管快插接头，不需要额外做转接头就能直接连接实验管路；立式缓冲腔的内径为30mm，有效容积约为60ml，足够满足小流量下的流体缓冲需求，不会因为容积过小导致缓冲效果不足，也不会因为容积过大造成流体残留过多影响实验数据准确性。安装边界上，构件底部的三个支撑点形成稳定的三角支撑结构，支撑点的高度差控制在0.1mm以内，保证放置在水平台面上时不会出现倾斜，挂孔的中心距离构件底部的高度为95mm，和常规实验台架的定位销高度匹配，挂孔内径为10mm，适配直径8mm的定位销，安装时留有足够的调整间隙，不会因为加工误差导致无法安装。

　　实际使用时需要注意，这类打印构件的承压能力有限，只适合0.1MPa以下的低压流体实验，不能用于高压流体工况，避免构件出现开裂渗漏；每次实验完成后需要及时用压缩空气将流道内的残留流体吹净，防止残留的流体长期附着在流道内壁造成堵塞或者腐蚀，尤其是用于带杂质的流体实验时，需要在入口处加装滤网，避免大颗粒杂质进入流道卡在变径位置。和传统的金属加工流道测试件相比，这类可打印构件的制作周期更短，修改设计后只需要调整三维模型就能重新打印，不需要重新编程加工，非常适合需要频繁调整流道结构的原理验证阶段使用，虽然在耐用性上不如金属构件，但在低压、常温的实验场景下完全可以满足使用需求，也能大幅降低前期研发阶段的成本投入。
