FB-10拦截机立式多层工业设备结构

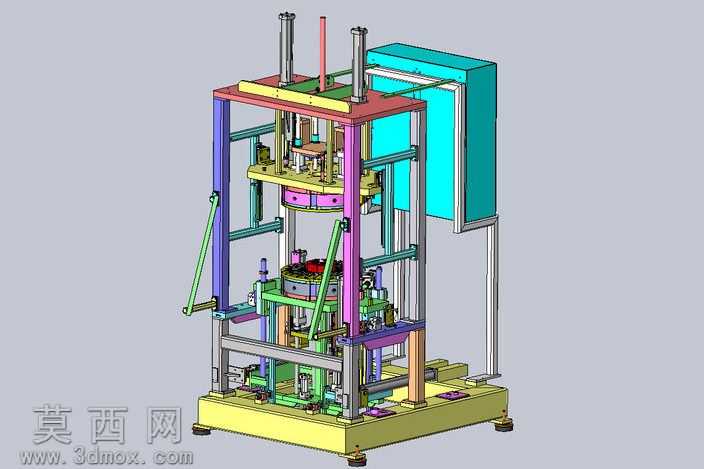

本作品为FB-10拦截机的三维建模成果，采用立式多层框架式整体布局，在三维建模过程中严格遵循机械设计的装配逻辑，自下而上完成基座、支撑框架、功能执行层、顶部驱动层的层级搭建，每一处零部件的配合关系都经过严谨校验，确保装配无干涉、运动路径无冲突。建模阶段针对不同功能部件做了清晰的结构区分：底部基座采用加厚承托结构设计，搭配可调式支撑脚，可适配不同平整度的安装地面，保障设备运行时的整体稳定性；中层支撑框架采用型材拼接式结构，通过不同色彩的材质区分不同功能的支撑立柱与连接横梁，既直观呈现框架的受力传导路径，也便于后续生产装配时的部件分拣；核心功能执行层整合了多组定位夹具、传动组件与执行工位，各部件的连接点位、活动行程都按照实际作业需求做了参数化设定，可直观模拟设备运行时的动作流程；顶部驱动层布置了多组竖向驱动缸与导向轴，导向轴与直线轴承的配合结构做了精细化建模，还原了驱动部件的运动导向逻辑，侧置的电控箱体采用半包覆式设计，既预留了内部电气元件的安装空间，也通过醒目的色彩材质与机械主体做区分，清晰划分机械结构与电控区域的边界。材质渲染阶段，针对金属结构件、传动部件、防护外壳分别赋予了对应的写实材质，金属机架的哑光金属质感、驱动轴的光亮金属质感、电控箱的烤漆质感都做了差异化调整，让整体模型的结构层次更加清晰直观。设计思路上围绕拦截作业的工位需求，将上料、定位、拦截执行、出料的功能模块沿竖向排布，最大化压缩设备的横向占地面积，同时预留了足够的操作维护空间，各功能模块采用模块化设计思路，便于后续根据实际生产需求做功能拓展或部件更换，整体模型完整还原了设备的全部结构细节，可用于设备方案展示、装配指导、作业流程模拟等多个场景。
