带法兰金属屏蔽深沟球轴承结构设计

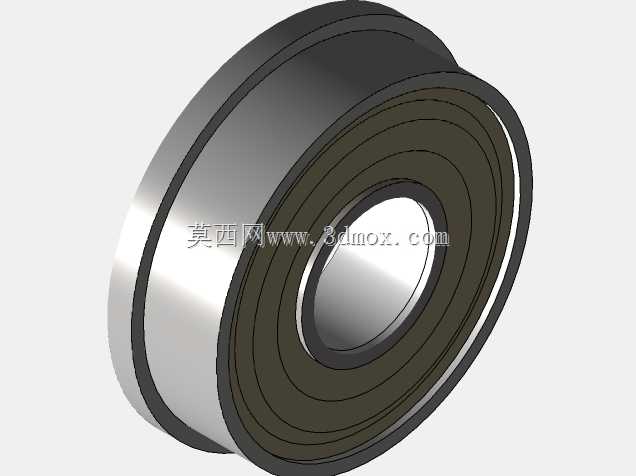

在小型传动机构、精密电子设备、微型电机输出端这类对轴向定位有额外要求的安装场景里，带法兰边的屏蔽型滚珠轴承一直是选型时的高频选项，这类轴承不需要额外加装轴向定位挡圈，依靠外圈一体成型的法兰凸缘就能直接贴紧安装座端面完成轴向限位，能大幅缩减装配环节的零件数量，降低紧凑空间内的结构设计难度。这款F6000ZZ规格的法兰轴承，核心尺寸边界为内径10mm、外径26mm、总厚度8mm，外圈法兰的凸缘外径会略大于轴承主体外径，安装时法兰端面与安装座的贴合面直接承担轴向窜动的限位作用，不需要在轴端加工卡簧槽或者加装轴端挡圈，对于壁厚较薄的安装壳体来说，这种结构能避免卡簧槽加工削弱壳体结构强度的问题，也能消除卡簧装配间隙带来的轴向窜动余量。从功能特性来看，双侧金属防尘盖的屏蔽结构，能在常规非极端腐蚀环境下阻挡外界粉尘、金属碎屑进入轴承内部滚道，同时保留轴承内部预填润滑脂的密封效果，相比接触式橡胶密封结构，金属屏蔽盖的转动摩擦阻力更小，更适合高转速、低启动扭矩要求的传动场景，比如小型伺服电机输出端、办公设备传动辊、3D打印机运动轴、小型风扇电机这类连续运转、对运转噪音有一定控制要求的部位。设计这类轴承的三维模型时，首先要明确各部分的尺寸配合关系：内圈与轴的配合通常选用过渡配合，保证内圈与轴同步旋转不发生打滑；外圈与安装座孔的配合选用间隙配合，方便装配时直接将轴承推入安装孔，直到法兰端面完全贴紧安装座端面即可完成定位，不需要额外的轴向压装固定结构。建模过程中需要准确还原滚道的曲率半径，滚珠与内外圈滚道的接触角符合深沟球轴承的标准设计参数，保持架的兜孔结构要均匀分布，保证每颗滚珠的活动间隙一致，避免运转过程中出现卡滞或受力不均的问题；金属屏蔽盖与内圈外圈的配合槽要精准还原，保证屏蔽盖安装后不会随内圈转动，同时与内圈的密封间隙控制在合理范围，既不会产生摩擦异响，也能起到有效的防尘效果。在实际设备选型应用中，这类法兰轴承特别适合安装空间轴向尺寸受限的场景，比如小型齿轮箱的输入输出轴支承、精密仪器的旋转轴定位、智能家居的传动机构，不需要预留挡圈或者锁紧螺母的安装空间，仅靠法兰面就能完成双向轴向定位，装配时只需要将轴承压入安装座孔，穿入转轴即可完成支承结构的组装，能大幅提升装配效率。需要注意的是，这类带法兰的轴承安装时，压装力只能施加在对应配合的套圈上，将轴承压入安装座时压装力要作用在外圈端面，不能通过滚珠传递压装力，避免损伤滚道和滚珠，影响轴承的运转精度和使用寿命。模型还原过程中，对法兰凸缘的厚度、外圈的倒角、内圈的安装引导倒角都做了准确还原，能直接用于装配干涉检查、安装座的结构设计参考，在做整机结构设计时，可以直接调用该模型匹配安装孔位、轴径尺寸，验证装配空间是否充足，避免出现结构干涉、安装间隙不足的问题。对于需要做运动仿真的场景，该模型的各零件装配关系符合实际轴承的运转逻辑，内圈、外圈、滚珠、保持架、防尘盖的相对位置准确，能模拟出轴承的旋转支承效果，为整机的运动仿真提供准确的零部件参考。
