B型实心V形导向滚轮套件结构

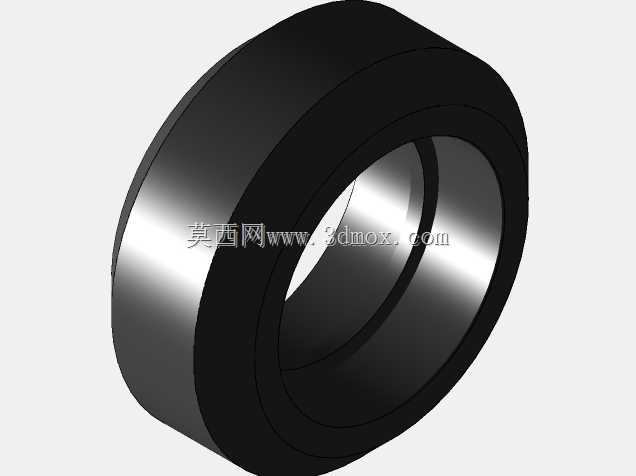

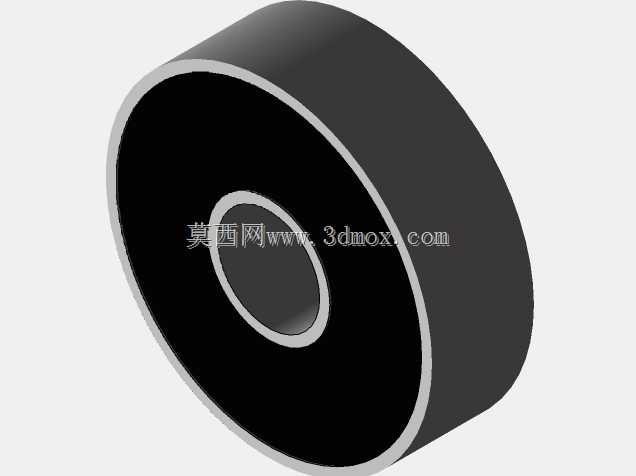

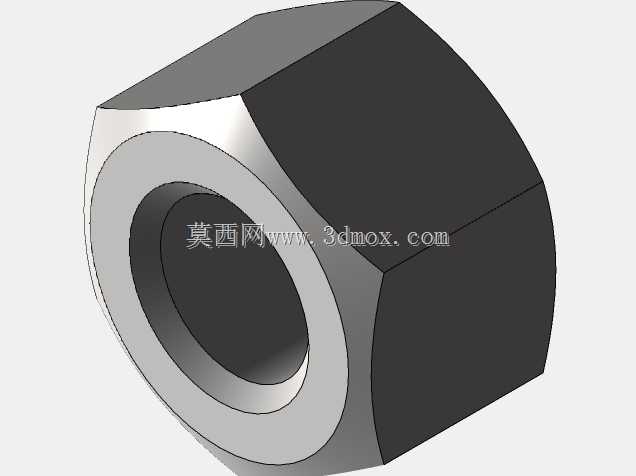

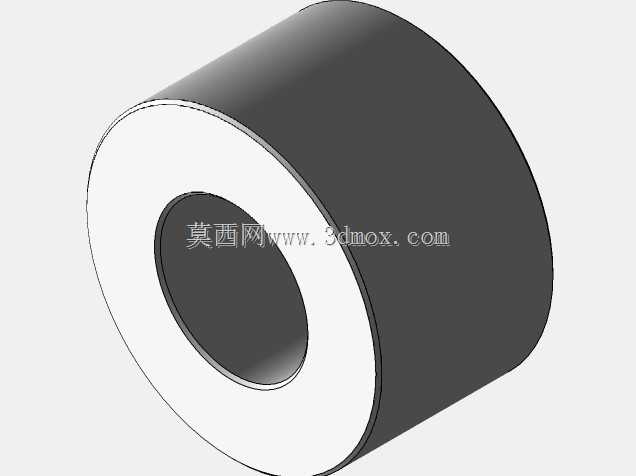

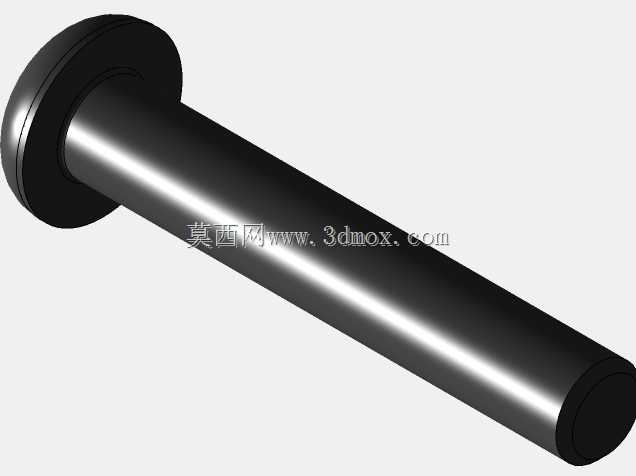

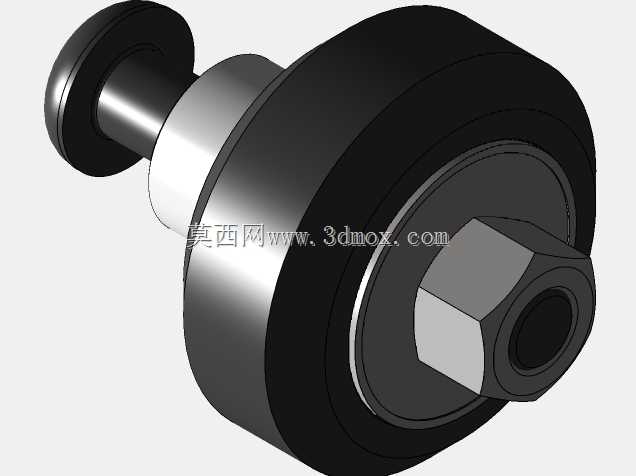

在自动化输送线、桁架机械手导向轨道、轻型物料滑移工作台这类需要做线性往复运动的设备场景里，V形导向滚轮是承担导向承载、降低运动摩擦阻力的核心基础部件，这款B型实心V形轮套件，就是针对中轻载、高频率往复运动的导向工况做的集成化结构设计。不同于空心结构的V形轮容易在长期交变载荷下出现轮体形变、槽面磨损不均的问题，这款轮体采用实心结构设计，V形槽的工作面做了等厚度强化处理，和配套的圆柱导轨或者V形导向轨配合时，接触应力分布更均匀，不会因为局部应力集中出现槽面压痕，延长导向组件的维护周期。整套组件的集成度很高，不需要选型人员单独匹配轴承、紧固件、密封垫片，从轮体到内置的滚珠轴承，再到轴端的锁紧螺母、薄型螺钉、铝制调整垫片，全部做了尺寸链的适配校核，组装完成后不需要额外做配合间隙的反复调整，直接通过轴端的安装结构固定在设备的移动滑台支架上即可投入使用。从安装边界来看，轮体的V形槽角度做了标准化适配，能兼容市面上常规的同规格圆柱导向轴、90度V形导向导轨，轴端的外螺纹段长度预留了足够的安装调整余量，配套的铝制垫片可以根据安装面的平面度误差做微量调整，避免轮体安装后出现偏斜，导致运动过程中出现卡滞、异响的问题。内置的滚珠轴承采用双侧密封结构，能阻挡车间环境里的粉尘、切削液碎屑进入轴承滚道，在机加工车间的上下料滑台、包装线的分料机构这类多尘工况下也能稳定运行，不需要频繁拆解保养。设计过程中特意将锁紧螺母的对边尺寸做了优化，预留了标准扳手的操作空间，安装时不需要特制工具就能完成锁紧固定，薄型螺钉的设置是为了防止螺母在设备高频往复运动中出现松脱，形成双重锁止的结构，避免因为紧固件松脱导致轮体窜动，影响导向精度。轮体的外圆和V形槽的同轴度做了严格的形位公差控制，运动过程中的径向跳动量控制在极小范围内，能保证滑台运动的平稳性，不会出现运行过程中的抖动问题，对于有匀速运动要求的检测工位、喷涂工位这类对运动平稳性要求较高的场景，这套导向轮套件能很好地满足使用需求。不同于需要定制加工的非标导向组件，这套套件的所有零件都采用标准化尺寸设计，后期维护更换时不需要重新测绘加工，直接替换对应零件即可，大幅降低设备的后期维护成本。在实际选型应用中，需要注意安装时的预紧力控制，锁紧螺母不需要过度拧紧，避免轴承承受过大的轴向预紧力导致运转阻力增大、轴承温升过快，通过调整铝制垫片的厚度，可以将轴承的轴向间隙调整到合适范围，保证轮体转动灵活的同时，不会出现轴向窜动。轮体的实心结构除了提升承载能力之外，自身的转动惯量也控制在合理范围，不会因为轮体过重增加驱动电机的负载，对于采用伺服电机驱动的高精度线性运动机构，这种低惯量的导向轮能提升机构的动态响应速度，在频繁启停的工况下不会出现明显的运动滞后。V形槽的槽面粗糙度做了精细化处理，和导轨接触时的摩擦系数更低，长期运行不会对导轨面造成过度磨损，整套组件的结构紧凑，安装占用空间小，在空间受限的小型自动化设备里也能灵活布置，不需要预留过大的安装空间。
