LM8型线性滚珠直线运动轴承结构

做非标自动化设备做了快十二年，线性轴承是选型表里翻得最多的一类标准件，LM8这个规格尤其常用，很多轻载直线往复的工位，第一反应就是先核对这个型号的安装边界能不能塞进去。先从实际用的场景说，桌面型点胶机的Z向滑台、小型皮带输送机的侧边导向杆、3D打印设备的光轴导向副、半自动拧螺丝机的进给滑座、甚至实验室小型拉力测试台的移动架，只要是8mm直径光轴做导向、负载不大、行程不超过五百毫米的场合，基本都能看到这个轴承的身影。它不像带法兰的线性轴承需要额外留螺栓安装位，直筒型的结构直接压入安装座的预制孔里就行，对安装空间的要求特别友好，很多紧凑布局的小型设备，安装座的壁厚只要留够2mm以上，压入后就不会出现座孔开裂的问题。

从功能特性来说，这个型号属于标准的直线运动滚动支撑，内部的滚珠回路是闭合循环结构，光轴穿入之后，滚珠沿着保持架的滚道在轴承外圈和光轴表面之间滚动，运动阻力比同尺寸的铜套直线轴承小百分之六十以上，低速往复运动的时候不会出现粘滑爬行的问题，这一点对需要精准控位的轻载工位特别重要——比如点胶头上下移动的时候，如果阻力不均，很容易出现出胶位置偏移、胶线粗细不一致的问题，用这个轴承就能把运动阻尼控制在很稳定的区间。它的径向承载能力是针对垂直于光轴方向的负载设计的，不能承受太大的径向偏载，所以选型的时候如果是悬臂安装的滑台，一般会成对布置两个LM8轴承，两个轴承的间距留到轴径的三到四倍，就能抵消大部分倾覆力矩，避免滚珠局部受力过早磨损。

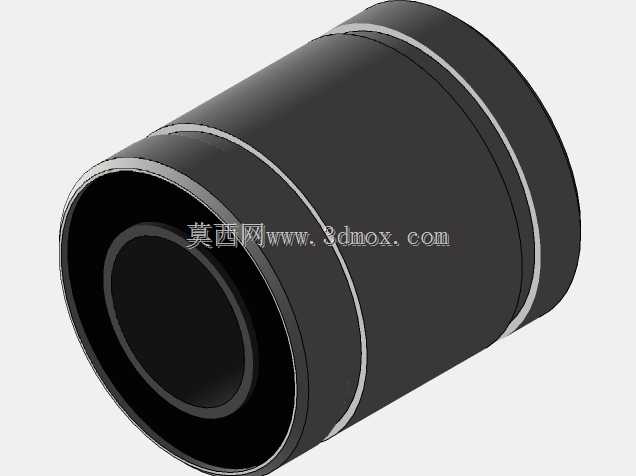

说回设计思路，这个模型还原的是量产标准件的真实结构，外圈是薄壁直筒结构，两端带密封挡圈的卡槽，中间的保持架用的是工程塑料材质，既可以把每一颗滚珠分隔开避免互相摩擦，又能预留出滚珠回程的通道，两端的密封件是薄型防尘圈，能挡住大部分车间里的浮尘、铝屑、塑料碎屑进入滚道，日常维护的时候只要定期在光轴上抹一点低粘度的润滑脂，就能保证很长的使用寿命。建模的时候特意把滚道的曲率做了和实物一致的匹配，滚珠和外圈滚道、光轴表面的接触是符合赫兹接触应力的圆弧面，不是随便画个圆柱套几个球凑数，做装配模拟的时候能真实还原轴承和光轴的配合间隙——标准LM8和8mm光轴的配合是间隙配合，单边间隙控制在0.008到0.02mm之间，既能保证滑动顺畅，又不会出现径向窜动太大的问题。

再讲外形尺寸和安装边界，这个轴承的外径是15mm，总长度是24mm，安装座上的预制压入孔公差要选H7，也就是15mm的孔做到0到+0.018mm的公差带，压入的时候用铜棒轻轻敲端面，不要直接砸外圈的薄壁部分，不然很容易把外圈砸变形导致滚珠卡滞。安装的时候要注意，轴承两端的密封挡圈不要被安装孔的锐边刮坏，压入前最好把孔口倒一个0.2mm的C角倒角，既能引导轴承顺利压入，又能保护密封件。如果是用在有少量切削液飞溅的工位，可以在轴承外侧额外加一个毛毡防尘圈，不用改轴承本身的安装尺寸，只要在安装座端面铣一个浅槽嵌进去就行，防护效果能提升不少。

很多刚入行的工程师选这个轴承的时候容易踩两个坑，一个是把它当旋转轴承用，它的结构是为直线运动设计的，滚珠的滚道是轴向布置的，承受旋转载荷的时候接触应力会集中在很小的区域，转不了几百圈就会出现点蚀磨损；另一个是不考虑光轴的硬度，配合的光轴表面硬度最好做到HRC60以上，表面粗糙度Ra0.8以下，如果用普通冷拉圆钢不做淬火处理，用不了几个月光轴表面就会被滚珠磨出沟槽，运动阻力会急剧变大，还会出现卡顿的问题。这个三维模型把所有结构细节都做了还原，不管是做装配干涉检查、还是做设备的运动仿真，都能直接调用，不用再自己对着样本量尺寸建模，能省不少前期设计的时间。
