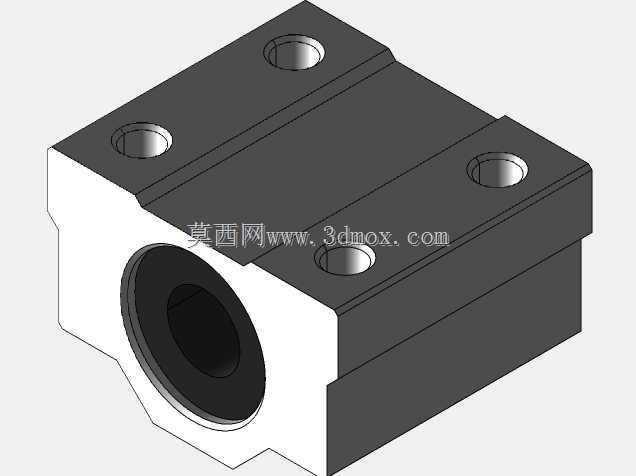

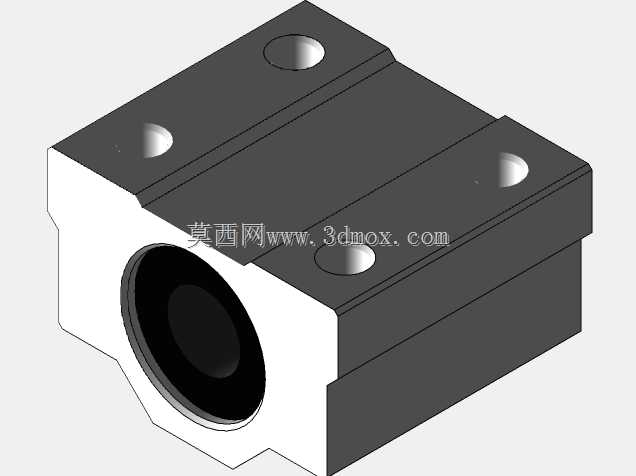

10mm规格直线滚珠轴承箱式滑动单元

这款箱式直线滑动单元，核心适配10mm直径的光轴导轨，是轻载直线传动场景里应用极广的导向承载部件，在桌面级自动化输送线、小型检测设备滑台、3D打印运动轴、包装机械的推料机构、电子设备的插拔工位上都能见到它的身影。不同于开口型直线轴承的安装方式，这款封闭箱式结构自带一体式安装基座，不需要额外加工轴承座安装位，能直接通过基座上的四个沉头安装孔固定在设备安装板上，大幅减少现场装配的加工工序，降低装配累计误差。从结构设计逻辑来看，产品将直线滚珠轴承内嵌在铝合金基座的腔体内，基座两端预留了密封圈的安装槽位，工作时内置的滚珠循环回路沿着光轴表面做滚动摩擦，相比传统铜套滑动结构，摩擦阻力能降低70%以上，低速运行时不会出现爬行卡顿的问题，能保证运动部件的走位精度。基座的安装面做了精铣加工，平面度控制在0.02mm以内，安装孔的位置度公差严格控制在±0.01mm，能保证安装后轴承内孔与安装基准面的平行度，避免光轴安装后出现别劲、卡滞的问题，延长轴承的实际使用寿命。在实际选型使用时，需要注意安装边界的匹配：这款单元适配的光轴硬度建议在HRC58-62之间，表面粗糙度不高于Ra0.8，安装时要保证两根平行光轴的同轴度误差不超过0.05mm/100mm，否则会大幅增加运行阻力，加剧滚珠和滚道的磨损。日常运行过程中，基座内置的储油槽可以存储少量润滑脂，维护时只需要定期从注油孔补充锂基润滑脂即可，不需要频繁拆解维护。从受力特性来看，这款单元可以承受径向载荷以及一定的倾覆力矩，相比单独的直线轴承，箱式基座的结构强度更高，在承受偏载时不容易出现轴承变形的问题，适合单轴悬臂滑台、短行程往复运动的工位使用。在做三维结构设计时，这个模型的安装孔位、基座外形尺寸、内孔直径都严格按照实物测绘参数绘制，各个配合面的公差标注符合机械设计手册的相关要求，设计人员在做设备方案时可以直接调用这个模型，不需要反复核对安装尺寸，能大幅缩短方案设计的周期。需要注意的是，这款滑动单元不适合重载、高速冲击的工况，在长行程传动场景下，建议配合光轴支撑座一起使用，避免光轴过长出现挠度变形，影响运行顺畅度。在装配调试时，不要过度敲击基座本体，避免内部的滚珠循环通道出现变形，导致滚珠卡滞，应该采用对角拧紧安装螺丝的方式，逐步将基座固定在安装面上，保证各个安装点的受力均匀。
