T16规格方形传动螺母安装座结构

这款T16规格的螺母安装块，是直线传动模组里的核心衔接零件，日常在非标自动化滑台、小型数控进给机构、包装设备的直线推料单元、点胶设备的位移轴上都能见到它的身影，核心作用是把T型丝杆的旋转运动转化为滑台的直线往复动作，同时承担丝杆副与移动负载之间的刚性连接，避免丝杆直接承受偏载力矩，延长丝杆副的整体使用寿命。

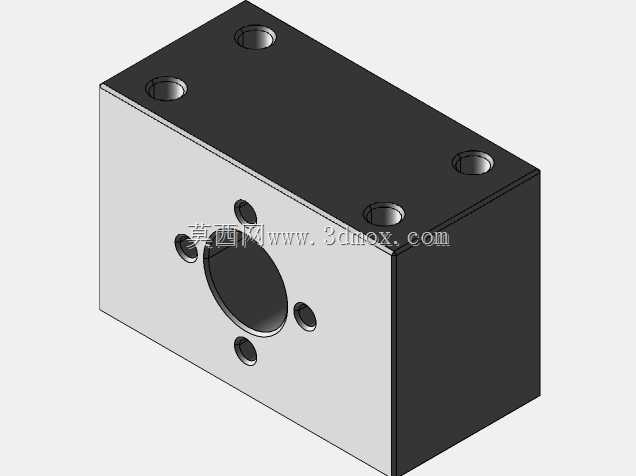

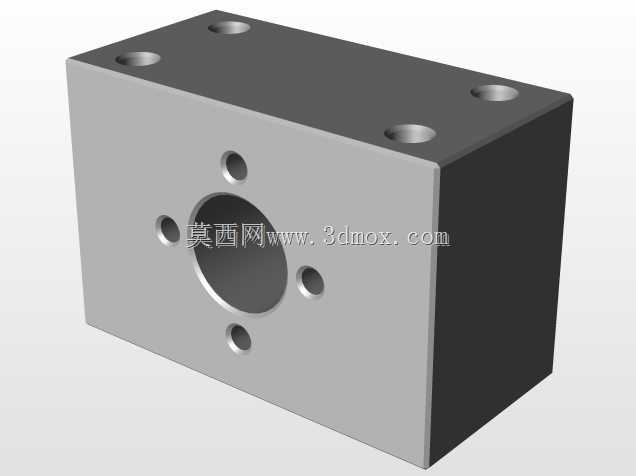

从结构设计逻辑来看，整体采用方块式构型是经过多场景验证的选型思路，相比圆形法兰螺母，方形块的四个角可以直接布置安装沉孔，安装时不需要额外做法兰定位止口，直接贴合滑台的安装面就能完成锁紧，对安装面的加工精度要求更低，适配大部分铝型材搭建的轻型模组架构。正面的大直径通孔是T16丝杆的螺母容纳位，周围均匀布置的四个小螺纹孔，是用来锁紧螺母外圈的防松结构，装配时把铜制T16螺母嵌入这个通孔后，用紧定螺钉从四个小螺孔拧入顶住螺母外圈，就能完全杜绝传动过程中螺母跟转、轴向窜动的问题，相比过盈压装的结构，这种锁紧方式后期维护更换螺母时不需要拆整个滑台，只需要拧松紧定螺钉就能抽出螺母，维护效率提升不少。

顶面的四个沉头安装孔是和移动负载连接的接口，沉孔深度刚好能容纳M5内六角螺丝的头部，安装后螺丝头不会突出块体表面，不会和周边的导轨、拖链等部件产生运动干涉，四个安装孔的孔位间距严格匹配市面上常规16规格线性滑台的安装孔距，不需要额外做转接板就能直接替换同规格的旧螺母块，互换性很强。块体的棱边都做了小尺寸的倒角处理，不是尖锐的直角，一方面是装配时不会划伤操作人员的手部，另一方面也避免安装时棱角刮擦铝型材表面的阳极氧化层，影响设备外观。

从安装边界来看，这款螺母块的整体厚度控制在适配20系列铝型材的安装尺寸范围内，宽度方向不会超出导轨滑块的侧边宽度，装配后整个传动副的横向占用空间很小，适合用在安装空间局促的小型自动化设备里。设计时特意把螺母容纳孔的中心和块体的几何中心做了重合，装配后丝杆的中心和滑台的受力中心完全同轴，传动过程中不会产生额外的偏载力矩，滑台运行时的抖动量能控制在很小的范围内，进给精度更稳定。

实际选型使用时需要注意，这款螺母块本身是结构承载件，不包含内部的铜螺母，适配的是导程4mm、5mm、10mm的标准T16丝杆，装配前要确认内部螺母的导程和设备的进给速度要求匹配，块体的材质一般选用45号钢做发黑处理，刚性足够承受常规轻型负载的传动需求，如果是有耐腐蚀要求的场景，也可以换成304不锈钢材质的同尺寸块体，安装孔位完全通用。在日常的设备维护中，只需要定期通过正面的缝隙给内部丝杆螺母补充润滑脂，不需要拆解整个块体，润滑维护的操作十分简便，适合长时间连续运行的自动化产线设备使用。
