T8丝杆配套带法兰安装锁紧螺母结构

这款带法兰结构的T8丝杆配套螺母，是直线传动副里的核心配套零件，日常在桌面级3D打印机Z轴升降结构、小型数控雕刻机进给模组、桌面型点胶设备位移滑台、实验室小型自动化取样装置的直线运动机构里都能见到它的身影，和T8规格的轧制丝杆配合，把丝杆的旋转运动转化为滑台的直线往复位移，同时承担轴向负载的传递与运动位置的精准定位作用。

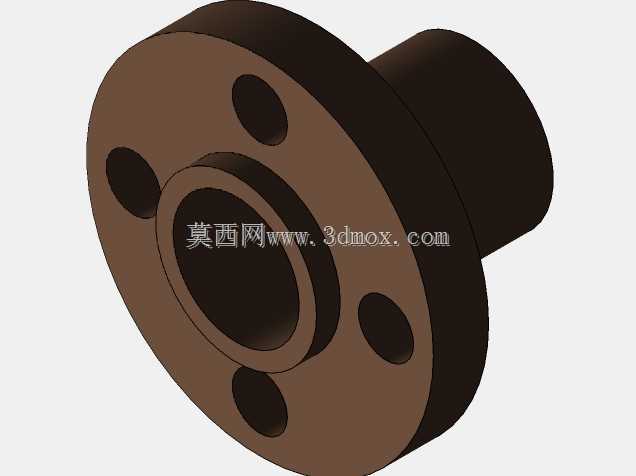

从结构设计逻辑来看，这款螺母没有采用常规的外六角锁紧外形，而是做了一体化的圆形法兰安装边，法兰端面上均匀分布四个沉头安装孔，安装时可以直接通过内六角螺丝把螺母锁紧在移动滑台的安装面上，不需要额外配置锁紧螺母或者防松垫片，法兰端面和安装面完全贴合，能有效抵消丝杆转动带来的径向扭转力矩，避免螺母在往复运动过程中出现跟转、偏移的问题，相比普通圆柱型消隙螺母，这种带法兰的一体式结构安装定位更便捷，同轴度更容易保证。螺母的主体同轴段是和法兰连为一体的空心圆柱，内孔加工有和T8丝杆匹配的梯形内螺纹，牙型角符合梯形传动螺纹的通用标准，螺纹配合间隙控制在合理范围内，既不会因为间隙过大导致传动反向死区超标，也不会因为配合过紧造成运动卡滞、磨损加快的问题。

实际选型使用时，首先要明确安装边界：法兰端的外径要和滑台上的安装沉孔尺寸匹配，四个安装孔的中心距要对应滑台的预留孔位，避免出现孔位错位无法装配的问题；螺母主体圆柱段的外径要小于滑台安装位的过孔直径，保证装配时圆柱段能顺利伸入滑台的定位孔内，进一步提升同轴度。轴向尺寸方面，法兰的厚度要满足螺丝锁紧的沉头深度要求，圆柱段的长度要保证螺纹啮合长度足够，通常T8丝杆和螺母的啮合长度不低于6倍螺距，才能保证传动时的受力均匀，避免局部牙型受力过大出现过早磨损。

在功能特性上，这款螺母的法兰结构除了安装定位的作用，还能承担一定的轴向限位功能，当滑台运动到行程端点时，法兰端面可以和端部的限位缓冲块接触，避免螺母主体直接碰撞硬限位造成螺纹损伤。日常设备维护时，只需要定期在丝杆螺纹表面涂抹润滑脂，就能降低螺母和丝杆之间的摩擦系数，提升传动效率，延长整套传动副的使用寿命。如果是对传动反向间隙有要求的场合，还可以在这款螺母的基础上改装双螺母消隙结构，通过弹簧预紧消除螺纹配合间隙，提升重复定位精度，满足高精度位移的使用需求。

设计建模过程中，要重点保证内螺纹的轴线和法兰端面的垂直度，以及四个安装孔相对于轴线的位置度公差，如果垂直度偏差过大，装配后丝杆会出现憋劲的情况，运动时阻力增大，电机负载升高，严重时甚至会出现丢步、运动卡顿的问题；安装孔位置度超差则会直接导致装配困难，强行锁螺丝会造成螺母安装应力变形，影响螺纹的同轴度。建模时可以先绘制法兰端的截面轮廓，拉伸生成法兰基体后再同轴拉伸圆柱段，之后在内孔位置切除出梯形螺纹的牙型，最后在法兰端面上阵列生成四个安装沉孔，所有特征都要以螺母的中心轴线为基准，保证各部分的同轴度和位置精度。

在不同的应用场景下，这款螺母的材质选择也有区别，常规低负载、低转速的场合可以选用POM或者尼龙材质的工程塑料螺母，自润滑性能好，运行噪音低，成本也更低；如果是负载稍大、运动频率更高的场合，可以选用铜质或者铝合金材质的金属螺母，耐磨性能更好，承载能力更强，适合长时间连续运行的自动化设备。不管选用哪种材质，结构尺寸都可以参照这个三维模型的比例进行调整，根据实际使用的负载大小、安装空间尺寸，适当调整法兰外径、圆柱段长度、安装孔的大小和分布位置，匹配不同设备的安装需求。
